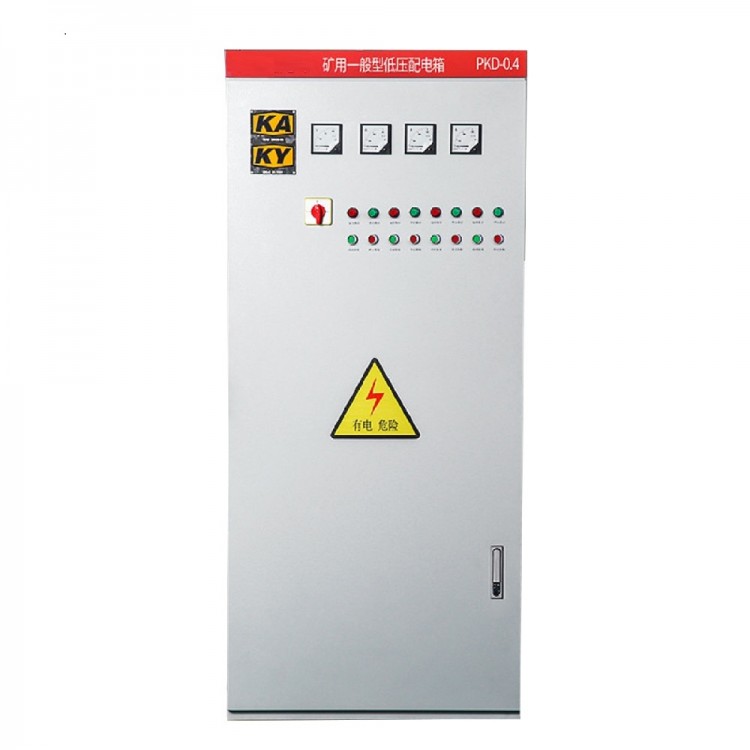

PKD矿用一般型成套配电箱 矿山照明开关箱380V矿安控制箱

一、产品定义与适用范围

产品定位
PKD矿用一般型配电箱是一种专为矿山井下环境设计的低压配电设备，符合矿用一般型（KY标识）和矿安认证（KA标识）标准。

适用场景

非煤矿山：用于无瓦斯、煤尘爆炸危险的地下场所，如硐室、车场、控制室等。

地面工业：适用于电厂、冶金、化工等行业的动力配电及照明回路。

二、结构设计与技术参数

物理结构

外壳材质：冷轧钢板或不锈钢，表面防腐处理，防护等级IP21（基础款）至IP56（增强款）。

安装方式：挂壁式或落地式，支持前门检修。

电气参数

额定电压：1140V、660V、380V（三相三线或四线制）。

额定电流：覆盖16A至630A，支持定制达3200A的规格。

操作：配备加长操作手柄和接地保护装置。

三、功能与特性

保护功能

基础保护：过载、短路、漏电保护。

扩展保护：可选配欠电压脱扣、过欠压保护功能。

认证

强制通过《GB/T 12173-2008 矿用一般型电器设备》标准。

具备矿用产品标志（KA）和矿用一般型标识（KY）。

四、环境适应性

工作条件

温度：-5℃至+40℃。

海拔：≤3500米。

湿度：≤95%（20℃±5℃）。

抗干扰能力

适应粉尘、滴水和机械冲击较弱的井下环境。

五、典型应用案例

矿井配电：为采掘设备、运输系统提供稳定电源。

地面电站：用于380V/660V动力回路分配及照明控制。
