UPS（不间断电源）IGBT模块技术详解

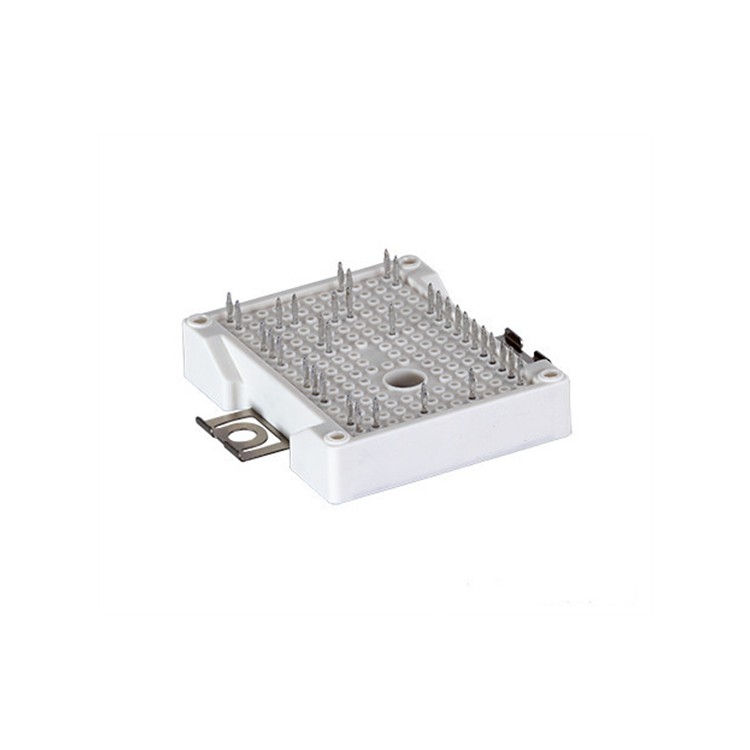

IGBT模块是UPS系统的核心功率器件，直接影响转换效率、可靠性和电能质量。以下是针对UPS应用的IGBT模块专业技术解析：
---
1. UPS系统对IGBT的关键需求
| 需求维度 | 技术指标 | 解决方案 |
|--------------------|------------------------------------------|--------------------------------------|
| 高效率 | >98%整机效率（高频机型） | 低Vce(sat) IGBT（如英飞凌.7微沟槽技术） |
| 高可靠性 | MTBF>100,000小时 | 烧结技术代替焊接（SKiN封装） |
| 快速切换 | 切换时间<4ms（市电→电池） | 优化门极驱动（负压关断设计） |
| 抗短路能力 | 耐受10μs短路电流 | 退饱和检测(DESAT)保护电路 |
| EMI控制 | 符合EN62040-2 C3类标准 | 低寄生电感封装设计 |
---
2. 典型UPS拓扑与IGBT选型
(1) 在线式UPS（双变换）
- 拓扑结构：
- 整流级：PFC Boost（1200V IGBT）
- 逆变级：全桥/H桥（600V/1200V IGBT）
- 推荐模块：
- 英飞凌 FF300R 12KT3（1200V/300A，EconoDUAL3封装）
- 三菱 CM300DY-24NFH（1200V/300A，内置NTC）
(2) 模块化UPS（并联架构）
- 关键要求：
- 均流精度<5%
- 支持N+1冗余
- 优选方案：
- 赛米控 SEMiX304GB12E4s（1200V/400A，PressFIT引脚）
(3) 高频机 vs 工频机对比
| 参数 | 高频机IGBT | 工频机IGBT |
|----------------|-----------------------------|-----------------------------|
| 开关频率 | 20kHz-50kHz | 3kHz-8kHz |
| 电压等级 | 600V/1200V | 1700V/3300V |
| 典型损耗 | 导通损耗为主 | 开关损耗占比高 |
| 代表型号 | Infineon IKQ75N120CT2 | Mitsubishi CM600HA-24H |
---
3. 关键参数深度解析
(1) 静态参数
- Vce(sat)：
- 直接影响导通损耗（如FF300R 12KT3典型值1.55V@150A）
- 二极管VF：
- 续流二极管正向压降（影响效率，需<1.7V）
(2) 动态参数
| 参数 | 优化目标 | 测试条件 |
|-------------------|----------------------------|----------------------------|
| Eon开关能量 | <10mJ@1200V/100A | Vcc=600V, Ic=100A |
| 关断拖尾时间 | <200ns | Tj=125℃ |
| 反向恢复电荷Qrr | <5μC（降低EMI） | di/dt=1000A/μs |
(3) 热特性
- 结-壳热阻Rth(j-c)：
- 优选≤0.25K/W（PrimePACK封装）
- 最大结温Tjmax：
- 工业级：150℃（短期可承受175℃）
---
4. 行业领先解决方案
| 品牌 | 系列 | UPS专用技术 | 典型客户 |
|------------|--------------------|------------------------------------|--------------------|
| 英飞凌 | TRENCHSTOP™ 7 | 微沟槽技术降低Vce(sat) 15% | 伊顿、施耐德 |
| 三菱电机 | NX系列 | 硅片减薄技术(100μm)提升散热 | 艾默生、科华 |
| 富士电机 | X系列 | RC-IGBT（集成反向导通二极管） | 台达、科士达 |
| 中车时代 | T系列 | 自主芯片+铜基板封装 | 国内UPS厂商 |
---
5. 驱动与保护设计
(1) 门极驱动关键参数
- 驱动电压：
- 开通：+15V±10%
- 关断：-5V~-15V（防误触发）
- 门极电阻Rg：
- 典型值2.2Ω-10Ω（权衡开关速度与EMI）
(2) 保护电路设计
- 退饱和检测：
- 阈值设置：Vce>7V持续1μs触发保护
- 推荐IC：ISO5852S（5.7kV隔离）
- 有源钳位：
- TVS管选型：如SMCJ130A（600W瞬态功率）
---
6. 散热设计规范
- 风冷方案：
- 散热器要求：热阻<0.15K/W（风速6m/s）
- 安装扭矩：M4螺丝需5Nm±10%
- 液冷方案：
- 冷却液流量：≥4L/min（50%乙二醇溶液）
- 接触压力：≥20kPa（确保界面材料填充）
---
7. 失效分析与预防
(1) 常见故障模式
- 绑定线脱落：
- 预防措施：选用SKiN无绑定线封装
- 焊层老化：
- 监测方法：红外热像仪检测热阻变化
(2) 加速寿命测试
- 温度循环：
- -40℃~+125℃循环，1000次后ΔVce<5%
- 功率循环：
- ΔTj=80K，5万次后验证可靠性
---
8. 技术发展趋势
- SiC混合方案：
- 碳化硅MOSFET+硅IGBT组合（如英飞凌 HybridPACK）
- 效率提升1.5%（数据中心UPS优先采用）
- 智能功率模块：
- 集成电流传感器（如三菱第7代DIP-IPM）
- 数字控制：
- 基于Xilinx Zynq的预测性维护算法
---
如需具体UPS功率段（如100kVA工频机）的IGBT选型方案，请提供：
1. 输入/输出电压等级
2. 电池组配置（192V/384V等）
3. 冷却方式（风冷/液冷）
4. 认证要求（UL/IEC标准）
