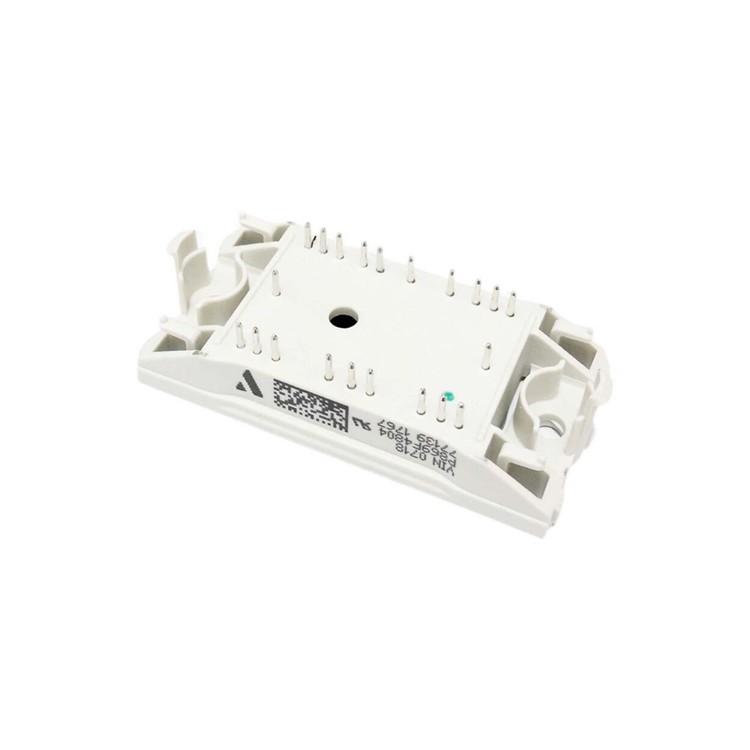

岸电电源IGBT模块技术详解
岸电电源系统（Shore Power Supply）是港口船舶供电的核心设备，其IGBT模块的性能直接影响系统可靠性和电能质量。以下是岸电电源专用IGBT模块的深度解析：
---
1. 岸电电源的特殊需求
- 严苛环境适应性：
- 防腐设计（盐雾等级≥C5-M）
- -25℃~+60℃宽温运行
- 高电能质量：
- THD<3%（满足IEEE 519标准）
- 快速动态响应（负载突变调节时间<20ms）
- 船舶兼容性：
- 6.6kV/11kV高压输出
- 50Hz/60Hz双频切换
---
2. 关键参数规格
| 参数 | 低压岸电 | 高压岸电 | 特种船舶 |
|-------------------|-------------------|-------------------|-------------------|
| 电压等级 | 1700V | 3300V/6500V | 4500V |
| 电流容量 | 600A-1200A | 800A-2400A | 1500A-3000A |
| 开关频率 | 3kHz-8kHz | 1kHz-3kHz | 2kHz-5kHz |
| 绝缘耐压 | 4kV(输入-输出) | 10kV(输入-输出) | 8kV(输入-输出) |
| 防护等级 | IP20(柜内安装) | IP54(户外型) | IP56(船用增强) |
---
3. 典型拓扑与模块选型
- 三电平ANPC拓扑：
- 适用：3.3kV/50Hz系统
- 推荐模块：Infineon FZ1200R33HE3（3300V/1200A）
- MMC架构：
- 适用：10kV以上高压系统
- 方案：ABB 5SNA 2400K650300（6500V/2400A）
- 矩阵式变换器：
- 适用：军 用舰船供电
- 模块：三菱 CM1200HC-66H（3300V/1200A）
---
4. 特殊设计要点
- 浪涌保护：
- 集成TVS二极管（如Littelfuse 5KP系列）
- 船网切换时承受2倍额定电流
- 冗余设计：
- N+1模块并联
- 热备份切换时间<100ms
- 智能监测：
- 在线监测：
- 结温（通过Vce压降反推）
- 绑定线状态（超声波检测）
---
5. 行业解决方案对比
| 品牌 | 技术优势 | 典型应用 |
|------------|---------------------------|-------------------------|
| 英飞凌 | PrimePACK™ 3B封装 | 上海洋山港岸电系统 |
| 三菱电机 | LV100硅片技术 | 鹿特丹港智能岸电 |
| 中车时代 | 自主6500V压接式模块 | 青岛港高压岸电 |
| 赛米控 | SKiN无绑定线技术 | 军 用码头供电系统 |
---
6. 运维关键技术
- 状态评估：
- 每月检测：
- 门极阈值电压（标准值±5V）
- 热阻变化率（预警值>15%）
- 更换规程：
- 扭矩控制：
- M6螺丝：10Nm±0.5Nm
- M8螺丝：25Nm±1Nm
- 接触压力：≥2.5MPa
---
7. 前沿技术发展
- SiC混合模块：
- 三菱第NX系列（SiC二极管+硅IGBT）
- 开关损耗降低40%
- 数字孪生技术：
- 实时仿真预测剩余寿命
- 西门子PDS系统已应用
- 国产化突破：
- 中车4500V/3000A模块通过DNV认证
---
8. 典型故障处理
- 案例1：频繁报DESAT故障
- 排查步骤：
1. 检测门极驱动波形（上升沿<100ns）
2. 测量直流母线纹波（需<5%）
3. 检查吸收电容（容值衰减>20%需更换）
- 案例2：散热不均
- 解决方案：
- 重新涂抹导热膏（贝格斯PTM7950）
- 加装均流风扇（风速≥6m/s）
---
如需具体港口岸电项目（如10kV/5MW系统）的IGBT选型方案，请提供以下参数：
1. 电网电压等级
2. 最大船舶负载容量
3. 环境温湿度范围
4. 特殊认证要求（如DNV-GL）
