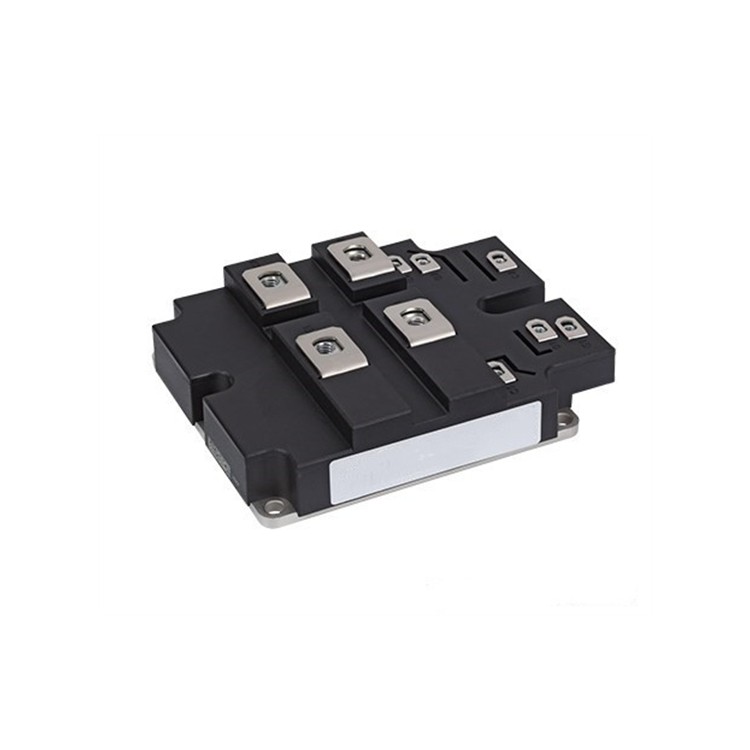

变频器IGBT模块

 变频器IGBT模块详解

IGBT（绝缘栅双极型晶体管）模块是变频器的核心功率器件，负责将直流电（DC）转换为可调频率的交流电（AC），广泛应用于工业电机驱动、新能源发电、轨道交通等领域。以下是变频器IGBT模块的全面解析。

---

 1. 变频器IGBT模块的关键作用

- 高效能量转换：

  将直流母线电压（如600V/1200V）转换为PWM交流输出，驱动电机。

- 变频调速：

  通过改变开关频率调整电机转速（如0-400Hz可调）。

- 保护功能：

  集成过流、短路、过温保护，提高系统可靠性。

---

 2. 变频器对IGBT模块的特殊要求

| 需求               | 技术要点                                  |

|------------------------|--------------------------------------------|

| 高电压/电流等级    | 通常600V~1700V，电流50A~1200A（依功率需求） |

| 低开关损耗         | 优化拖尾电流，提高效率（如TRENCHSTOP™技术） |

| 高可靠性           | 工业级寿命（>10万小时），抗震动、高温       |

| 低热阻             | 采用铜基板或烧结技术，降低结温             |

| 抗短路能力         | 耐受5~10μs短路电流（如英飞凌.XT技术）      |

---

 3. 典型变频器IGBT模块参数

| 参数               | 常见规格                                |

|------------------------|------------------------------------------|

| 电压等级               | 600V/1200V/1700V（通用变频器多用1200V）   |

| 电流容量               | 50A~1200A（模块并联可扩展）              |

| 开关频率               | 2kHz~20kHz（电机驱动常用5kHz~10kHz）     |

| 封装形式               | EconoDUAL™、PrimePACK™、62mm等          |

| 热阻（Rth-jc）        | ≤0.25℃/W（大功率模块需更低）             |

---

 4. 变频器常见IGBT拓扑结构

- 两电平拓扑：

  低成本方案，适用于中小功率变频器（<200kW）。

- 三电平（NPC/T型）拓扑：

  降低谐波，适用于高压变频器（如三菱FV系列）。

- 矩阵变换器：

  无直流母线，直接AC-AC变换（需高耐压IGBT）。

---

 5. 主流变频器IGBT品牌及型号

| 品牌       | 典型型号              | 特点                              |

|---------------|-------------------------|--------------------------------------|

| Infineon  | FF450R 12ME4            | 1200V/450A，低损耗，工业变频器首选    |

| Mitsubishi| CM600DY-24NFH          | 1200V/600A，集成NTC温度传感器         |

| Fuji Electric | 2MBI600VX-120       | 1200V/600A，优化EMI性能              |

| SEMIKRON  | SKM400GB12E4          | 1200V/400A，汽车级可靠性              |

| 国产替代  | 斯达半导M1H200-12T1   | 1200V/200A，性价比高                 |

---

 6. 变频器IGBT选型关键因素

1. 电压/电流匹配：

   - 电压需高于母线电压1.5倍（如380VAC输入选1200V模块）。

   - 电流按电机额定电流的1.5~2倍选型。

2. 开关频率：

   - 高频开关（>10kHz）需超快IGBT（如IKW40N65H5）。

3. 散热设计：

   - 强制风冷（<50kW）或水冷（>50kW）散热。

4. 驱动匹配：

   - 推荐原厂驱动IC（如1ED020I12-F2）。

---

 7. IGBT模块的失效模式与保护

- 过压击穿：

  增加缓冲电路（如RCD吸收）。

- 过流烧毁：

  采用DESAT保护驱动（如ISO5852S）。

- 过热失效：

  实时监测壳温（如PT100传感器）。

---

 8. 变频器IGBT的未来趋势

- SiC混合模块：

  碳化硅二极管+硅IGBT（如Infineon HybridPACK™）。

- 智能功率模块（IPM）：

  集成驱动与保护（如三菱DIP-IPM）。

- 更高集成度：

  功率模块与散热器一体化设计（如Vincotech的flowSOLUTION）。

---

 9. 常见问题解答

Q1：如何判断IGBT模块是否损坏？

- 测量CE间电阻（正常应兆欧级）。

- 使用二极管档检测续流二极管（FWD）是否击穿。

Q2：国产IGBT能否替代进口品牌？

- 中低功率可替代（如斯达半导、中车时代），但需验证可靠性。

Q3：变频器IGBT模块更换注意事项？

- 清洁散热面，均匀涂抹导热硅脂。

- 紧固螺丝需按对角线顺序拧紧，避免模块受力不均。

---

如需具体变频器功率（如22kW/400kW）的IGBT选型方案，可提供参数进一步分析！
