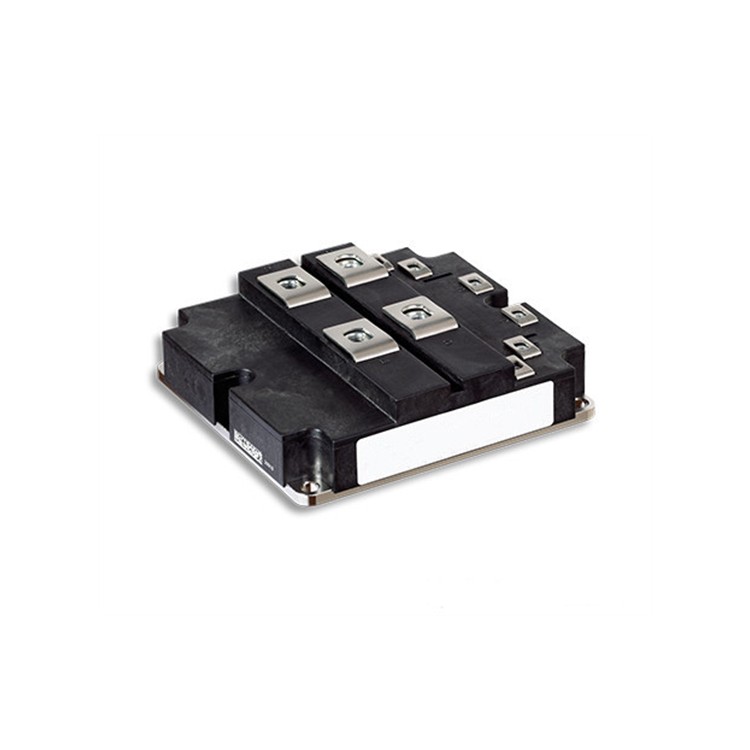

丹佛斯IGBT模块

 丹佛斯（Danfoss）IGBT模块技术详解（2024版）

丹佛斯作为全球领先的功率电子解决方案提供商，其IGBT模块以高功率密度、卓越的散热性能和工业级可靠性著称，尤其在新能源和工业驱动领域占据重要市场地位。以下是丹佛斯IGBT模块的全面技术解析：

---

 一、丹佛斯IGBT模块核心产品线

| 系列         | 电压/电流范围       | 技术亮点                      | 典型应用场景            |

|------------------|--------------------|-----------------------------|-----------------------|

| DCM系列      | 600V-1200V/100A-800A | 双面冷却设计，热阻低至0.1K/W | 光伏逆变器、储能PCS   |

| DIT系列      | 1200V-1700V/200A-1200A | 低电感封装（<10nH）          | 工业变频器、电动船舶  |

| DIP系列      | 3.3kV-6.5kV/300A-2400A | 压接式技术，免维护设计        | HVDC、矿山机械       |

| SiC混合模块  | 1200V-1700V/100A-600A | SiC SBD+IGBT组合             | 高频充电桩、数据中心 |

---

 二、2024年核心技术突破

1. 芯片级创新

   - 第七代沟槽栅技术：V_CE(sat)降至1.55V（1200V/150℃）

   - 增强型场终止层：阻断能力提升20%（6.5kV模块）

2. 封装技术

   - Direct-Sintered Copper（DSC）：

     - 铜基板直接烧结，热阻降低40%

     - 功率循环寿命>50万次（ΔT_j=80℃）

   - 集成化设计：

     - 内置NTC温度传感器+电流检测（精度±1%）

3. 智能驱动集成

   - 自适应门极驱动（动态调整R_g）

   - 短路保护响应时间<2μs

---

 三、旗舰型号参数对比

| 型号           | 电压/电流    | 关键参数                      | 适用领域          |

|--------------------|-------------|-----------------------------|-----------------|

| DCM800R 12KE5  | 1200V/800A  | E_sw=15mJ, R_th,j-c=0.09K/W | 组串式光伏逆变器 |

| DIT600T17K3   | 1700V/600A  | 寄生电感<8nH, di/dt>5kA/μs  | 海上风电变流器  |

| DIP1200R33K4  | 3.3kV/1.2kA | 压接式封装，耐振动30G        | 轨道交通牵引    |

| SiC1200R17C3  | 1700V/300A  | SiC二极管Q_rr<1μC | 超充桩电源模块  |

---

 四、热管理与可靠性设计

1. 散热计算模型：

   \[

   T_j = T_a + (R_{th,j-c} + R_{th,c-h}) \times (E_{sw} \times f_{sw} + I_{RMS}^2 \times R_{CE(on)})

   \]

   - 允许ΔT_j<80℃（工业级标准）

2. 冷却方案：

   | 功率等级 | 推荐冷却方式      | 性能指标              |

   |-------------|------------------|---------------------|

   | <50kW       | 强制风冷          | 风速>6m/s           |

   | 50-500kW    | 水冷（50%乙二醇） | 流量≥4L/min·kW      |

   | >500kW      | 相变冷却          | 热通量>300W/cm²     |

3. 加速老化测试：

   - H3TRB测试：85℃/85%RH下3000小时

   - 功率循环：ΔT_j=125℃时>20万次

---

 五、典型应用方案

1. 光伏逆变器（1500V系统）

- 模块型号：DCM800R 12KE5

- 拓扑结构：T型三电平

- 性能指标：

  - 最大效率>99.2%

  - CEC加权效率>98.5%

2. 电动船舶推进

- 模块型号：DIT600T17K3

- 关键技术：

  - 盐雾防护等级CX级

  - 支持Blackout Ride-Through

3. 特高压直流输电

- 模块型号：DIP1200R33K4

- 特殊设计：

  - 子模块冗余控制

  - 局放量<5pC（10kV测试）

---

 六、选型决策树

```mermaid

graph TD

    A[应用场景] -->|新能源| B[1200V双面冷却]

    A -->|工业驱动| C[1700V低电感]

    A -->|特种电源| D[3.3kV+压接式]

    B --> E{功率等级}

    C --> F[环境要求]

    D --> G[定制化需求]

    E -->|<100kW| H[标准DCM系列]

    F -->|高腐蚀| I[DNX-SC防护涂层]

    G -->|超高压| J[联系丹佛斯定制]

```

---

 七、维护与故障处理

| 故障现象      | 根本原因              | 解决方案                  |

|-------------------|-----------------------|--------------------------|

| 过热报警          | 冷却液流量不足        | 检查泵阀+过滤器          |

| 驱动信号异常      | 门极氧化层退化        | 更换驱动IC（如DGD0506）  |

| 绝缘失效          | 凝露导致爬电          | 启用加热除湿功能         |

| 效率突降          | 绑定线断裂            | 升级至DSC烧结技术模块    |

---

 八、未来技术路线

1. 全碳化硅方案：

   - 2025年推出1700V/600A全SiC模块（实验室原型效率>99.5%）

2. 智能预测维护：

   - 基于振动+热+电参数的AI寿命预测（误差<5%）

3. 绿色制造：

   - 无铅焊接+可回收封装（符合欧盟ErP指令）

---

工程建议：

- 光伏电站优先选择DCM系列双面冷却模块（降低LCOE 3-5%）

- 船舶应用需额外进行DNV-GL认证测试

- 国产替代评估时需对比V_CE(sat)温漂系数等关键参数

丹佛斯IGBT模块在高功率密度和长寿命设计方面具有显著优势，其技术白皮书可通过官网下载（搜索型号+“Whitepaper”）。对于特殊需求（如10kV以上定制），建议直接联系丹麦总部技术团队。
