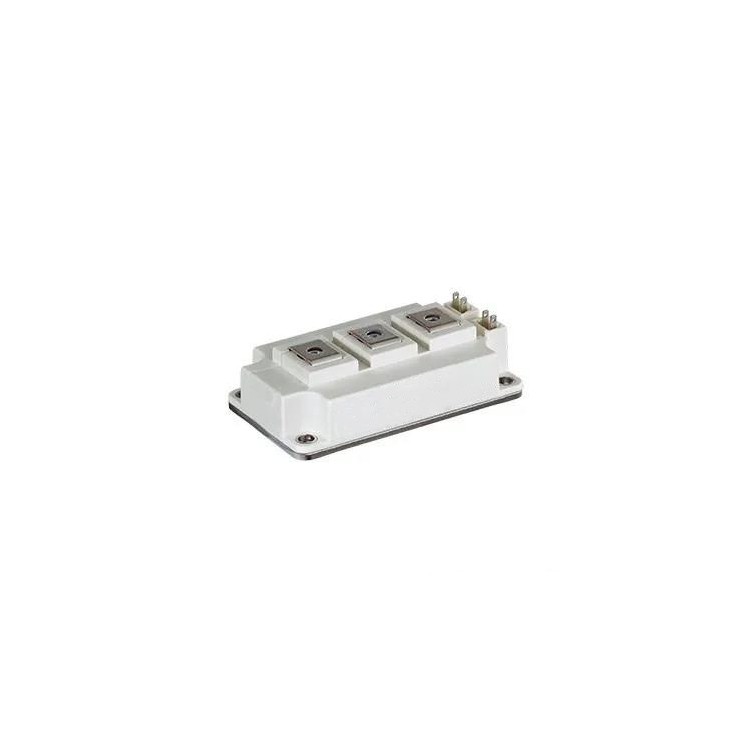

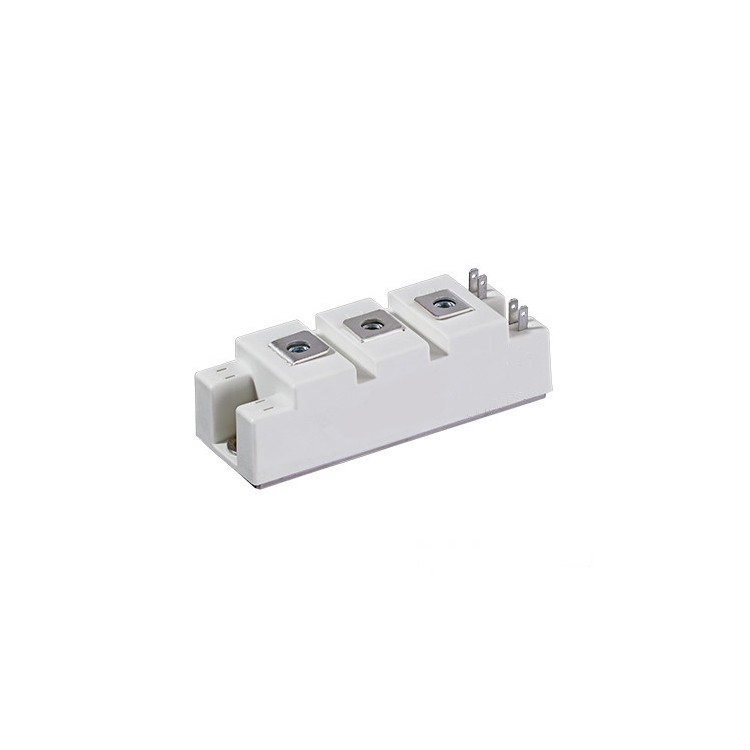

中压IGBT模块

中压IGBT模块通常指电压等级在 1.7kV~6.5kV 之间的功率半导体模块，广泛应用于工业驱动、新能源发电、轨道交通和智能电网等领域。相较于低压（<1.2kV）和高压（>6.5kV）IGBT，中压模块在性能、可靠性和成本之间实现了较好的平衡。以下是中压IGBT模块的详细解析：

---

 1. 中压IGBT模块的关键特性

 （1）电压与电流范围

- 电压等级：1.7kV、3.3kV、4.5kV、6.5kV（部分厂商提供定制化方案）。

- 电流能力：100A~3kA（取决于封装和散热设计）。

 （2）芯片技术

- 硅基IGBT（Si-IGBT）：主流方案，如英飞凌的 .XT技术、三菱的 NXT系列。

- SiC混合模块：IGBT+SiC二极管组合（如富士电机的 7MBR系列，降低开关损耗30%）。

- 沟槽栅+场终止层：优化导通损耗与开关速度（如ABB的 StakPak系列）。

 （3）封装技术

- 标准封装：

  - 模块化封装（如EconoDUAL™、PrimePACK™）。

  - 压接式封装（适用于高可靠性需求，如HVDC）。

- 先进封装：

  - 双面散热（DSC）：提升散热能力（如赛米控 SKiN技术）。

  - 无绑定线焊接：提高功率循环寿命（如三菱 NX系列）。

---

 2. 典型应用场景

| 应用领域       | 典型电压/电流 | 代表模块                     | 技术需求                     |

|--------------------|------------------|----------------------------------|----------------------------------|

| 工业变频器    | 3.3kV/1.2kA     | 英飞凌 FF1400R17IP4         | 高可靠性，长寿命                |

| 风电变流器    | 4.5kV/900A      | 三菱 CM900DY-34A            | 低开关损耗，抗盐雾腐蚀          |

| 轨道交通      | 3.3kV/1.5kA     | 中国中车 CR 400BF 牵引模块   | 高机械强度，抗振动              |

| 储能PCS       | 1.7kV/600A      | 赛米控 SEMiX453GD12E4s      | 双向能量控制，高循环次数        |

| STATCOM/SVC  | 6.5kV/600A      | 日立 HV100系列              | 快速动态响应（<100μs）          |

---

 3. 中压IGBT vs. 低压/高压IGBT

| 特性         | 中压IGBT（1.7kV~6.5kV） | 低压IGBT（<1.2kV） | 高压IGBT（>6.5kV） |

|------------------|----------------------------|----------------------|----------------------|

| 开关频率     | 2kHz~20kHz                | 20kHz~100kHz        | 500Hz~2kHz          |

| 损耗分布     | 导通损耗≈开关损耗          | 开关损耗主导         | 导通损耗主导         |

| 封装形式     | 模块化/压接式              | 紧凑型（如TO-247）  | 压接式/StakPak       |

| 典型应用     | 工业驱动、风电、储能       | 消费电子、UPS       | HVDC、电力机车       |

---

 4. 关键技术挑战与解决方案

 （1）开关损耗优化

- 软开关技术：采用 谐振拓扑（如ANPC逆变器）。

- 门极驱动优化：有源钳位（Active Clamping）减少电压过冲。

 （2）散热管理

- 双面冷却：如英飞凌 HybridPACK™ DSC，热阻降低40%。

- 相变材料（PCM）：适用于高温环境（如矿用驱动）。

 （3）可靠性提升

- 功率循环能力：>50万次（如赛米控 SKiN技术）。

- 机械强度：抗震设计（如高铁用模块通过 IEC 61373 认证）。

---

 5. 市场主流厂商及产品

| 厂商       | 代表产品               | 电压/电流   | 技术亮点                     |

|---------------|--------------------------|----------------|----------------------------------|

| 英飞凌    | FF1400R17IP4            | 1.7kV/1.4kA    | .XT低损耗技术，双面散热          |

| 三菱电机  | CM600DY-34A             | 3.3kV/600A     | SiC混合，NXT封装                 |

| 赛米控    | SEMiX453GD12E4s         | 1.2kV/450A     | SKiN无绑定线，低电感设计         |

| ABB       | 5SNA 2400E450300        | 4.5kV/2.4kA    | StakPak压接式，高功率密度        |

| 中国中车  | CRH5型牵引模块          | 3.3kV/1.2kA    | 国产化方案，抗振动优化           |

---

 6. 未来发展趋势

1. SiC混合模块普及：预计2025年30%中压模块采用SiC二极管。

2. 智能化监测：集成 温度、电流、电压传感器 + IoT通信（如5G）。

3. 更高集成度：IPM（智能功率模块）化，集成驱动与保护功能。

4. 绿色制造：无铅焊接、可回收封装（如欧盟 ErP指令 要求）。

---

 7. 选型建议

- 工业变频器：优先选择 3.3kV/1.2kA 模块（如英飞凌FF1400R17IP4）。

- 新能源发电：考虑 SiC混合模块（如三菱CM600DY-34A）。

- 高可靠性需求（如轨道交通）：选择 压接式封装（如ABB StakPak）。

---

 总结

中压IGBT模块在 效率、可靠性和成本 之间取得了较好平衡，是工业4.0、智能电网和新能源发展的关键器件。未来，随着 SiC技术成熟 和 智能化升级，中压模块将进一步向 高效率、高功率密度、长寿命 方向发展。
