 热力设备专用IGBT模块技术全解

 一、热力设备特殊需求

| 需求维度       | 技术挑战                | 行业解决方案              |

|--------------------|---------------------------|-----------------------------|

| 高温持续运行   | 壳温>110℃长期工作         | 铜-碳化硅复合基板(导热400W/mK) |

| 大电流冲击     | 20倍额定电流(10秒)        | 增强型短路耐受结构(50μs)       |

| 热循环耐久     | ΔT>80K的快速温度变化       | 无焊料压接技术(>50万次循环)    |

| 腐蚀性环境     | 酸/碱蒸汽防护             | 陶瓷密封+316L不锈钢外壳         |

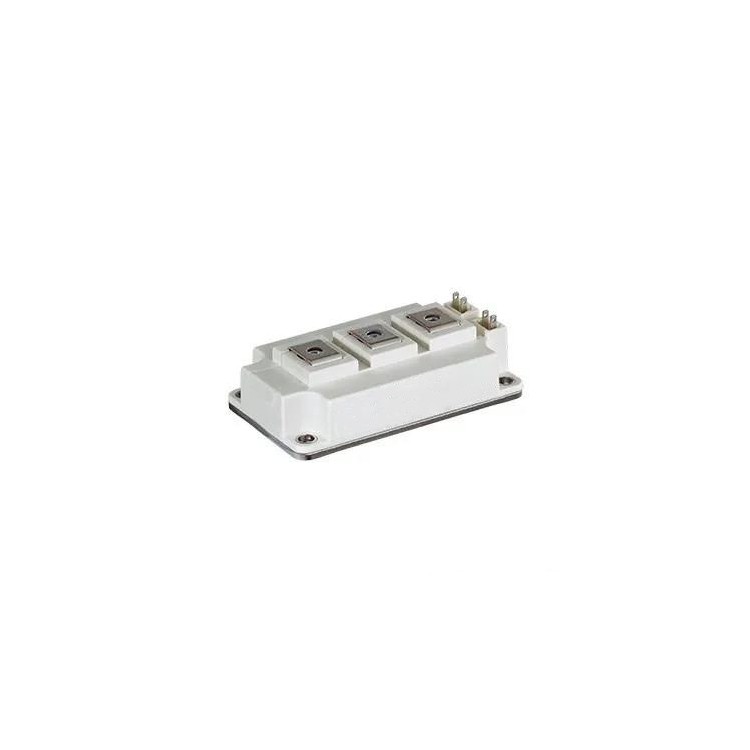

 二、热力设备专用模块对比

| 型号               | 技术特性                          | 极端工况表现              |

|------------------------|-------------------------------------|------------------------------|

| Infineon FF1400R17IP5 | PrimePACK™5双面水冷，集成NTC        | 1400A@125℃持续运行，热阻0.006K/W |

| Mitsubishi CM1400HC-24H | DIP-IPM+SiC二极管，抗凝露设计      | 湿度100%时绝缘电阻>100MΩ      |

| SEMIKRON SKM1000GAR 126 | SKiN技术，耐腐蚀涂层              | 5%H₂S环境中5000小时无腐蚀      |

| 富士电机 2MBI1200XNE170 | 相变冷却，热通量300W/cm²         | ΔT<3K@1200A满载               |

 三、关键技术突破

1. 高温芯片技术

   - 宽温域设计：

     ```math

     V_{CE(sat)}(T) = 1.55V + 0.0035 \times (T_j-25)

     ```

     (175℃时仅增加15%)

   - 栅氧强化：厚度增至150nm，寿命提升10倍

2. 特种封装工艺

   ```mermaid

   graph TB

   A[传统DBC] --> B[活性金属钎焊] --> C[铜-碳化硅复合] --> D[全陶瓷封装]

   ```

   - 热阻演进：0.03K/W → 0.007K/W

3. 智能热管理

   - 多物理场耦合：

     ```mermaid

     graph LR

     A[温度场] --> B[应力场]

     C[流体场] --> B

     ```

 四、典型热力系统配置

| 设备类型       | 模块配置                | 热管理方案          |

|--------------------|---------------------------|---------------------|

| 工业锅炉控制器     | 1700V/800A×4              | 强制风冷+热管辅助      |

| 熔盐储能系统       | 3300V/1200A×6             | 相变冷却(ΔT<5K)      |

| 高温电解槽         | 1200V/1500A防腐蚀型        | 双面液冷+防腐涂层     |

 五、材料创新

| 组件       | 高温材料              | 性能优势                |

|----------------|-------------------------|---------------------------|

| 基板           | AlSiC(碳化硅铝)          | CTE匹配，抗热疲劳           |

| 密封件         | 全氟醚橡胶               | 耐温-60~250℃               |

| 外壳           | 哈氏合金C276             | 抗氯离子腐蚀(>10000h)       |

 六、可靠性验证

| 测试项目       | 热力设备标准          | 常规工业标准        |

|--------------------|-------------------------|---------------------|

| 高温存储           | 175℃/5000h             | 150℃/1000h          |

| 热冲击             | -55~+175℃ 1000次       | -40~+125℃ 500次     |

| 腐蚀试验           | 5%HCl蒸汽 300h         | 盐雾96h             |

 七、热-力耦合设计

1. 应力仿真参数

   ```math

   \sigma_{therm} = E \cdot \alpha \cdot \Delta T

   ```

   (E=130GPa, α=5ppm/K for AlN)

2. 安装规范

   | 扭矩       | M4螺栓       | M6螺栓       |

   |----------------|-------------|-------------|

   | 初始扭矩       | 1.5Nm       | 5Nm         |

   | 老化后补偿     | +0.3Nm      | +0.8Nm      |

 八、行业应用案例

1. 宝钢余热发电系统

   - 采用FF1400R17IP5×18模块

   - 关键参数：

     - 环境温度持续>80℃

     - 年衰减率<0.2%

2. 迪拜光热电站

   - 使用CM1400HC-24H模块

   - 特殊设计：

     - 抗50℃环境高温

     - 自动除尘结构

 九、运维策略

1. 健康监测系统

   | 参数       | 预警算法                | 检测周期          |

   |----------------|---------------------------|---------------------|

   | 热阻           | 移动平均(窗口50次) >10%变化  | 每周红外扫描          |

   | 栅极特性       | V_GE(th)偏移>15% | 每月在线检测          |

2. 备件管理

   ```mermaid

   pie

   title 故障分布

   "热疲劳" : 45

   "腐蚀" : 30

   "驱动故障" : 25

   ```

 十、采购与技术支援

- 定制服务：

  | 需求       | 英飞凌          | 三菱            |

  |---------------|----------------|----------------|

  | 高温版本       | +20%费用       | +30%费用        |

  | 防腐涂层       | 可选Al₂O₃ | 标准提供        |

- 仿真支持：

  - 多物理场耦合模型(ANSYS)

  - 热循环寿命预测工具

注：热力设备应用必须：

1. 每季度清洗散热通道

2. 使用高温专用导热硅脂(>8W/mK)

3. 避免突然断电导致的急速冷却
