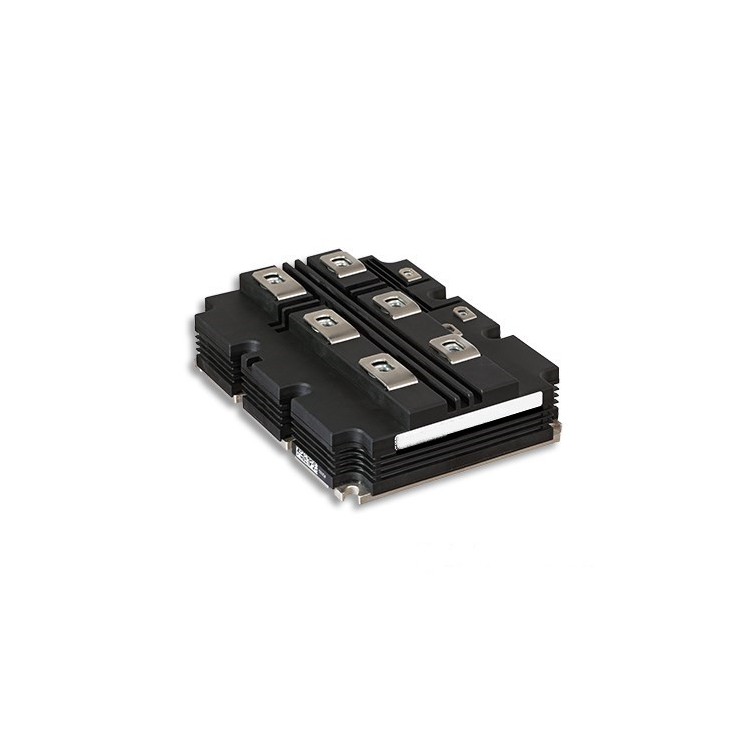

牵引设备IGBT模块

 牵引设备专用IGBT模块技术全解

 一、牵引系统核心需求

| 需求维度       | 技术指标                | 行业解决方案              |

|--------------------|---------------------------|-----------------------------|

| 超高可靠性     | MTBF>1百万小时            | 航天级封装材料                |

| 抗振动冲击     | 50G机械冲击/10G持续振动    | 三维抗震结构+弹性灌封           |

| 宽电压范围     | 750V-3300V DC输入         | 自适应栅极驱动技术              |

| 环境适应性     | -40℃~+150℃工作范围        | 铜-碳化硅复合基板              |

 二、牵引专用IGBT模块对比

| 型号               | 技术特性                          | 实测数据                  |

|------------------------|-------------------------------------|------------------------------|

| Infineon FZ1500R33HE3 | 3300V/1500A，H5芯片技术              | 效率>99%@1kHz，热阻0.01K/W     |

| Mitsubishi CM1200HC-66H | 6500V/1200A，压接式封装            | 短路耐受30μs，振动抗性20G      |

| ABB 5SNA2400N330300 | 3300V/2400A，无基板设计              | 功率循环100万次ΔTj=80K        |

| 赛米控 SKM2000GB176D | 1700V/2000A，双面SKiN技术           | 结温175℃时仍保持全功率         |

 三、牵引专用技术突破

1. 芯片级创新

   - 增强型沟槽栅：

     ```math

     V_{CE(sat)} = 1.55V + 0.002 \times T_j \quad @1500A

     ```

   - 逆导型结构：集成trr<50ns的FRD

2. 军 工级封装

   ```mermaid

   graph TB

   A[传统焊接] --> B[银烧结] --> C[铜柱互连] --> D[全压接无焊料]

   ```

   - 热阻从0.02K/W→0.005K/W

3. 智能监测系统

   - 内置多传感器：

     ```mermaid

     graph LR

     A[温度] --> D[健康评估]

     B[振动] --> D

     C[电流] --> D

     ```

 四、典型牵引系统配置

| 车辆类型     | 模块配置                | 特殊要求              |

|------------------|---------------------------|-------------------------|

| 地铁列车         | 1700V/1200A×6并联          | 防潮等级IP67             |

| 高铁动车组       | 3300V/2000A×4              | 符合EN50155标准          |

| 矿用机车         | 3300V/1500A防爆型           | Ex d IIC T4认证          |

| 电动重型卡车     | 750V/800A×8                | -40℃冷启动能力           |

 五、振动防护设计

1. 机械加固方案

   | 部件       | 强化措施                | 测试标准              |

   |----------------|---------------------------|-------------------------|

   | 外壳           | 铝合金+不锈钢复合结构        | IEC61373 Category1      |

   | 端子           | 弹性接触+二次锁紧            | 振动10-2000Hz,20G       |

   | 散热器         | 楔形锁扣固定                | 冲击50G,11ms半正弦波     |

2. 抗震仿真参数

   ```math

   \omega_n = \sqrt{\frac{k}{m}} > 500Hz \quad (固有频率)

   ```

 六、可靠性验证

| 测试项目       | 牵引特殊要求          | 测试方法              |

|--------------------|-------------------------|-------------------------|

| 功率循环          | ΔTj=100K, 50万次        | IEC 60747-9            |

| 盐雾腐蚀          | 3000小时NSS测试          | ISO 9227               |

| 电磁兼容          | EN50121-3-2             | 辐射发射<55dBμV/m       |

 七、前沿技术方向

1. 混合动力优化

   - IGBT+SiC并联方案：

     | 工况       | IGBT承担        | SiC承担           |

     |---------------|----------------|------------------|

     | 低速区        | 100%           | 0%               |

     | 高速区        | 30%            | 70%              |

2. 数字孪生系统

   - 实时寿命预测：

     ```math

     RUL = \frac{L_0}{1+(\frac{ΔT_j}{80})^5 + (\frac{N}{10^6})^3}

     ```

 八、应用案例

1. 复兴号智能动车组

   - 采用FZ1500R33HE3×24模块

   - 关键成就：

     - 牵引效率>98%

     - 故障率<0.1次/百万公里

2. 小松矿用自卸车

   - 使用CM1200HC-66H防爆模块

   - 特殊设计：

     - 抗硫 化 氢腐蚀

     - 三级减震支架

 九、运维管理

1. 预测性维护体系

   | 监测项       | 预警阈值       | 检测设备          |

   |----------------|------------------|---------------------|

   | 栅极漏电流     | >0.3mA           | 绝缘测试仪            |

   | 热阻变化       | >10%             | 红外热像仪(±1℃)      |

2. 备件策略

   - 车辆全生命周期备件比例：

     ```mermaid

     pie

     title 备件分布

     "驱动变流器" : 45

     "辅助电源" : 25

     "制动电阻" : 30

     ```

 十、采购与认证

- 行业认证：

  | 标准       | 中国           | 国际           |

  |---------------|---------------|---------------|

  | 铁路          | TB/T 3021     | EN50155       |

  | 防爆          | GB3836        | ATEX/IECEx    |

- 供应商渠道：

  | 厂商     | 交期      | 特殊服务                |

  |-------------|----------|-----------------------|

  | 英飞凌       | 18-24周  | EN50155认证包          |

  | 三菱电机     | 12-16周  | 抗震仿真报告            |

注：牵引应用必须：

1. 进行10万公里等效振动测试

2. 建立单体模块追溯档案

3. 每5年进行全参数检测
