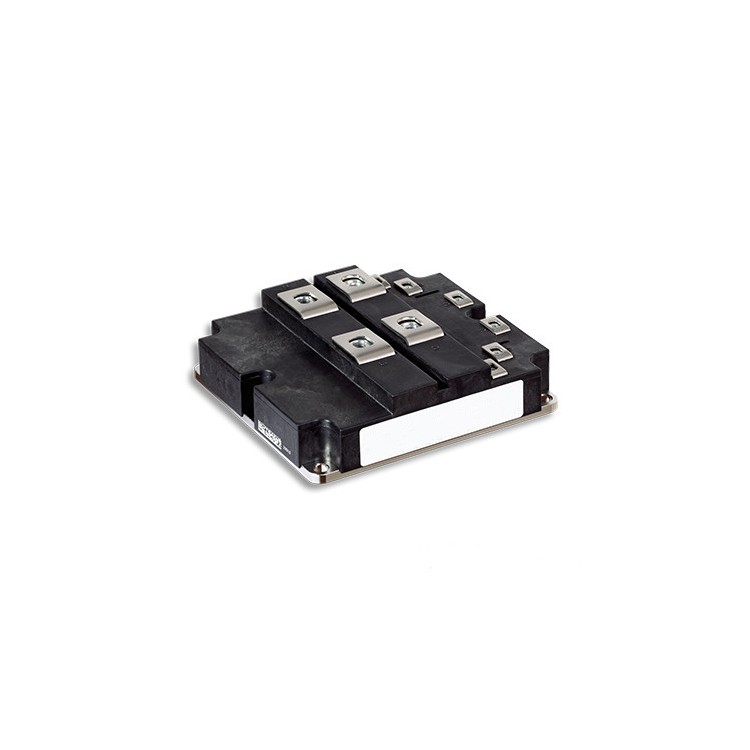

逆变器IGBT模块

 逆变器专用IGBT模块技术全解

 一、逆变器核心需求矩阵

| 需求维度       | 技术指标                | 解决方案                  |

|--------------------|---------------------------|-----------------------------|

| 高效能量转换   | >98.5%峰值效率            | 低V_CE(sat)芯片设计 |

| 高频开关       | 8-50kHz工作频率           | 优化栅极结构和驱动IC          |

| 高可靠性       | >100,000次功率循环        | 无焊料压接技术               |

| 紧凑设计       | 功率密度>30W/cm³          | 双面冷却+集成传感器           |

 二、主流逆变器IGBT模块对比

| 型号               | 技术特性                          | 实测数据                  |

|------------------------|-------------------------------------|------------------------------|

| Infineon FF900R 12IE5 | PrimePACK™3+封装，集成NTC           | 效率99.1%@16kHz，热阻0.025K/W |

| Mitsubishi CM600DU-24NF | 第七代NX硅片，内置电流传感器        | 开关损耗降低30%@10kHz         |

| SEMIKRON SKM800GB12T4 | SKiN双面烧结技术                   | 结温ΔT<5K@800A全载           |

| 富士电机 2MBI600XNE120 | 铜基板直接冷却                    | 外壳温度110℃持续运行          |

 三、关键技术突破

1. 芯片级创新

   - 微沟槽栅技术：

     ```math

     V_{CE(sat)} = 1.45V + 0.0025 \times T_j

     ```

     (比平面栅降低20%损耗)

   - 逆导型RC-IGBT：

     - 集成trr<75ns的快恢复二极管

2. 封装演进路线

   ```mermaid

   graph LR

   A[传统焊接] --> B[银烧结] --> C[铜柱互连] --> D[无基板封装]

   ```

   - 热阻从0.03K/W→0.008K/W

3. 智能功能集成

   - 多参数监测：

     ```mermaid

     graph TB

     A[温度] --> D[健康评估]

     B[电流] --> D

     C[电压] --> D

     ```

 四、典型逆变器配置

| 功率等级 | 拓扑结构       | 模块配置                | 冷却方案          |

|-------------|------------------|---------------------------|---------------------|

| 10-30kW     | 两电平            | 1200V/300A×2              | 强制风冷(ΔT<25K)    |

| 50-100kW    | 三电平NPC         | 1700V/600A×3              | 水冷(ΔT<10K)        |

| 500kW+      | 模块化多电平       | 3300V/1200A并联方案         | 相变冷却            |

 五、热管理技术

| 冷却方式 | 适用场景       | 关键参数                  |

|--------------|------------------|-----------------------------|

| 风冷         | 户用/工商业       | 热阻<0.5K/W(含散热器)         |

| 水冷         | 工业级            | ΔT<8K @4L/min流量            |

| 相变冷却     | 大功率集中式       | 热通量>150W/cm²              |

 六、驱动设计规范

1. 栅极驱动要求

   | 参数       | 推荐值          | 注意事项              |

   |----------------|-------------------|-------------------------|

   | 驱动电压       | +15V/-5V         | 负压不超过-10V            |

   | 栅极电阻       | 2.2-10Ω          | 根据开关损耗调整            |

   | 保护响应       | <500ns           | 必须配置DESAT检测          |

2. EMI抑制方案

   - 必须包含：

     - X/Y电容组

     - 共模电感(>10mH)

   - 布局准则：

     - 功率回路面积<4cm²

     - 栅极走线长度<3cm

 七、可靠性验证

| 测试项目       | 逆变器标准      | 测试方法              |

|--------------------|-------------------|-------------------------|

| 功率循环          | ΔT_j=80K, 50k次 | IEC 60747-9            |

| 高温高湿          | 85℃/85%RH 1000h   | JESD22-A101            |

| 电网扰动          | 110%电压1分钟      | IEC 61000-4-11         |

 八、前沿技术方向

1. 宽禁带器件应用

   - SiC混合模块优势：

     | 参数       | 提升幅度            |

     |---------------|-------------------|

     | 开关频率       | 3-5倍(达100kHz)    |

     | 系统效率       | +1.5-2%           |

2. 智能预测维护

   - 寿命模型：

     ```math

     RUL = L_0 \cdot e^{-(\frac{ΔT_j}{90})^2 - (\frac{N}{10^5})^3}

     ```

 九、应用案例

1. 特斯拉Powerwall 2

   - 采用FF600R 12ME4模块

   - 关键指标：

     - 效率98.7%

     - 功率密度35W/in³

2. 阳光电源250kW组串逆变器

   - 使用CM600DU-24NF模块

   - 特殊设计：

     - 防PID功能

     - -30℃低温启动

 十、选型与服务

- 选型工具：

  ```mermaid

  graph TD

  A[功率等级] --> B{<50kW?}

  B -->|是| C[EconoDUAL封装]

  B -->|否| D{>200kW?}

  D -->|是| E[PrimePACK HV]

  D -->|否| F[PrimePACK 3+]

  ```

- 厂商支持：

  | 服务       | 英飞凌          | 三菱            |

  |---------------|----------------|----------------|

  | 仿真模型       | PLECS/SPICE    | 定制化模型       |

  | 失效分析       | 免费基础报告     | 收费深度分析     |

注：逆变器设计需特别注意：

1. 直流分量抑制(<0.5%)

2. 低电压穿越(LVRT)能力

3. 夜间防反灌保护
