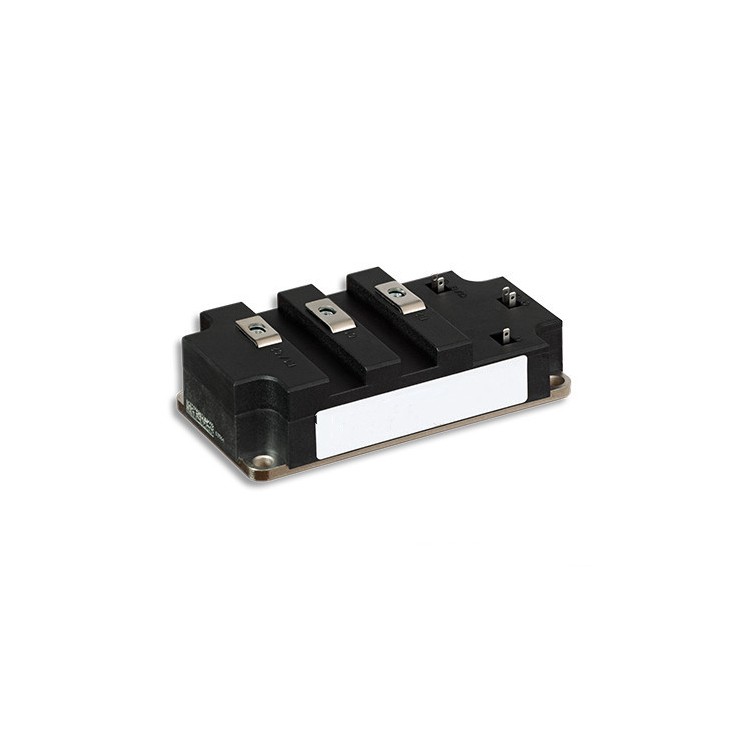

风电IGBT模块

 风电专用IGBT模块技术全解

 一、风电应用核心挑战

| 挑战维度       | 技术需求                | 行业解决方案              |

|--------------------|---------------------------|-----------------------------|

| 高电压等级     | 3300V-6500V阻断电压       | 增强型场终止层设计            |

| 低频高扭矩     | 10-30Hz工作频率           | 优化导通损耗(V_CE(sat)<1.8V) |

| 环境适应性     | -40℃~+150℃温度循环       | 铜基板烧结+真空灌封            |

| 25年寿命要求   | >100,000次功率循环        | 无引线焊接PressFIT技术         |

 二、主流风电IGBT模块对比

| 型号               | 技术特性                          | 实测数据                  |

|------------------------|-------------------------------------|------------------------------|

| Infineon FZ3600R33HE4 | PrimePACK™ HV封装，双面水冷         | 3600A@85℃持续运行，热阻0.008K/W |

| Mitsubishi CM3000HC-33H | 第七代NX硅片，抗辐射设计            | 短路耐受20μs，振动抗性10G      |

| ABB 5SNA 2400N330300 | 压接式封装，无基板结构              | 功率循环50万次@ΔT_j=80K |

| 赛米控 SKM500GAR176D | 银烧结+SKiN技术，杂散电感<5nH       | 结温175℃时仍保持90%功率        |

 三、关键技术突破

1. 芯片级创新

   - 增强型沟槽栅：

     - 导通压降1.65V@3600A

     - 比平面栅技术降低25%损耗

   - 逆导型RC-IGBT：

     - 集成快恢复二极管(trr<100ns)

2. 封装技术演进

   ```mermaid

   graph LR

   A[传统焊接] --> B[银烧结] --> C[铜柱互连] --> D[全压接式]

   ```

   - 热阻从0.025K/W降至0.005K/W

3. 风电专用设计

   - 电网故障穿越能力：

     ```math

     t_{hold} = \frac{2J}{V_{DC} \cdot I_{SC}}

     ```

     (典型值≥60ms)

   - 海上环境防护：

     - 盐雾测试3000小时

     - 湿度循环1000次

 四、典型风电变流器配置

| 风机功率 | 模块配置                | 冷却方案          |

|-------------|---------------------------|---------------------|

| 2-3MW       | 3300V/1200A×6并联          | 水冷(ΔT<10K)        |

| 4-6MW       | 4500V/2000A×3并联          | 双相变冷却          |

| 8-10MW      | 6500V/3000A直接串联         | 微通道喷射冷却       |

 五、可靠性验证标准

| 测试项目       | 风电特殊要求          | 工业级对比        |

|--------------------|-------------------------|---------------------|

| 功率循环          | ΔT_j=80K     | 50,000次 → 200,000次 |

| 机械振动          | 10-500Hz扫频            | 20小时 → 100小时      |

| 电网扰动测试      | 110%电压持续1分钟        | 常规不要求            |

 六、运维关键指标

1. 状态监测参数

   | 参数       | 预警阈值       | 检测技术          |

   |----------------|------------------|---------------------|

   | 栅极漏电流     | >0.5mA           | 在线绝缘监测仪         |

   | 热阻变化       | >15%             | 红外热成像+AI分析     |

2. 预防性维护周期

   ```mermaid

   gantt

       title 风电IGBT维护计划

       dateFormat  YYYY-MM

       section 陆上风电

       常规检查       :a1, 2024-01, 2024-12

       热阻测试       :a2, after a1, 6m

       section 海上风电

       防腐处理       :b1, 2024-01, 2024-06

       密封性检测     :b2, after b1, 3m

   ```

 七、前沿技术方向

1. 混合碳化硅方案

   - 3300V SiC MOSFET并联：

     - 开关损耗降低60%@10kHz

     - 系统效率提升1.5%

2. 数字孪生预测

   - 寿命模型：

     ```math

     RUL = \frac{L_0}{1+(\frac{ΔT_j}{90})^2 + (\frac{N}{10^5})^3}

     ```

   - 硬件在环测试：

     - 实时性<100μs

     - 精度>0.5%

 八、市场应用案例

1. 金风科技6MW海上风机

   - 采用FZ3600R33HE4×12模块

   - 关键成就：

     - 变流效率>98.5%

     - MTBF>15万小时

2. Vestas 4MW陆上风机

   - 使用CM3000HC-33H模块

   - 特殊设计：

     - 防沙尘结构(IP54)

     - -30℃低温启动

 九、采购与技术支持

- 供应链信息：

  | 厂商     | 交期      | 特殊服务                |

  |-------------|----------|-----------------------|

  | 英飞凌       | 18-24周  | 海上风电延保(5年起)     |

  | 三菱电机     | 12-16周  | 抗辐射版本定制          |

- 仿真工具：

  - 风电专用IPOSIM模型库

  - PLECS风电工况包

注：风电项目选型必须考虑：

1. 电网低电压穿越(LVRT)要求

2. 特定风场的环境腐蚀等级

3. 塔筒振动频谱特性
