 电源专用IGBT模块技术全解

 一、电源应用核心需求

| 需求维度       | 技术指标                | 解决方案                  |

|--------------------|---------------------------|-----------------------------|

| 高效能量转换   | >98%转换效率              | 低V_CE(sat)芯片设计 |

| 高频开关       | 20-100kHz工作频率         | 优化栅极结构和驱动电路        |

| 高功率密度     | >50W/cm³                 | 先进封装和散热技术            |

| 可靠性和寿命   | MTBF>100,000小时         | 增强型封装材料和结构          |

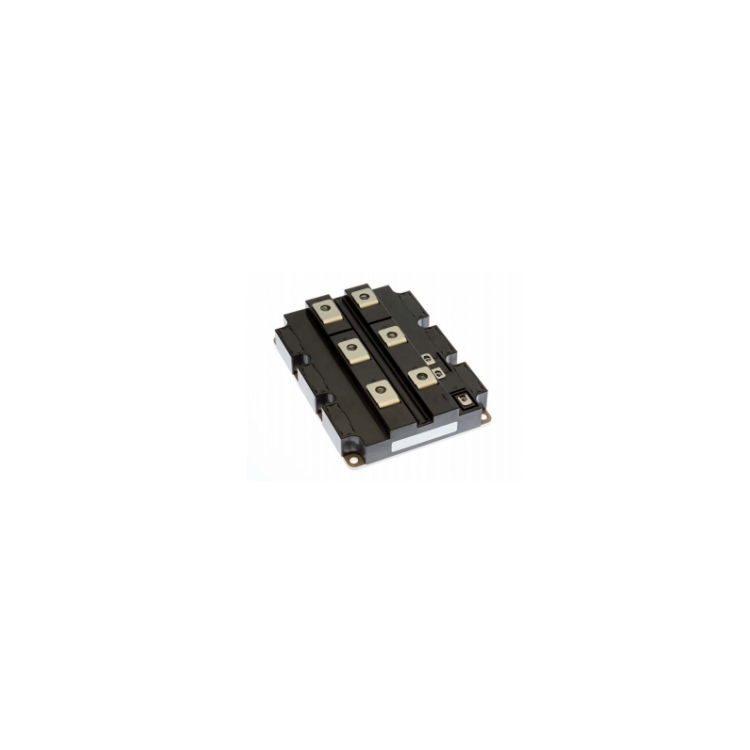

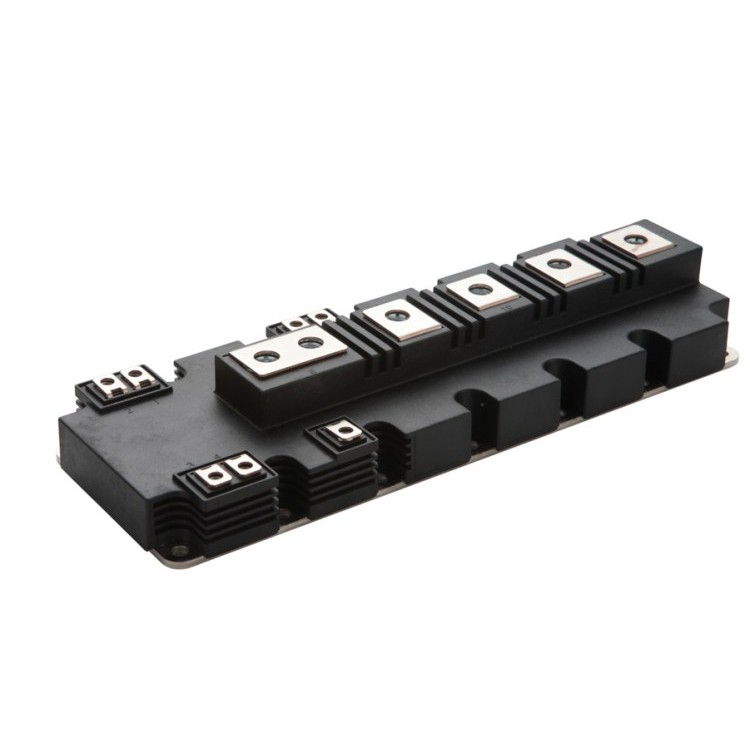

 二、主流电源IGBT模块对比

| 型号               | 厂商   | 电压/电流   | 关键技术                          | 典型应用          |

|------------------------|-----------|---------------|-------------------------------------|---------------------|

| Infineon FF600R 12ME4 | 英飞凌     | 1200V/600A    | EconoDUAL™3封装，低电感设计           | 工业电源(100-500kW)  |

| Mitsubishi CM600DY-24NF | 三菱    | 1200V/600A    | 第七代NX硅片，内置温度传感器           | 服务器电源           |

| SEMIKRON SKM400GB12T4 | 赛米控   | 1200V/400A    | SKiN双面烧结技术                     | 通信电源             |

| 富士电机 2MBI300XNE120 | 富士电机 | 1200V/300A    | 铜基板直接冷却                      | 医疗设备电源         |

 三、关键技术特性

1. 芯片技术

   - 沟槽栅场终止型：

     - 导通压降1.55V@600A

     - 开关损耗比平面栅降低30%

   - 逆导型RC-IGBT：

     - 集成快恢复二极管(trr<100ns)

2. 封装创新

   ```mermaid

   graph LR

   A[传统焊接] --> B[银烧结] --> C[铜柱互连] --> D[无基板封装]

   ```

   - 热阻演进：0.03K/W → 0.008K/W

3. 智能功能集成

   - 内置传感器：

     - 温度(±1°C精度)

     - 电流(带宽1MHz)

   - 状态监测接口：

     ```math

     SOH = f(ΔV_{GE}, R_{th}, I_{leakage})

     ```

 四、电源设计要点

1. 驱动电路设计

   | 参数       | 推荐值          | 注意事项              |

   |----------------|-------------------|-------------------------|

   | 栅极电压       | +15V/-5V         | 避免负压超过-10V          |

   | 栅极电阻       | 2.2-10Ω          | 根据开关速度要求调整        |

   | 保护响应时间   | <500ns           | DESAT检测电路必需         |

2. 热管理方案

   - 强制风冷：

     - 风速≥5m/s

     - 热阻<0.5K/W(含散热器)

   - 水冷：

     - 流量≥4L/min

     - ΔT<10K

3. EMI抑制措施

   - 必须配置：

     - X/Y电容组

     - 共模电感(>10mH)

   - 布局要求：

     - 功率回路面积<4cm²

     - 栅极走线长度<3cm

 五、前沿技术发展

1. 宽禁带器件融合

   - SiC+IGBT混合模块：

     - 开关频率提升至100kHz

     - 系统效率提高2%

   - GaN驱动集成：

     - 栅极驱动速度提升5倍

2. 数字孪生维护

   - 寿命预测算法：

     ```math

     RUL = L_0 \cdot e^{-(\frac{ΔT_j}{T_{ref}})^k}

     ```

   - 实时监测参数：

     - 结温波动

     - 栅极退化

 六、选型决策指南

| 电源类型   | 电压等级 | 推荐模块          | 关键考虑因素      |

|----------------|-------------|----------------------|---------------------|

| 通信电源       | 600V        | FF300R06ME4          | 高开关频率(>50kHz)   |

| 工业电源       | 1200V       | FF600R 12ME4          | 高可靠性(>100k小时)  |

| 医疗电源       | 1700V       | FF400R17ME4          | 低EMI特性           |

| 新能源电源     | 3300V       | FZ800R33HE3          | 高效率(>98.5%)      |

 七、典型故障分析

```mermaid

graph TD

A[模块失效] --> B{失效模式}

B --> C[过热损坏] --> D[散热系统故障]

B --> E[过压击穿] --> F[吸收电路失效]

B --> G[栅极失效] --> H[驱动电路问题]

```

 八、应用案例

1. 华为5G基站电源

   - 采用FF300R06ME4模块

   - 关键成就：

     - 效率>97%

     - 功率密度35W/in³

2. 西门子工业电源

   - 使用FF600R 12ME4模块

   - 特殊设计：

     - 防尘密封(IP54)

     - -40℃低温启动

 九、维护与可靠性

1. 预测性维护

   | 监测参数   | 预警阈值       | 检测方法          |

   |----------------|------------------|---------------------|

   | 热阻           | 增加>20%         | 红外热成像           |

   | 栅极漏电流     | >1mA             | 曲线追踪仪           |

2. 寿命延长策略

   - 降额使用：

     ```math

     I_{real} = I_{nom} \times \sqrt{\frac{150℃-T_a}{125℃}}

     ```

   - 定期维护：

     - 每6个月更换导热材料

     - 每年清洁散热系统

 十、采购与支持

- 全球供应链：

  - 标准交期：8-12周

  - 紧急通道：72小时加急(需30%溢价)

- 技术支持：

  - 英飞凌：400-820-3282

  - 在线资源：

    - IPOSIM仿真工具

    - 应用笔记(AN2018-09等)

注：具体设计时务必：

1. 进行双脉冲测试验证开关特性

2. 优化散热器设计确保热阻达标

3. 进行EMI预测试及早发现问题
