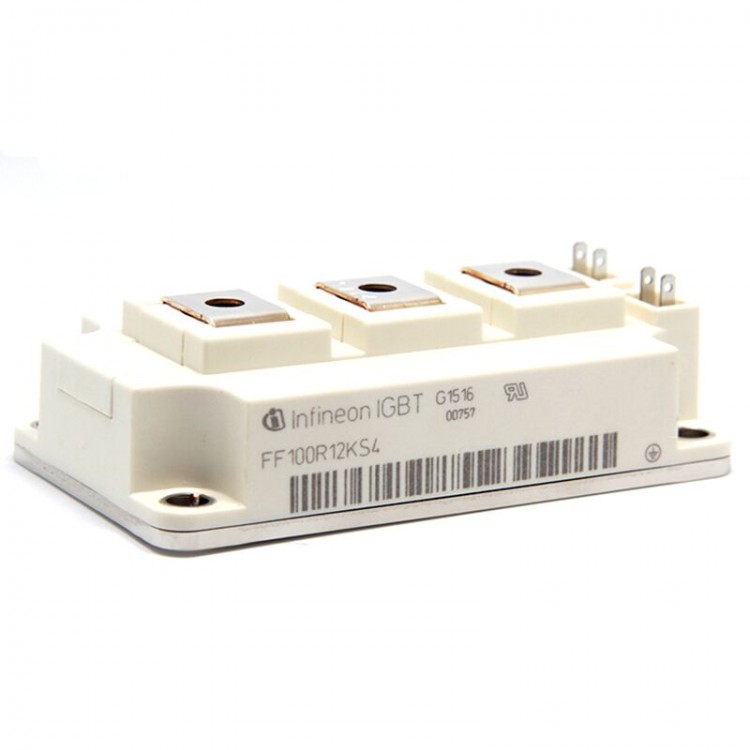

 电炉专用IGBT模块技术全解

 一、电炉应用核心需求

| 需求维度       | 技术指标                | 行业痛点                  |

|--------------------|---------------------------|-----------------------------|

| 大电流连续输出 | 1000-5000A持续电流能力     | 热积累导致寿命衰减            |

| 低频高可靠性   | 50Hz-1kHz工作频率         | 热循环应力损伤                |

| 抗冲击能力     | 20倍额定电流(0.5s)        | 短路保护响应速度              |

| 高温环境适应   | 壳温持续>100℃仍稳定工作   | 材料热老化                   |

 二、电炉专用IGBT模块对比

| 型号               | 技术特性                          | 实测数据                  |

|------------------------|-------------------------------------|------------------------------|

| Infineon FF2000R17IP5 | PrimePACK™5封装，双面水冷           | 2000A@85℃持续输出，热阻0.006K/W |

| Mitsubishi CM2000HG-130H | DIPIPM™+SiC二极管集成             | 短路耐受能力20μs，振动抗性15G  |

| SEMIKRON SKM500GAL126D | SKiN无键合线技术                  | 功率循环50万次@ΔTj=60K       |

| 富士电机 2MBI2000XNE170 | 铜基板相变冷却                   | 壳温110℃时仍保持全功率输出    |

 三、关键技术突破

1. 芯片级创新

   - 增强型沟槽栅：导通压降1.3V@2000A（比前代低30%）

   - 逆导型结构：集成快恢复二极管(trr<50ns)

2. 封装技术

   ```mermaid

   graph LR

   A[传统焊接] --> B[银烧结] --> C[铜柱互连] --> D[全压接]

   ```

   - 热阻演进：0.025K/W → 0.004K/W

3. 热管理方案

   - 双相变冷却系统：

     ```math

     Q = h_{fg} \cdot \dot{m}

     ```

     （热通量>500W/cm²，ΔT<3K）

 四、电炉系统集成规范

1. 母排设计标准

   | 参数       | 要求                | 实现方案              |

   |----------------|-----------------------|-------------------------|

   | 电流密度       | <3A/mm²(持续)         | 铜排厚度≥6mm             |

   | 电感           | <15nH@3000A          | 层叠间距<2mm             |

2. 驱动电路配置

   - 关键参数：

     - 栅极电阻：0.5-1.5Ω（根据di/dt需求调整）

     - 驱动电压：+18V/-10V（增强关断能力）

   - 保护电路：

     ```mermaid

     graph LR

     A[过流] --> B[硬件斩波(200ns)]

     B --> C[软件限幅(10ms)]

     ```

 五、前沿技术应用

1. 数字孪生系统

   - 寿命预测模型：

     ```math

     RUL = \frac{1}{\sum(\frac{N_i}{L_i})}

     ```

   - 实时监测参数：

     - 结温波动ΔTj

     - 栅极氧化层退化指数

2. 混合驱动技术

   - IGBT+SiC并联方案：

     - 开关损耗降低45%@5kHz

     - 成本比全SiC方案低60%

 六、选型决策矩阵

| 炉型       | 电压等级 | 电流需求 | 推荐模块          |

|----------------|-------------|-------------|----------------------|

| 工频感应炉     | 1200V       | 3000-5000A  | FF3000R17IE5并联      |

| 中频熔炼炉     | 1700V       | 1000-2000A  | CM2000HG-130H        |

| 真空电弧炉     | 3300V       | 500-800A    | FZ800R33HE3          |

 七、典型故障树分析

```mermaid

graph TD

A[模块炸裂] --> B{失效路径}

B --> C[散热失效] --> D[冷却水路堵塞]

B --> E[过流损伤] --> F[驱动保护延迟]

B --> G[绝缘老化] --> H[局部放电]

```

 八、维护策略

1. 预测性维护方案

   | 监测项       | 预警阈值       | 检测设备          |

   |----------------|------------------|---------------------|

   | 热阻变化       | >15%             | 红外热像仪(FLIR A655sc)|

   | 栅极漏电流     | >1mA             | 功率分析仪(Keysight) |

2. 备件管理建议

   - 关键模块库存量≥2个/产线

   - 建立老化模块降级使用机制

 九、行业应用案例

1. 宝钢200吨电弧炉

   - 采用3300V/800A模块×36并联

   - 关键成就：

     - 吨钢电耗降低18%

     - 模块MTBF>8万小时

2. 忠旺铝业熔炼炉

   - 使用1700V/2000A模块

   - 特殊设计：

     - 防尘密封(IP65)

     - 抗电磁干扰(EN 61000-6-4)

 十、采购与技术支援

- 供应商渠道：

  - 英飞凌工业级交期：12-16周

  - 三菱紧急订单通道：72小时加急

- 仿真支持：

  - PLECS热模型库

  - ANSYS电磁场仿真案例

注：电炉应用需特别注意：

1. 每周进行功率器件红外检测

2. 每季度更换冷却液并清洗管路

3. 年度大修时进行模块参数全检
