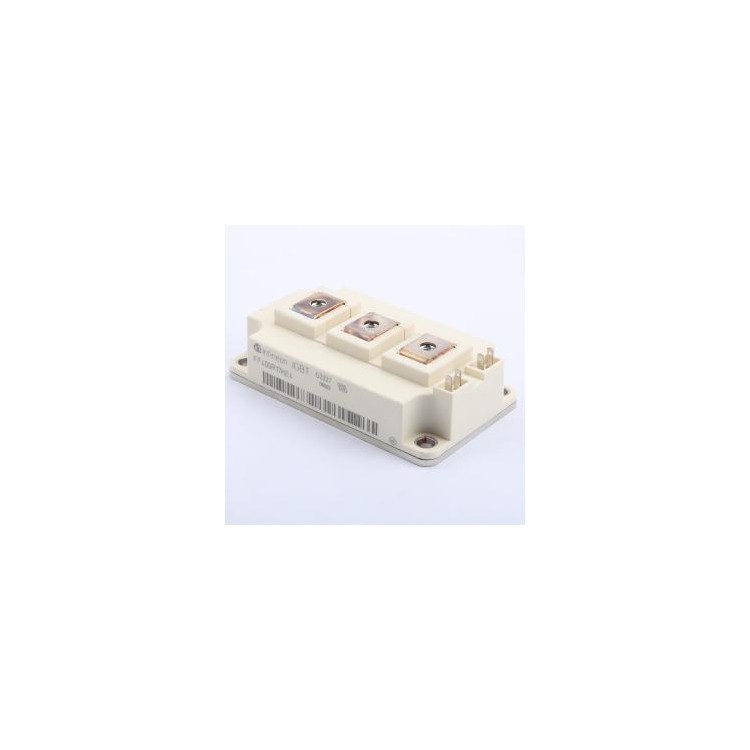

伺服控制器IGBT模块

 伺服控制器专用IGBT模块技术详解

 一、伺服系统的核心需求

| 需求维度       | 技术指标                | 行业挑战                  |

|--------------------|---------------------------|-----------------------------|

| 高频开关       | 20-50kHz工作频率          | 降低开关损耗与电磁干扰        |

| 精密控制       | 电流精度±0.5%             | 抑制寄生参数影响              |

| 动态响应       | <2μs短路保护响应          | 保障电机瞬时过载安全          |

| 紧凑设计       | 功率密度>50W/cm³          | 散热与尺寸的平衡              |

---

 二、主流伺服专用IGBT模块对比

| 型号               | 电压/电流   | 关键技术                          | 适配伺服类型          |

|------------------------|---------------|-------------------------------------|-------------------------|

| Infineon FS50R 12W2T4 | 1200V/50A    | EasyPACK™ 2B封装，集成NTC           | 中小功率伺服（≤7.5kW）   |

| Mitsubishi CM50DY-24H | 1200V/50A  | 第七代DIPIPM™，内置驱动IC            | 高精度机床伺服           |

| SEMIKRON SKM75GB12T4 | 1200V/75A  | 低电感设计（<10nH）                  | 机器人关节驱动           |

| 富士电机 6MBP50RA120 | 1200V/50A  | 铜基板直接冷却，支持高频PWM          | 工业自动化伺服           |

---

 三、关键技术特性

1. 芯片级创新

   - 薄晶圆技术：厚度减薄至70μm，降低导通损耗15%

   - 逆导型RC-IGBT：集成续流二极管，减少封装体积30%

   - 栅极优化：

     - 自适应驱动电压（+15V/-3V动态调节）

     - 集成米勒钳位功能

2. 封装技术突破

   - 三维互连结构：

     - 铜柱凸点替代键合线（杂散电感<5nH）

     - 双面散热设计（热阻降低40%）

   - 智能监测接口：

     - 集成电流检测（精度±1%）

     - 温度采样带宽1MHz

3. 伺服场景优化

   - 高频损耗模型：

     ```math

     P_{loss} = (E_{on}+E_{off})⋅f_{sw} + V_{CE(sat)}⋅I_{RMS}

     ```

   - 死区时间补偿：支持50ns级精密调整

---

 四、热管理方案

| 冷却方式       | 适用功率范围   | 性能参数                  |

|--------------------|------------------|-----------------------------|

| 强制风冷           | ≤5kW            | 风速≥8m/s，ΔT<25K           |

| 水冷               | 5-15kW          | 流量≥4L/min，ΔT<10K         |

| 相变冷却           | ≥15kW           | 热通量>200W/cm²             |

---

 五、典型应用电路设计

1. 驱动电路要点

   - 推荐驱动IC：

     - 英飞凌1ED3122MU12H（5kV隔离）

     - TI UCC5350（集成退饱和检测）

   - 布局规范：

     - 栅极环路面积<2cm²

     - 直流母线电容距模块<3cm

2. 保护策略

   - 三级保护机制：

     ```mermaid

     graph LR

     A[过流] --> B[硬件斩波(500ns)]

     B --> C[软件限流(10μs)]

     C --> D[系统关断(100μs)]

     ```

---

 六、选型决策树

```mermaid

graph TD

A[伺服功率] -->|≤3kW| B[50A模块]

A -->|3-7.5kW| C[75A模块]

A -->|≥7.5kW| D[100A+模块]

B --> E[是否需要集成驱动?] -->|是| F[选择DIPIPM]

E -->|否| G[标准IGBT+外驱]

```

---

 七、行业前沿动态

- SiC混合模块：

  - 采用SiC MOSFET+IGBT混合拓扑（如ROHM的BM635系列）

  - 开关损耗降低60%（@30kHz）

- 数字孪生模型：

  - 支持PLECS/ANSYS实时仿真

  - 可预测模块剩余寿命（误差<5%）

---

 八、维护与故障诊断

| 故障现象       | 可能原因          | 检测方法              |

|--------------------|---------------------|-------------------------|

| 过热报警           | 散热器接触不良        | 红外热成像检查界面温度    |

| 驱动波形畸变       | 栅极电阻失效          | 示波器测量V_GE   |

| 输出电流抖动       | 直流母线电容老化      | LCR表测量容值            |

---

注：具体设计需参考厂商提供的《伺服应用指南》（如Infineon的AN2019-03），建议通过官方渠道获取SPICE模型和机械图纸。
