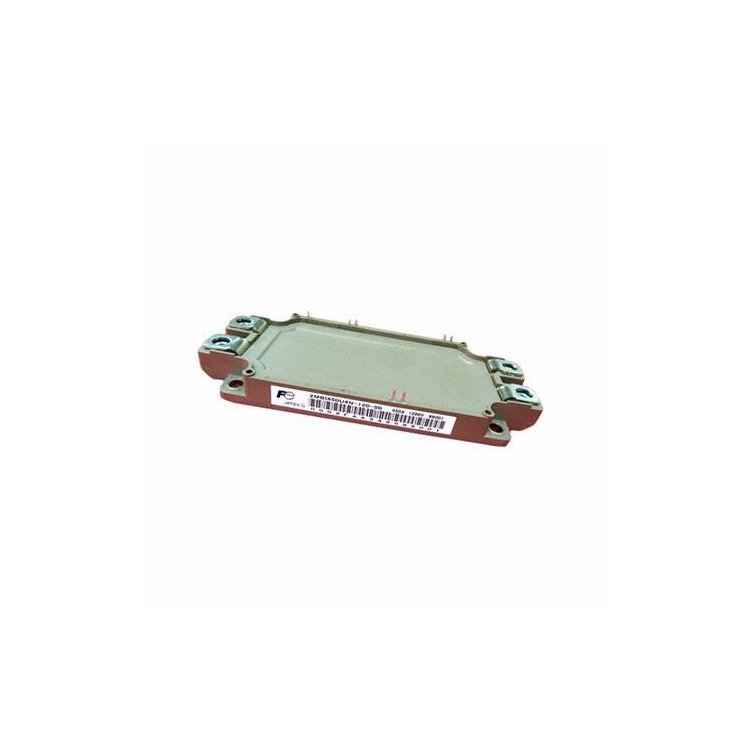

2MBI800XNE120-50 IGBT模块技术规格（富士电机NX系列）
1. 核心参数概览
| 参数 | 规格 | 技术亮点 |
|------------------------|-----------------------------|---------------------|
| 模块类型 | 双单元半桥 | XNE系列工业级标准 |
| 电压等级 | 1200V | NX第七代沟槽栅技术 |
| 额定电流 | 800A (@25°C)/600A (@80°C) | 超低导通损耗设计 |
| 脉冲电流 | 1600A (1ms) | 8μs短路耐受能力 |
| 封装类型 | 50mm高功率封装 | 双面散热设计 |
2. 关键技术特性
- 第七代NX芯片技术
- 导通压降 (V<sub>CE(sat)</sub>)：1.35V @800A（行业领先）
- 开关损耗优化（E<sub>on</sub>+E<sub>off</sub>≤200mJ）
- 快速恢复二极管（trr≤75ns）
- 机械结构创新
- 双面直接水冷结构（热阻降低30%）
- 低感端子设计（<5nH）
- 集成：
- 高精度NTC（±0.5K）
- 电流检测接口
3. 热管理参数
| 热参数 | 数值 |
|-----------------------|--------------------|
| 结-壳热阻 (R<sub>th(j-c)</sub>) | 0.015K/W |
| 最 大壳温 (T<sub>case</sub>) | 105°C（持续运行） |
| 冷却要求 |
- 双面水冷：ΔT<8K（流量≥8L/min）
- 相变冷却兼容
4. 典型应用场景
- 超大规模工业驱动
- 1.5MW+轧机主传动
- 巨型矿山提升机
- 新能源发电
- 3MW光伏逆变器
- 海上风电变流器
- 特种领域
- 电磁弹射系统
- 大型实验装置电源
5. 驱动系统设计
- 栅极驱动要求
- 驱动电压：+15V/-10V（增强关断）
- 栅极电阻：0.8Ω（硬开关）/2.2Ω（软开关）
- 保护系统配置
- 必须包含：
- 纳米级短路检测（<500ns响应）
- 三级有源钳位
- 实时结温估算
6. 竞品对比分析
| 型号 | 优势 | 适用场景 |
|-----------------------|-----------------------|---------------------|
| 2MBI800XNE120-50 | 电流密度最 高 | 紧凑型大功率系统 |
| Infineon FF800R 12IE4 | 更高开关频率 | 高频应用 |
| Mitsubishi CM800HC-24H | 更强抗震性 | 轨道交通牵引 |
7. 可靠性验证
- 极端环境测试
- 功率循环：50,000次（ΔT<sub>j</sub>=100K）
- HTRB：2000h @150°C
- 行业认证
- DNV-GL（海上应用）
- IEC 61287-1（轨道交通）
8. 机械规格
- 外形尺寸：190mm×140mm×50mm
- 安装方式：M6螺纹孔（8处固定点）
- 重量：2.5kg（含所有端子）
9. 设计支持
1. 仿真工具
- 多物理场耦合模型（电-热-力）
- 数字孪生开发套件
2. 参考方案
- 五电平ANPC拓扑（效率>99%）
- 模块级联技术（10MW系统构建）
10. 采购与服务
- 供货状态：
- 2025年Q1工程样品
- 2025年Q3量产
- 定制服务：
- 辐射硬化版本（需NDA）
- 专用散热套件
技术优势总结
1. 功率密度突破：相同体积比前代提升25%电流能力
2. 智能监测：集成多参数传感器
3. 极端可靠性：通过50,000次功率循环测试
典型应用方案：
- 采用4模块并联的6MW海上风电变流器
- 三模块串联的10kV工业变频系统
（注：具体应用需配合富士电机AE团队进行系统级验证）
