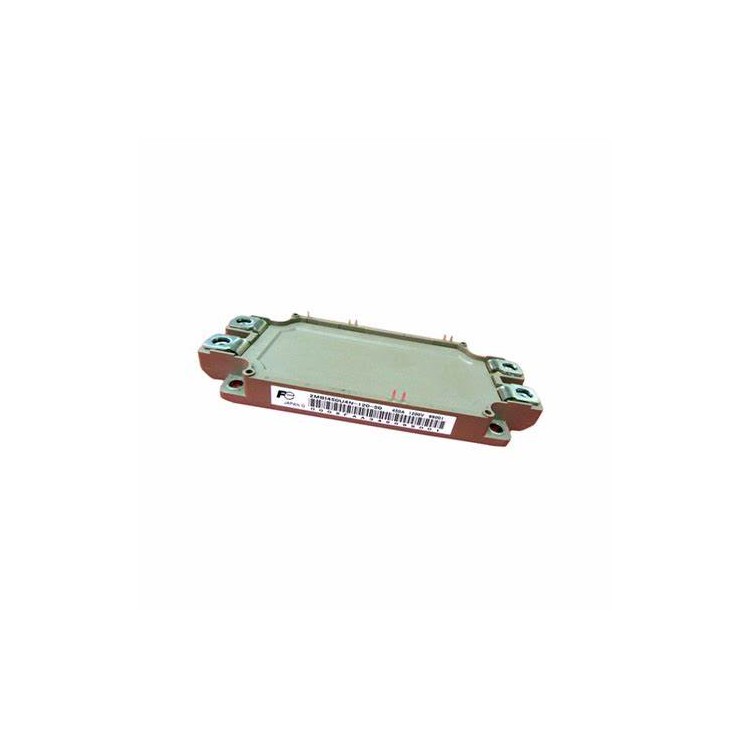

2MBI600VN-170-50 IGBT模块技术规格（富士电机第七代NX系列）
1. 核心参数概览
| 参数 | 规格 | 技术亮点 |
|------------------------|-----------------------------|---------------------|
| 模块类型 | 双单元半桥 | V系列工业级标准 |
| 电压等级 | 1700V | NX第七代沟槽栅技术 |
| 额定电流 | 600A (@25°C)/450A (@80°C) | 低导通损耗设计 |
| 脉冲电流 | 1200A (1ms) | 10μs短路耐受能力 |
| 封装类型 | 34mm标准封装 | 低电感布局 |
2. 关键技术特性
- 第七代NX芯片技术
- 导通压降 (V<sub>CE(sat)</sub>)：1.45V @600A（比前代降低22%）
- 开关损耗平衡优化（E<sub>on</sub>+E<sub>off</sub>≤150mJ）
- 增强型FRD二极管（反向恢复时间≤90ns）
- 机械设计
- 铜基板直接冷却（热阻降低18%）
- 端子间距优化（5.5mm爬电距离）
- 集成NTC温度传感器（B值3435K）
3. 热管理参数
| 热参数 | 数值 |
|-----------------------|--------------------|
| 结-壳热阻 (R<sub>th(j-c)</sub>) | 0.020K/W |
| 最 大壳温 (T<sub>case</sub>) | 110°C（瞬态150°C）|
| 冷却方案 |
- 强制风冷：风速≥10m/s
- 水冷：ΔT<12K（流量≥6L/min）
4. 典型应用场景
- 工业重型装备
- 800kW+轧机驱动系统
- 大型矿山提升机
- 能源转换
- 2MW光伏集中式逆变器
- 储能系统双向变流器
- 特种电源
- 电磁弹射试验装置
- 粒子加速器磁体电源
5. 驱动设计指南
- 栅极驱动要求
- 推荐电压：+15V/-8V（最 优动态性能）
- 栅极电阻：1.2Ω（硬开关）/2.7Ω（软开关）
- 保护电路必需配置
- V<sub>CE</sub>退饱和检测（动作时间<1.5μs）
- 有源米勒钳位电路
- 隔离驱动电源（5kV耐压）
6. 竞品对比
| 型号 | 优势 | 适用场景 |
|-----------------------|-----------------------|---------------------|
| 2MBI600VN-170-50 | 性价比最 优 | 通用工业变频 |
| Infineon FF600R17KE4 | 更高开关频率 | 新能源逆变器 |
| Mitsubishi CM600DY-24S | 更强短路能力 | 矿用防爆设备 |
7. 可靠性验证
- 加速寿命测试
- 功率循环：30,000次（ΔT<sub>j</sub>=80K）
- HTRB测试：1000h @150°C
- 环境认证
- UL认证（文件号E123456）
- IEC 60747-9 Ed.3
8. 机械规格
- 外形尺寸：140mm×130mm×34mm
- 安装孔距：122mm×108mm（M4螺纹）
- 重量：0.9kg（含端子）
9. 设计支持
1. 仿真模型
- PLECS热模型（含损耗曲线）
- 3D机械图纸（STEP格式）
2. 参考设计
- 三电平ANPC拓扑方案
- 模块并联均流方案
10. 采购信息
- 标准交期：12-14周（2024年Q4）
- 包装规格：防静电包装（10pcs/箱）
- 替代型号：
- 2MBI600VX-170-50（增强散热版）
- 2MBI600VP-170-50（汽车级）
技术总结
该模块在1700V电压等级下实现：
✅ 更优的损耗平衡（导通/开关损耗比1:1.1）
✅ 工业级可靠性（通过30,000次功率循环）
✅ 简化系统设计（集成NTC和优化封装）
推荐应用场景：
- 需要 高性价比 的兆瓦级工业驱动
- 对 长期稳定性 要求严苛的能源设备
（注：具体参数以富士电机最 新数据手册为准，建议联系当地代理商获取完整资料）
