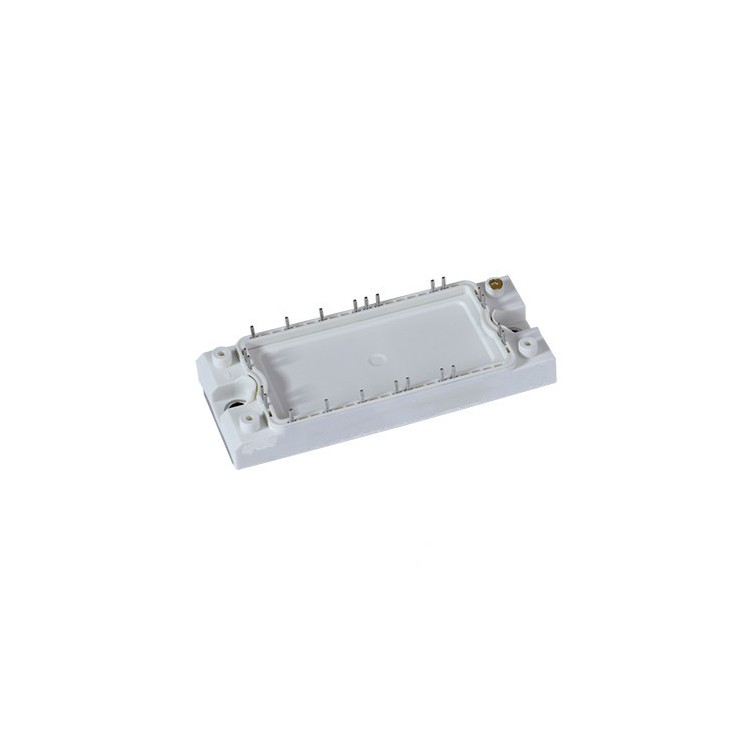

FF450R 12ME4

 FF450R 12ME4 IGBT 模块技术规格（英飞凌第四代EDT2技术）

 1. 核心参数概览

| 参数               | 规格                     | 技术定位          |

|------------------------|-----------------------------|---------------------|

| 阻断电压 (V_CES) | 1200V                      | 中高压工业级标准    |

| 额定电流 (I_C)  | 450A (@25°C)/300A (@80°C)   | 高频应用优化设计    |

| 脉冲电流能力         | 900A (1ms)                 | 5μs短路耐受能力     |

| 开关频率范围         | 8-30kHz                    | 新能源领域专用      |

 2. 关键技术特性

- 第四代ME4芯片技术

  - 导通压降 (V_CE(sat))：1.7V @450A

  - 开关损耗降低40%（E_on+E_off≤60mJ）

  - 采用微沟槽栅极+场终止层组合设计

- EconoDUAL 3封装

  - 杂散电感<15nH

  - 集成：

    - NTC温度传感器

    - 低感测端子（开尔文发射极）

 3. 热管理方案

- 单面冷却优化

  - 结-壳热阻：0.035K/W

  - 推荐散热条件：

    - 风冷：风速≥6m/s

    - 水冷：ΔT<10K（流量4L/min）

- 温度监控

  - 工作结温范围：-40℃至+150℃

  - 过温保护阈值可编程

 4. 典型应用场景

- 新能源发电

  - 150kW光伏逆变器

  - 风电变桨系统

- 工业驱动

  - 200kW伺服驱动器

  - 注塑机变频系统

- 电动汽车

  - 车载充电机（OBC）

  - 辅驱逆变器

 5. 驱动设计要点

- 栅极驱动要求

  - 电压：+15V/-5V（标准）

  - 电阻：2.2Ω（硬开关）/5.6Ω（软开关）

- 保护功能必需

  - V_CE退饱和检测

  - 有源米勒钳位

  - 栅极电压监控

 6. 可靠性验证

- 加速老化测试

  - 功率循环：50,000次（ΔT_j=60K）

  - H3TRB：1000h @85℃/85%RH

- 认证标准

  - UL认证（E322831）

  - IEC 60747-9

 7. 设计支持

- 仿真工具

  - IPOSIM在线仿真平台

  - PLECS热模型

- 参考设计

  - 两电平逆变器方案

  - 交错式PFC拓扑

 8. 采购信息

- 物理规格

  - 尺寸：130mm×140mm×30mm

  - 重量：0.45kg

- 供货状态

  - 2024年Q4量产

  - 工程样品可申请

 9. 技术优势总结

1. 高频优势：30kHz持续工作能力

2. 性价比：EconoDUAL封装降低成本

3. 易用性：标准化接口设计

4. 可靠性：工业级寿命验证

推荐应用场景：

- 50-300kW功率范围的变频系统

- 对开关频率要求较高的新能源设备

- 空间受限的紧凑型设计

（注：具体参数请以英飞凌最新数据手册为准，建议通过官网申请完整文档）
