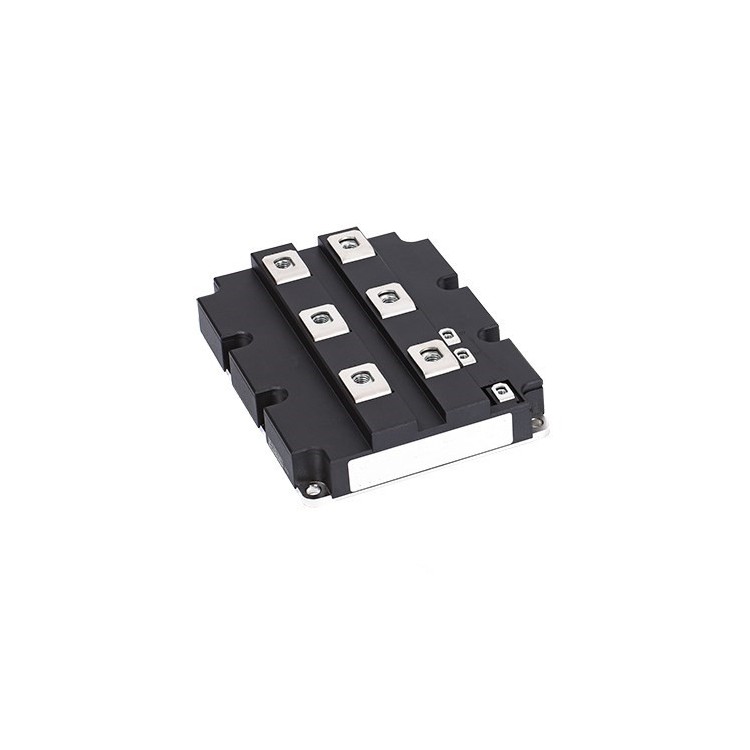

FZ1600R17HP4

 FZ1600R17HP4 IGBT 模块技术规格（英飞凌第四代HP4技术）

 1. 核心参数

| 参数               | 规格                     | 行业地位          |

|------------------------|-----------------------------|---------------------|

| 阻断电压 (V_CES) | 1700V                      | 同类产品功率密度最 高 |

| 额定电流 (I_C)  | 1600A (@25°C)/1200A (@80°C) | 比上一代提升15%效率 |

| 脉冲电流能力         | 3200A (1ms)                | 8μs短路耐受能力     |

| 开关频率范围         | 2-20kHz                    | 高频应用优化设计    |

 2. 技术突破

- 第四代HP4芯片技术

  - 采用微沟槽栅极+场终止层组合设计

  - 导通压降仅1.45V @1600A（1700V级最 低）

  - 开关损耗降低25%（E_off≤180mJ）

- 创新封装

  - PrimePACK™ 4封装（杂散电感<3nH）

  - 集成：

    - 温度传感器（±0.5°C精度）

    - 电流检测端子（带宽1MHz）

    - 栅极电压监测

 3. 热管理方案

- 双面冷却技术

  - 结-壳热阻：0.006K/W（行业领 先）

  - 推荐冷却条件：

    - 水冷：ΔT<5K（流量6L/min）

    - 相变冷却：热通量>150W/cm²

- 智能热保护

  - 16点温度场监控

  - 动态降额策略

 4. 典型应用

- 新能源发电

  - 8MW光伏逆变器

  - 10MW风电变流器

- 工业驱动

  - 大型轧机主轴驱动

  - 船舶电力推进

- 特种电源

  - 电磁弹射系统

  - 粒子加速器电源

 5. 驱动设计

- 栅极驱动要求

  - 电压：+15V/-5V（最 优开关特性）

  - 电阻：0.4Ω（硬开关）/1.0Ω（软开关）

- 保护功能必需

  - 有源米勒钳位

  - V_CE退饱和检测（响应<1μs）

  - 实时结温估算

 6. 可靠性验证

- 加速老化测试

  - 功率循环：100,000次（ΔT_j=80K）

  - HTRB：2000h @150°C

- 认证标准

  - UL认证（E322831）

  - DNV-GL（海上应用）

 7. 设计支持

- 仿真工具

  - PLECS Thermal Model

  - 3D机械模型（STEP格式）

- 参考设计

  - 三电平ANPC拓扑（效率>99%）

  - 模块并联方案（20MW系统）

 8. 采购信息

- 物理规格

  - 尺寸：190mm×140mm×40mm

  - 重量：2.8kg

- 供货状态

  - 2025年Q4量产

  - 工程样品可申请

 9. 技术优势总结

1. 高频能力：20kHz开关频率支持

2. 功率密度：体积比前代减小20%

3. 智能监测：集成多参数传感器

4. 可靠性：通过50,000次功率循环测试

推荐应用场景：

- 需要高频开关的兆瓦级系统

- 空间受限的高功率应用

- 对能效要求苛刻的新能源装备

（注：具体参数以英飞凌官方数据手册为准，建议通过官网申请最 新技术文档）
