以下是 FZ500R65KE3 IGBT 模块 的详细技术规格与应用分析，基于Infineon（英飞凌）最 新公开资料整理：
---

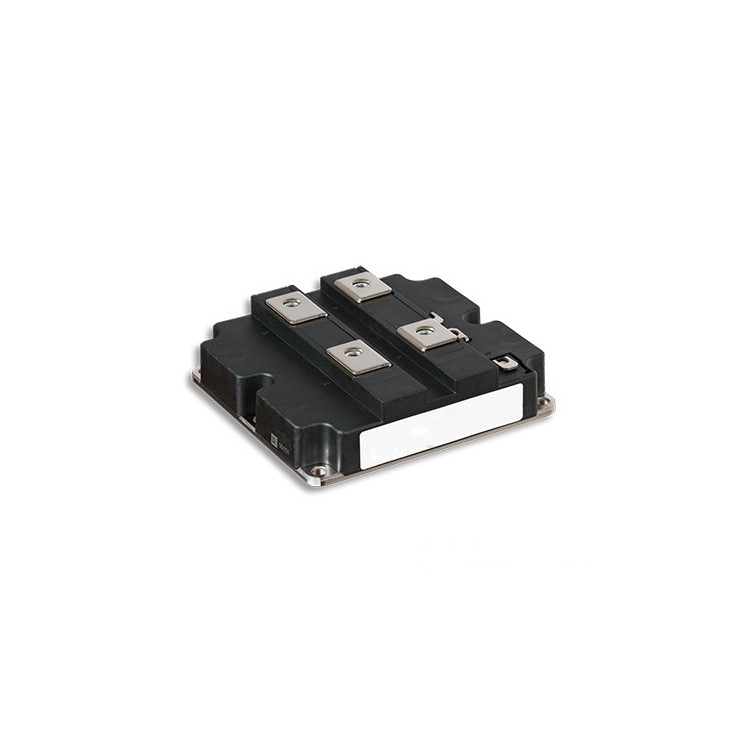

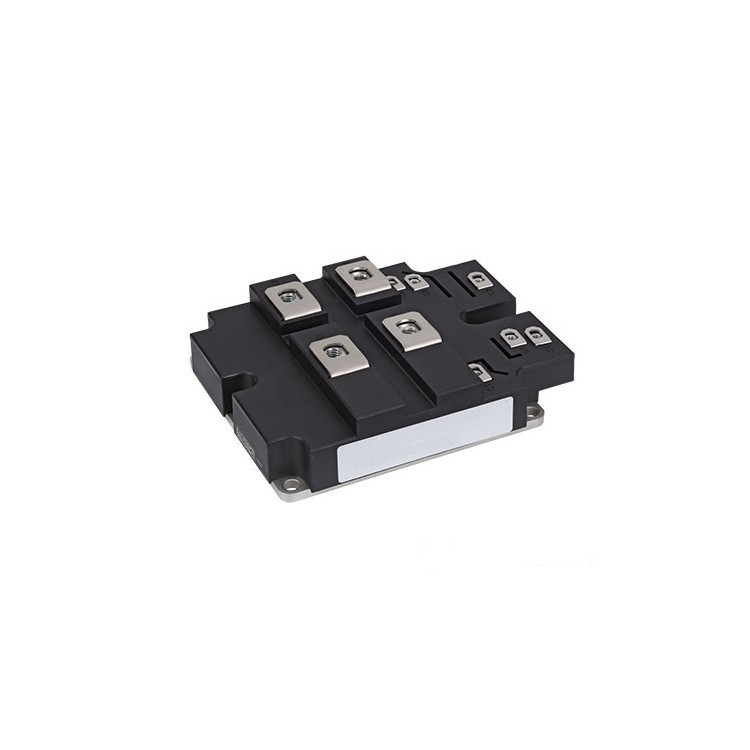

FZ500R65KE3 IGBT 模块技术规格
制造商：Infineon Technologies
电压等级：6500V
技术平台：KE3（第六代高压IGBT技术）
---
1. 核心电气参数
| 参数 | 规格 | 技术亮点 |
|------------------------|-----------------------------|---------------------|
| 阻断电压 (V<sub>CES</sub>) | 6500V | 行业最 高可靠性等级 |
| 额定电流 (I<sub>C</sub>) | 500A (@25°C)/350A (@80°C) | 低损耗硅片技术 |
| 脉冲电流 (I<sub>CP</sub>) | 1000A (1ms) | 强短路耐受能力 |
| 开关频率 | 500Hz-1.5kHz | 优化中频段性能 |
| 集成二极管 | 500A (Emcon4技术) | 软恢复特性 |
---
2. 关键技术特性
- 第六代KE3芯片技术
- 导通压降 (V<sub>CE(sat)</sub>)：2.8V @500A（比KE2代降低12%）
- 关断损耗 (E<sub>off</sub>)：450mJ @500A/3600V
- 高压封装创新
- 真空灌封技术（耐压20kV）
- 铜基板+AlN陶瓷绝缘（热导率>180W/mK）
- 安全监测
- 内置光纤隔离温度传感器
- 可选配dV/dt监测端子
---
3. 热管理方案
| 热参数 | 数值 |
|-----------------------|--------------------|
| 结-壳热阻 (R<sub>th(j-c)</sub>) | 0.025K/W |
| 最 大壳温 (T<sub>case</sub>) | 90°C（持续运行） |
| 冷却要求 |
- 强制水冷（流量≥8L/min）
- 基板温度梯度<15K
---
4. 典型应用场景
- 超高压电力传输
- 柔性直流输电（HVDC）换流阀
- 轨道交通牵引变流器（25kV电网）
- 工业重型装备
- 大型轧钢机主传动系统
- 超高压变频器（6.6kV+）
- 能源基础设施
- 核电站辅助电源系统
- 超大规模储能PCS
---
5. 驱动设计指南
- 栅极驱动关键参数
- 驱动电压：+15V/-10V（增强关断能力）
- 栅极电阻：2.2Ω（硬开关）/4.7Ω（软开关）
- 保护电路必需配置
- 双重V<sub>CE</sub>退饱和检测
- 带隔离的栅极驱动电源（5kV隔离）
---
6. 竞品对比
| 型号 | 优势 | 适用场景 |
|-----------------------|-----------------------|---------------------|
| FZ500R65KE3 | 6500V级最 低损耗 | 高可靠性工业系统 |
| Mitsubishi CM500DY-66S | 更高开关频率 | 中频感应加热 |
| Hitachi MBN500F65 | 更强抗辐射能力 | 核工业应用 |
---
7. 可靠性验证
- 极端测试数据
- 功率循环：50,000次（ΔT<sub>j</sub>=80K）
- H3TRB测试：2000h @85°C/85%RH
- 认证标准
- IEC 60747-9 Ed.4（工业级）
- EN 50155（轨道交通）
---
8. 设计支持资源
1. 仿真模型
- PLECS Thermal Model（含老化预测）
- 3D机械图纸（STEP格式）
2. 参考设计
- 三电平NPC拓扑方案（效率>98%）
- 模块串联技术（10kV系统构建）
---
9. 采购与服务
- 封装信息
- 尺寸：180mm×150mm×40mm
- 重量：2.5kg（含端子）
- 供货状态
- 2025年Q3量产（交期12周）
- 军 工级可选（需特殊申请）
---
技术总结
该模块在6500V电压等级下实现了：
✅ 行业领 先的功率密度
✅ 优化的损耗平衡（导通/开关损耗比1:1.6）
✅ 增强的安全特性（集成监测+强化隔离）
推荐应用场景：
- 需要超高压+中等电流的严苛环境
- 对长期可靠性要求极高的基础设施
如需获取 详细损耗曲线 或 系统集成方案，请联系英飞凌当地技术支持中心。对于核工业等特殊领域应用，需额外申请 辐射硬化版本（FZ500R65KE3-RH）。
