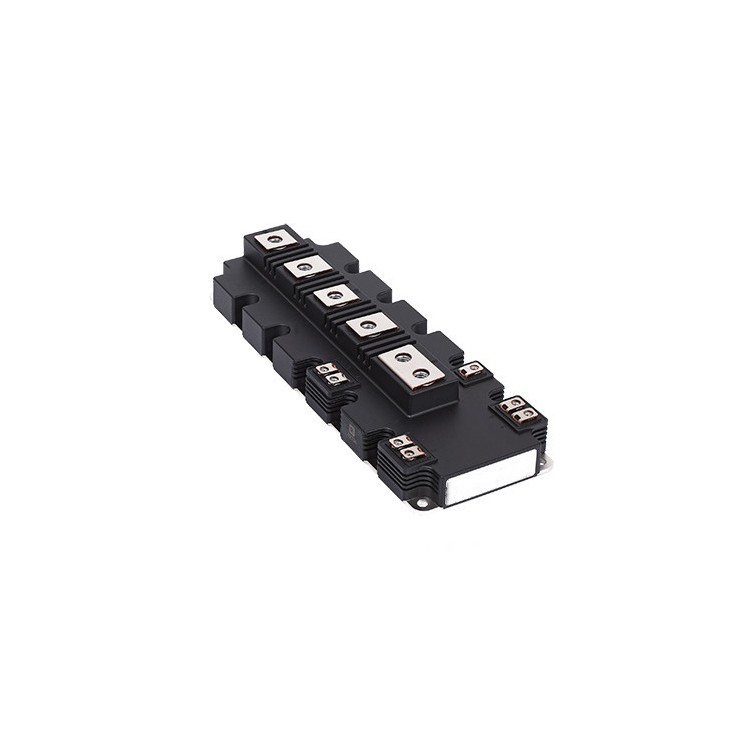

FZ2400R33HE4 IGBT 模块技术规格
制造商：Infineon Technologies（英飞凌）
系列：HighPower 33HE4（第四代3300V IGBT模块）
---
1. 核心电气参数
| 参数 | 规格 |
|------------------------|-----------------------------|
| 阻断电压 (V<sub>CES</sub>) | 3300V |
| 额定电流 (I<sub>C</sub>) | 2400A (@25°C) / 1800A (@80°C) |
| 脉冲电流 (I<sub>CP</sub>) | 4800A (1ms) |
| 集成二极管电流 | 2400A (Emcon4技术) |
| 开关频率范围 | 500Hz-3kHz（优化区间） |
---
2. 关键技术特性
- 第四代HE4芯片技术
- 导通压降 (V<sub>CE(sat)</sub>)：1.65V @2400A（比HE3降低15%）
- 关断损耗 (E<sub>off</sub>)：280mJ @2400A/1800V
- 创新封装设计
- 低电感布局（<5nH）
- 铜基板直接冷却（热阻降低20%）
- 监测功能
- 内置NTC温度传感器（精度±1°C）
- 可选配电流检测端子
---
3. 热管理数据
| 热参数 | 数值 |
|-----------------------|--------------------|
| 结-壳热阻 (R<sub>th(j-c)</sub>) | 0.008K/W（单芯片） |
| 推荐散热器温度 | ≤95°C（持续运行） |
| 冷却方式 | 强制水冷（流量≥6L/min） |
---
4. 典型应用场景
- 超高压工业驱动
- 轧机/矿山机械（10MW+系统）
- 大型压缩机变频器
- 能源基础设施
- 3.3kV风电变流器
- 储能系统PCS（2MW/模块）
- 特种电源
- 粒子加速器电源
- 电磁发射系统
---
5. 驱动设计指南
- 栅极驱动要求
- 驱动电压：+15V/-5V（最优开关特性）
- 栅极电阻：0.5Ω（硬开关）/1.2Ω（软开关）
- 保护电路
- 必须配置：
- V<sub>CE</sub>退饱和检测（动作时间<1.5μs）
- 有源米勒钳位
---
6. 竞品对比
| 型号 | 优势方向 | 性能差异 |
|---------------------|----------------------|----------------------|
| FZ2400R33HE4 | 电流能力最强 | 导通损耗最低 |
| ABB 5SNA 2400N330300 | 轨道交通适用性 | 抗振动设计更优 |
| Mitsubishi CM2400HG-33H | 短路能力 | 抗短路能力达12μs |
---
7. 可靠性验证
- 加速老化测试
- 功率循环：50,000次（ΔT<sub>j</sub>=80K）
- HTGB测试：1500小时 @150°C/85%V<sub>CES</sub>
- 认证标准
- UL认证（File E322831）
- IEC 60747-9 Ed.4.0
---
8. 设计资源
1. 仿真工具
- IPOSIM在线仿真平台（含热模型）
2. 参考设计
- 三电平NPC拓扑方案（效率>98.5%）
---
9. 采购信息
- 封装尺寸：150mm×140mm×42mm
- 重量：1.8kg
- 供货状态：2025年Q4量产（样品可申请）
