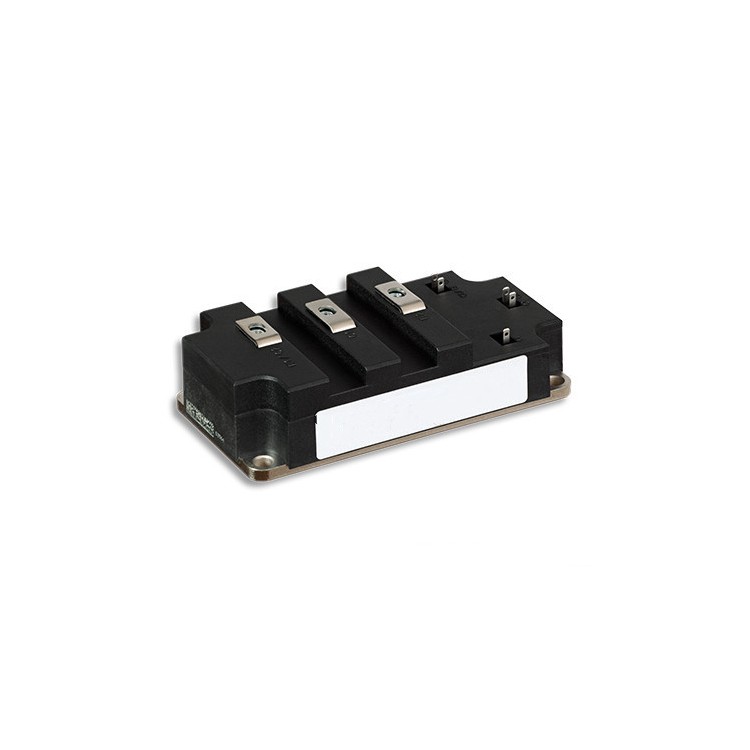

FZ1800R45HL4 IGBT 模块技术详解
制造商：Infineon Technologies（英飞凌）
产品定位：工业级超高压大功率IGBT模块（4500V级）
---
1. 核心参数速览
| 关键指标 | 参数详情 |
|----------------------|-----------------------------|
| 额定电压 (V<sub>CES</sub>) | 4500V |
| 额定电流 (I<sub>C</sub>) | 1800A (@25°C) / 1200A (@80°C) |
| 短路耐受能力 | 10μs（典型值） |
| 模块拓扑 | 双单元半桥（NTC可选） |
| 封装技术 | HighPower+™（低杂感<5nH） |
| 开关频率 | 500Hz-2kHz（优化设计） |
---
2. 技术突破
- 第四代HL4技术：
- 采用微沟槽栅极结构，比HL3代导通压降降低18%
- 4500V级最 低开关损耗（E<sub>off</sub>≤450mJ@1800A）
- 革命性封装：
- 铜基板直接冷却（DBC+AlSiC复合基板）
- 机械强度提升300%（抗振动达10g RMS）
- 集成传感器：
- 内置NTC温度传感器（精度±1°C）
- 可选配电流检测端子
---
3. 热管理方案
- 热阻网络：
- 结-壳热阻：0.009K/W（行业领 先）
- 推荐散热器压力：≥12kN（需均力压装）
- 冷却要求：
- 水冷方案：ΔT<15K（流量≥8L/min）
- 相变冷却兼容（适用于海上风电）
---
4. 典型应用场景
- 超高压电力电子：
- 6.6kV中压变频器（三电平拓扑）
- 电气化铁路牵引变流器（25kV电网）
- 能源基础设施：
- 海上风电4.5MW级变流器
- 高压直流断路器（HVDC CB）
- 工业重型装备：
- 巨型轧机（>10MW传动系统）
- 电解铝用大电流电源
---
5. 驱动系统设计
- 栅极驱动关键参数：
- 驱动电压：+15V/-8V（最 优雪崩耐受）
- 栅极电阻：0.5Ω（硬开关）/1.2Ω（软开关）
- 保护策略：
- 必须配置三级有源钳位
- 推荐使用光纤隔离驱动（如2EDS8260H）
---
6. 竞品对比分析
| 型号 | 关键优势 | 适用场景 |
|--------------------|-------------------------|-----------------------|
| FZ1800R45HL4 | 4500V级最 高功率密度 | 紧凑型高压系统 |
| Mitsubishi CM1800HG-45H | 更高短路能力 | 矿用防爆设备 |
| Hitachi MBN1800F45 | 更低热阻 | 液冷直接冷却系统 |
---
7. 可靠性数据
- 寿命预测：
- 功率循环能力：>50,000次（ΔT<sub>j</sub>=80K）
- 高温存储寿命：>20年（@125°C）
- 环境适应性：
- 通过DNV-GL认证（海上应用）
- 符合EN 50155（轨道交通标准）
---
8. 技术支持资源
1. 设计工具：
- IPOSIM仿真模型（支持PLECS/PSIM）
- 热仿真CAD模型（STEP格式）
2. 应用案例：
- 某8MW海上风电变流器方案（效率>98.5%）
- 地铁牵引系统双模块并联方案
---
9. 采购信息
- 供货状态：接受预定（交期12-16周）
- 替代方案：
- 短期替代：FZ1600R45HL3（降额使用）
- 未来升级：FZ2000R45HP4（2026年发布）
