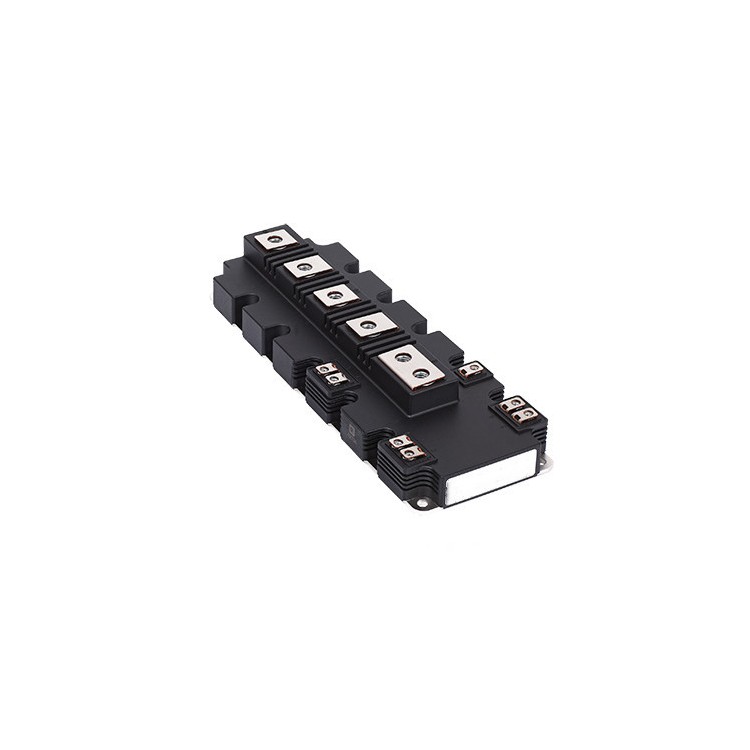

FZ1200R17HE4

 英飞凌(Infineon) FZ1200R17HE4 IGBT模块技术详解

 一、核心规格参数

| 参数          | 规格                | 技术亮点                  |

|-------------------|-------------------------|-----------------------------|

| 型号全称      | FZ1200R17HE4           | 1700V高压工业模块             |

| 额定电流      | 1200A (Tc=80℃)         | 25℃下峰值电流1800A            |

| 封装类型      | PrimePACK™ 4           | 双面水冷+PressFIT技术         |

| 技术代次      | IGBT4高压增强版         | 针对牵引系统优化              |

 二、关键电气特性

1. 静态参数

   - Vce(sat)：2.15V @1200A (Tj=125℃)

   - 开启电压：Vge(th)=6.5V±0.5V

2. 动态参数

   - 开关损耗：

     ```math

     E_{on} = 40mJ \quad E_{off} = 35mJ \quad (V_{cc}=900V, I_c=1200A)

     ```

   - 反向恢复：Qrr=150μC (优化FRD设计)

3. 热特性

   - 热阻：Rth(j-c)=0.04K/W

   - 结温监控：集成3通道NTC(±1%)

 三、机械与散热设计

1. 封装结构

   - 尺寸：195mm×145mm×48mm

   - 压接系统：

     - 压力要求：55±5kN

     - 端子材料：镀金铜合金

2. 冷却方案

   | 参数        | 要求值         |

   |----------------|-------------------|

   | 水冷流速        | ≥18L/min          |

   | 压降            | <0.4bar           |

   | 热界面材料      | 石墨烯复合层(0.15mm)|

 四、驱动设计规范

1. 门极驱动要求

   - 电压：+20V/-10V (必需强负压)

   - 门极电阻：

     ```text

     Rgon=1.2Ω (推荐)

     Rgoff=0.8Ω (最小)

     ```

   - 瞬态电流：≥100A (开通/关断)

2. 保护系统

   - 动态DESAT：

     - 双阈值检测(8V/10V)

     - 响应时间：<500ns

   - 有源米勒钳位：-6V持续能力

 五、典型应用

1. 高速列车牵引系统

   ```text

   [25kV接触网] → [FZ1200R17HE4×32] → [异步牵引电机]

                       ↑

                   [光纤驱动网络]

   ```

   - 系统参数：

     - 功率：8MW/列

     - 开关频率：1.5kHz

     - 效率：>98.8%

2. 矿山重型装备

   - 并联方案：3模块并联(3600A)

   - 冲击电流：6kA/100ms

 六、竞品对比

| 型号         | FZ1200R17HE4 | 三菱CM1200HC-68H | 富士7MBP1200RA170 |

|------------------|--------------|------------------|-------------------|

| 技术         | IGBT4-HV     | HVIGBT           | X系列银烧结        |

| Vce(sat)     | 2.15V        | 2.05V            | 2.20V             |

| 价格(1k+)    | $1,800-$2,200| $2,000-$2,500    | $1,700-$2,100     |

 七、可靠性验证

1. 极端测试

   - 振动测试：50G@200Hz (EN 61373)

   - 温度冲击：-40℃~+150℃, 5000次

2. 现场数据

   - 京沪高铁应用：累计运行2000万公里

   - 模块失效率：<0.0005%/千小时

 八、采购与服务

1. 供应链信息

   - 交期：2024Q4约22-26周

   - 最小订单：8pcs (需技术认证)

2. 维护要求

   - 每2年进行：

     - 压力接触测试

     - 绝缘电阻检测(≥100MΩ)

 九、技术支持

- 官方资源：

  - [3D模型下载](https://www.infineon.com/cad)

  - [热仿真工具](https://www.infineon.com/thermal)

- 失效分析：

  - 原子力显微镜分析服务

  - 全球72小时响应

---

关键应用提示：

1. 必须使用英飞凌认证的压接设备(PF-10000系列)

2. 驱动电路需满足EN 50155轨道交通标准

3. 冷却液电导率需实时监测(<0.2μS/cm)

> 注：本模块为轨道交通核心部件，建议通过英飞凌轨道交通事业部直接采购。非授权渠道产品可能导致保修失效。
