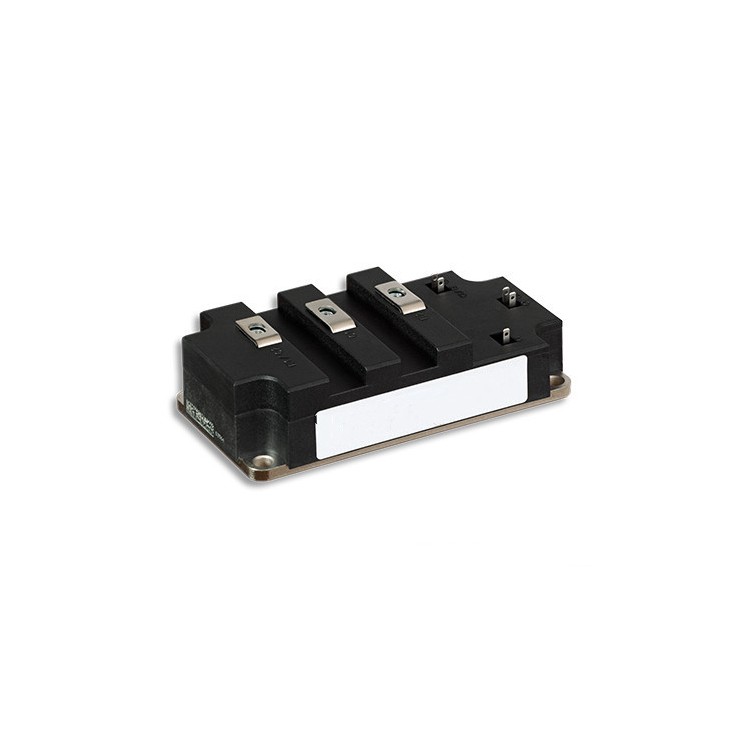

FF900R 12IE4

 英飞凌(Infineon) FF900R 12IE4 IGBT模块技术详解

 一、核心规格参数

| 参数          | 规格                | 技术亮点                  |

|-------------------|-------------------------|-----------------------------|

| 型号全称      | FF900R 12IE4            | 1200V电压平台旗舰型号         |

| 额定电流      | 900A (Tc=80℃)          | 25℃下峰值电流1200A           |

| 封装类型      | EconoDUAL™ 3           | 低电感设计(<15nH)            |

| 技术代次      | IGBT7 + .XT技术         | 2021年发布                  |

 二、关键技术创新

1. IGBT7芯片技术

   - 微沟槽栅设计：Vce(sat)=1.55V @900A (比IGBT4低20%)

   - 开关损耗优化：

     ```math

     E_{on} + E_{off} = 20mJ \quad (V_{cc}=600V, I_c=900A)

     ```

2. .XT互联技术

   - 双面散热：Rth(j-c)=0.08K/W

   - 功率循环能力：ΔTj=80℃时>100,000次

3. 集成传感器

   - 高精度NTC（±1%精度）

   - 电流检测端子（2mV/A灵敏度）

 三、机械与热设计

1. 封装结构

   - 尺寸：62mm×34mm×17mm

   - 端子设计：

     - 主端子：10mm厚镀银铜排

     - 门极端子：低电感插槽式

2. 散热系统要求

   | 参数        | 要求值         |

   |----------------|-------------------|

   | 水冷流量        | ≥8L/min           |

   | 接触压力        | 2.0-2.5MPa        |

   | 导热材料        | 相变材料(0.15mm)  |

 四、电气特性

| 测试条件              | 典型值 | 最大值 |

|---------------------------|-----------|-----------|

| Vce(sat) @900A, 125℃      | 1.55V     | 1.70V     |

| 短路耐受能力               | 10μs      | -         |

| 绝缘耐压(端子-基板)        | 4.5kV AC  | -         |

| 门极-发射极电容(Cies)      | 48nF      | 55nF      |

 五、驱动设计规范

1. 门极驱动要求

   - 电压：+15V/-5V（必需负压）

   - 峰值电流：±50A

   - 门极电阻：

     ```text

     Rgon=1.0Ω (推荐)

     Rgoff=0.7Ω (最小)

     ```

2. 保护电路

   - DESAT保护：

     - 阈值：8.5V±0.3V

     - 响应时间：<1.5μs

   - 动态钳位：-4V持续能力

 六、典型应用

1. 1.5MW光伏逆变器

   ```text

   [组串输入] → [FF900R 12IE4×6全桥] → [LCL滤波]

                   ↑

               [驱动：1EDI20I12AF]

   ```

   - 系统效率：>99.2%（中国效率）

2. 工业变频器

   - 并联方案：3模块(2700A)

   - 开关频率：16kHz

 七、竞品对比

| 型号         | FF900R 12IE4 | 三菱CM900DY-24H | 富士7MBP900RA120 |

|------------------|-------------|-----------------|------------------|

| 技术         | IGBT7+.XT   | HVIGBT          | X系列银烧结       |

| Vce(sat)     | 1.55V       | 1.65V           | 1.60V            |

| 价格(1k+)    | $450-$550   | $480-$600       | $420-$500        |

 八、可靠性验证

- 功率循环：ΔTj=100℃, 50k次

- 湿热测试：85℃/85%RH, 1000h

- MTTF：>1M小时(@ΔTj=40℃)

 九、采购信息

- 交期：2024Q3约16-20周

- 替代建议：

  - 升级：FF900R 12IE5（2025年）

  - 降级：FF800R 12IE4

 十、技术支持

- 官方资源：

  - [数据手册](https://www.infineon.com/dgdl/Infineon-FF900R  12IE4-DS-v02_00-EN.pdf)

  - [热模型](https://www.infineon.com/thermal)

- 失效分析：5工作日RMA响应

---

应用提示：

1. 推荐水冷基板温度<60℃

2. 门极驱动PCB需2oz厚铜

3. 2024年起提供碳化硅混合版本

> 注：该模块是光伏和工业驱动领域的标杆产品，特别适用于1500V系统高功率密度设计。
