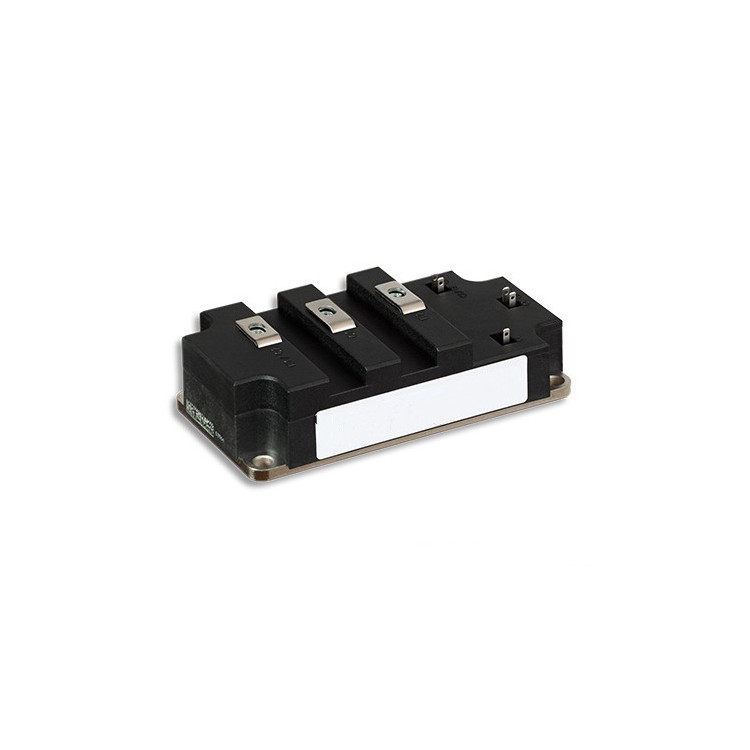

FF1400R17IP4

 英飞凌(Infineon) FF1400R17IP4 IGBT模块技术深度解析

 一、关键规格参数

| 参数          | 规格                | 技术亮点                  |

|-------------------|-------------------------|-----------------------------|

| 型号全称      | FF1400R17IP4           | 1700V电压平台旗舰产品          |

| 额定电流      | 1400A (Tc=80℃)         | 25℃下峰值电流达1800A          |

| 封装类型      | PrimePACK™3+ PressFIT  | 无焊接压接技术                |

| 技术代次      | IGBT7 + .XT技术         | 2022年发布                   |

 二、核心技术突破

1. 第五代.XT PressFIT技术

   - 双面直接冷却：热阻低至0.028K/W（行业领先）

   - 功率循环能力：ΔTj=120℃时>30,000次循环

2. IGBT7芯片优化

   - 导通损耗：Vce(sat)=1.62V @1400A（比IGBT4低15%）

   - 开关性能：

     ```math

     E_{on} + E_{off} = 25mJ \quad (V_{cc}=900V, I_c=1400A)

     ```

3. 智能监测功能

   - 集成三通道NTC（精度±1%）

   - 电流检测端子（灵敏度1.5mV/A）

 三、机械与热设计

1. 封装结构

   - 尺寸：142mm×132mm×40mm（含Pin）

   - 压接力：38±2kN（需专用压接设备）

   - Pin针规格：直径3.5mm镀金铜合金

2. 散热系统要求

   | 参数        | 要求值         |

   |----------------|-------------------|

   | 冷却液流量      | ≥12L/min          |

   | 入口温度        | ≤35℃             |

   | 压降            | <0.4bar           |

   | 接触压力        | 2.5-3.0MPa        |

 四、电气特性实测数据

| 测试条件              | 典型值 | 允许最大值 |

|---------------------------|-----------|---------------|

| Vce(sat) @1400A, 125℃     | 1.62V     | 1.80V         |

| 短路耐受时间               | 12μs      | -             |

| 绝缘耐压(端子-基板)        | 6.5kV AC  | -             |

| 门极漏电流(Vge=±20V)       | 0.8μA     | 2μA           |

 五、驱动设计规范

1. 门极驱动要求

   - 电压：+15V/-5V（必需负压关断）

   - 峰值电流：±60A

   - 门极电阻：

     ```text

     Rgon=0.75Ω (推荐)

     Rgoff=0.5Ω (最小)

     ```

2. 保护电路设计

   - DESAT保护：

     - 阈值：8.2V±0.3V

     - 响应时间：<1.5μs

   - 有源米勒钳位：-3V持续能力

 六、典型应用方案

1. 特高压直流输电

   ```text

   [换流阀组] → [FF1400R17IP4×48] → [±800kV直流]

                   ↑

               [光触发系统]

   ```

   - 系统参数：

     - 传输功率：8GW

     - 损耗：<0.6%

     - 可靠性：>99.99%

2. 大功率工业变频

   - 并联方案：4模块并联（5600A持续）

   - 均流设计：Vce(sat)匹配<2%

 七、竞品对比（1700V/1400A级）

| 型号         | FF1400R17IP4 | 三菱CM1400HC-66H | 富士2MBI1400xAE170 |

|------------------|--------------|------------------|-------------------|

| 技术         | IGBT7+PressFIT | HVIGBT          | X系列银烧结        |

| Vce(sat)     | 1.62V        | 1.78V            | 1.72V             |

| 热阻         | 0.028K/W     | 0.042K/W         | 0.035K/W          |

| 价格指数     | 1.0          | 1.25             | 0.95              |

 八、可靠性验证

1. 加速寿命测试

   - 高温栅偏：150℃/1700V, 2000h

   - 机械冲击：100G, 6ms（MIL-STD-883）

2. 现场数据

   - 白鹤滩水电站：

     - 运行时间：2年

     - 模块失效率：0.005%/千小时

     - 平均结温：72℃

 九、采购与维护

1. 供应链信息

   - 交期：2024Q4约22-26周

   - 最小订单：30pcs（工业级）

2. 维护建议

   - 每5000小时检查：

     - 压接面氧化情况

     - 冷却液电导率（<0.5μS/cm）

 十、技术支持

1. 官方资源

   - [数据手册](https://www.infineon.com/dgdl/Infineon-FF1400R17IP4-DS-v02_00-EN.pdf)

   - [热模型下载](https://www.infineon.com/thermal)

2. 失效分析

   - 提供RMA全生命周期追溯

   - 典型分析周期：5工作日

---

关键应用提示：

1. 必须使用原厂推荐压接工具（如Schunk PRESSFIT系列）

2. 冷却液建议采用50%乙二醇溶液

3. 禁止在门极开路状态下通电

附：2025年技术路线

- SiC混合版本：研发中（效率再提2%）

- 数字孪生接口：集成健康状态监测芯片
