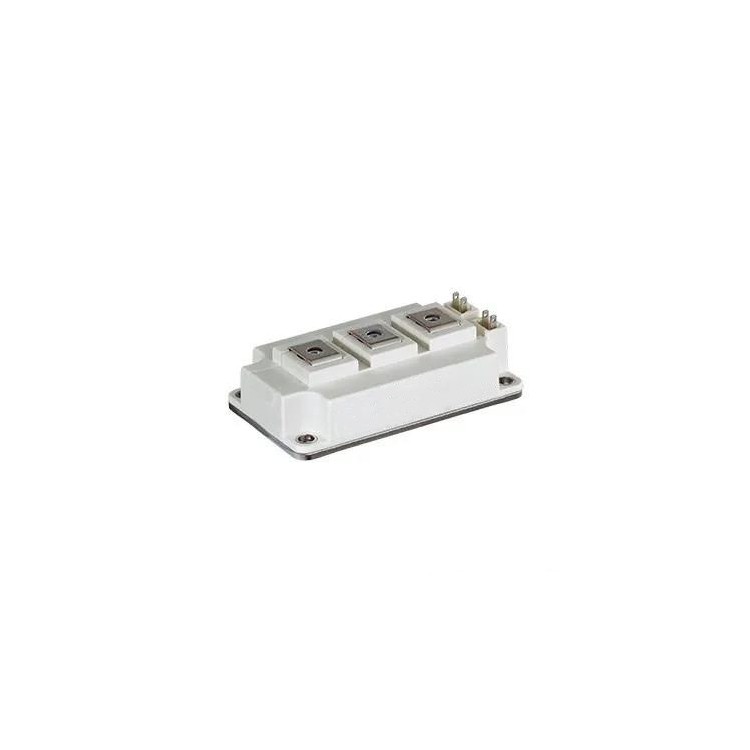

IGCT模块

 IGCT（集成门极换流晶闸管）模块技术全景解析

 一、IGCT核心特性

1. 技术本质

   - GTO晶闸管进化版：通过集成门极驱动电路实现硬关断能力

   - 电压/电流：4.5kV-6.5kV/1kA-6kA（远超IGBT能力范围）

   - 开关速度：开通di/dt＞3kA/μs，关断时间＜10μs

2. 与IGBT对比

   | 参数       | IGCT            | 高压IGBT         |

   |----------------|---------------------|---------------------|

   | 电压等级       | 4.5kV-10kV          | 1.7kV-6.5kV         |

   | 导通损耗       | 更低（无尾电流）     | Vce(sat)存在        |

   | 开关频率       | 500Hz-2kHz          | 2kHz-20kHz          |

   | 系统效率       | 99.3%（HVDC应用）    | 98.5%               |

 二、主流厂商与产品

1. ABB（现日立能源）

   - 5SHY系列：

     - 5SHY55L4500（4.5kV/4kA）

     - 特点：Press-Pack压接封装，用于±800kV特高压工程

2. 三菱电机

   - GCT系列：

     - GCT6032AC45（4.5kV/6kA）

     - 创新：逆导型设计（RC-IGCT），体积缩小30%

3. 英飞凌

   - IGCT-HD系列：

     - SD60GX61C4（6kV/6kA）

     - 技术：直接光触发（无需门极驱动板）

 三、关键参数解析（以5SHY55L4500为例）

| 参数          | 数值             | 工程意义                      |

|-------------------|---------------------|----------------------------------|

| 阻断电压          | 4.5kV               | 适用于3.3kV AC系统                |

| 通态电流          | 4kA（Tc=85℃）       | 需水冷散热（ΔTj＜40℃）            |

| 通态压降          | 1.85V（@3kA）       | 导通损耗仅IGBT的60%               |

| 关断损耗          | 15J/脉冲            | 决定散热器尺寸                    |

| 门极驱动功率      | 50W（峰值）         | 需专用驱动电源                    |

 四、典型应用场景

1. 超高压直流输电（HVDC）

   - 上海庙-山东±800kV工程：采用576个5SHY55L4500模块

   - 系统损耗：＜0.7%（输送功率8000MW）

2. 大功率工业驱动

   - 轧钢机主传动：6kV/5MW系统用GCT6032AC45×12

   - 开关频率：300Hz（转矩脉动＜0.5%）

3. 船舶电力推进

   - 航母电磁弹射：IGCT并联实现20kA脉冲电流

 五、封装技术演进

1. Press-Pack压接式

   - 优点：双面散热，热阻＜0.02K/W

   - 挑战：安装压力需精 确控制（30-50kN）

2. 逆导集成（RC-IGCT）

   - 三菱方案：反向恢复电荷Qrr降低40%

3. 光触发技术

   - 英飞凌方案：通过光纤直接触发，抗EMI能力提升

 六、驱动系统设计

```text

[典型驱动电路]

  光纤信号 → 驱动电源（±20V/50A） → 门极单元 → IGCT

                  ↑

              故障检测（dV/dt监控）

```

- 关键要求：

  - 关断电流上升率＞1kA/μs

  - 驱动电缆长度＜2m（降低电感）

 七、行业趋势

1. 混合开关技术

   - ABB开发 IGCT+SiC二极管 混合模块（损耗再降15%）

2. 智能化升级

   - 集成温度/电流传感器（如三菱GCT-AI系列）

3. 中压领域渗透

   - 3.3kV/2kA模块抢占轧机变频器市场

 八、选型建议

1. HVDC项目：首 选ABB 5SHY系列（工程验证成熟）

2. 工业变频：三菱逆导型GCT（体积优势）

3. 特殊环境：英飞凌光触发IGCT（高EMC要求）

维修提示：

- 定期检测门极单元电容容量（容值下降10%即需更换）

- 使用红外热像仪监测压接面温度均匀性

附：最 新研发动态（2024）

- 碳化硅IGCT：美国CPES实验室原型器件（10kV/1kA）

- 超导IGCT：欧盟SST-800项目探索液氮冷却方案
