 半导体功率模块技术全景解析

半导体功率模块是电力电子系统的核心部件，集成了IGBT、MOSFET、SiC/GaN等器件，广泛应用于新能源发电、电动汽车、工业变频等领域。以下是主流功率模块的深度技术剖析：

---

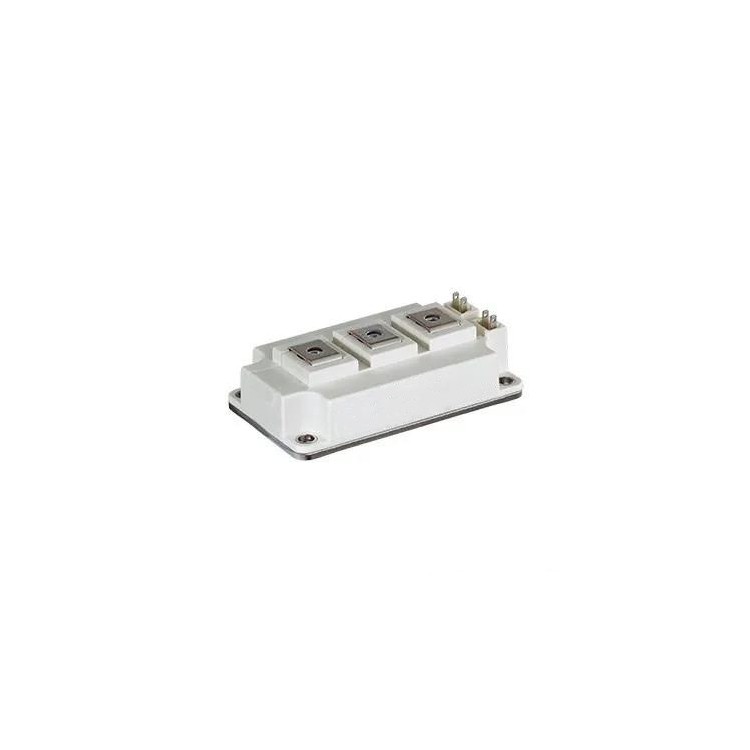

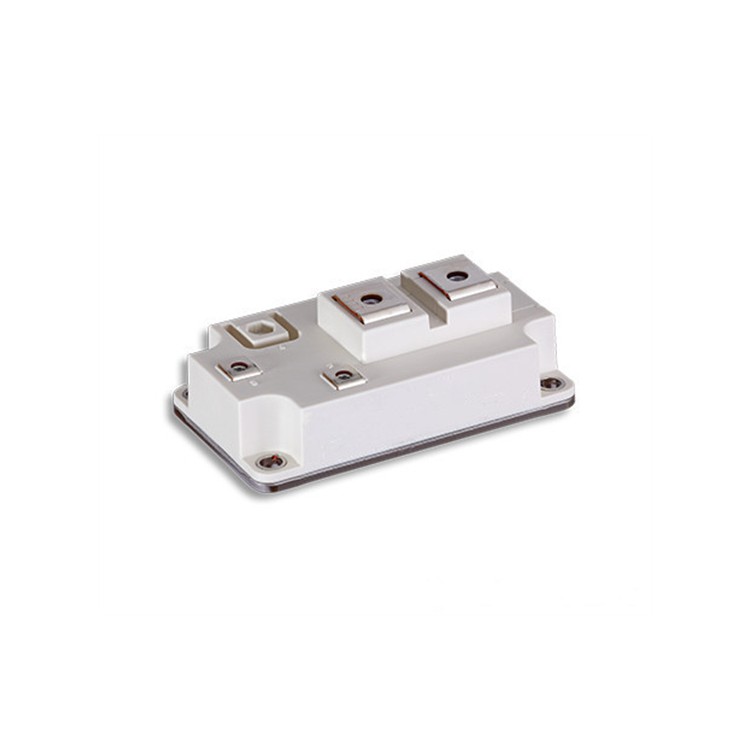

 一、半导体模块核心类型与技术演进

| 类型       | 代表技术               | 电压/电流范围       | 效率优势          | 典型应用          |

|----------------|--------------------------|-----------------------|---------------------|---------------------|

| IGBT模块   | 沟槽栅+场终止（Trench FS）| 600V-6.5kV/10A-3600A | 中频段（2-20kHz）最优 | 工业变频器、轨道交通 |

| SiC模块    | 碳化硅MOSFET+肖特基二极管 | 650V-3.3kV/20A-600A  | 高频（50kHz+）损耗降40% | 光伏逆变器、车载充电 |

| GaN模块    | 氮化嫁HEMT集成驱动        | 100V-900V/5A-100A    | MHz级开关能力       | 5G电源、激光雷达     |

| IPM模块    | IGBT+驱动+保护电路集成    | 600V-1.2kV/5A-100A   | 系统体积缩小50%      | 家电、伺服驱动器     |

---

 二、关键技术参数解析

1. 静态参数

   - Vces/Vds：阻断电压（如1200V IGBT适配690VAC系统）

   - Ic/Id：25℃标称电流（需按结温降额，如150℃时降额30%）

   - Vce(sat)/Rds(on)：导通损耗关键指标（SiC模块Rds(on)仅mΩ级）

2. 动态参数

   - Esw(on/off)：开关能量（SiC模块＜IGBT的1/5）

   - Qrr：反向恢复电荷（影响二极管续流损耗）

3. 热管理参数

   - Rth(j-c)：结到壳热阻（Press-Pack封装可＜0.03℃/W）

   - Tj(max)：SiC模块可达175-200℃（传统IGBT 150℃）

---

 三、主流厂商旗舰产品对比

| 厂商   | 旗舰模块           | 技术亮点                          | 实测性能                     |

|------------|-----------------------|-------------------------------------|--------------------------------|

| 英飞凌 | FF900R 12IE5           | 1200V/900A EconoDUAL3封装，Vce=1.55V | 光伏逆变器效率＞99% @16kHz      |

| 三菱   | CM600DY-24S           | 1200V/600A SiC混合模块               | 开关损耗比IGBT低60% @50kHz      |

| 富士   | 2MBI300xAA120-50      | 1200V/300A X系列纳米银烧结            | 功率循环能力提升3倍（ΔTj=125℃） |

| Wolfspeed | CAS300M12BM2       | 1200V/300A全SiC设计                  | 车载充电机功率密度＞10kW/L      |

---

 四、模块封装技术演进

1. 传统封装

   - EconoDUAL：英飞凌标准封装，适用＜600A场景

   - 62mm/34mm：三垦/富士中小功率封装

2. 先进封装

   - Press-Pack：ABB高压模块无焊接设计（如5SNA系列）

   - SiPLIT：赛米控分立式散热，热阻降低30%

   - DSC：直接散热铜基板（ROHM SiC模块采用）

3. 集成化趋势

   - IPM：内置驱动+保护（如三菱DIP-IPM）

   - PIM：集成整流+逆变+制动（富士7MBP系列）

---

 五、选型设计要点

1. 电压等级

   - 光伏：1500V系统需1700V模块（留1.4倍裕量）

   - 工业：690VAC选1200V模块

2. 电流容量

   - 按峰值电流选型（如电机启动电流3倍额定值）

   - SiC模块可超频使用（结温余量大）

3. 散热设计

   - 水冷基板温度＜70℃（ΔTj=125℃-70℃=55℃安全裕量）

   - 导热硅脂厚度建议50-100μm（如BERGQUIST HTCP-10）

---

 六、失效模式与可靠性提升

| 失效现象     | 根本原因              | 解决方案                      |

|------------------|-------------------------|---------------------------------|

| 焊料层疲劳开裂   | 温度循环CTE不匹配        | 改用银烧结（如富士X系列）          |

| 铝线键合脱落     | 机械振动+电迁移          | 采用铜线键合或无线封装（Press-Pack）|

| 门极氧化层击穿   | dv/dt过高导致栅极振荡    | 门极电阻优化+负压关断（-15V）      |

---

 七、行业前沿动态

1. 双面散热（DSC）

   - 英飞凌.XT技术热阻降低30%（如FF900R 12IE5）

2. 智能功率模块

   - 集成电流/温度传感器（如三菱第7代DIP-IPM）

3. 宽禁带材料革命

   - 罗姆SiC模块（BSM300D12P3E004）成本下降40%

   - GaN Systems的900V GaN模块（GS-065-011-1-L）支持MHz开关

---

选型支持：

提供具体应用场景（如光伏组串式逆变器1500V/100kW），可推荐：

- SiC方案：Wolfspeed CAS300M12BM2（3并联）

- IGBT方案：英飞凌FF600R 12ME4（6并联） + 三菱DIODE模块
