 东芝（Toshiba）光耦（光电耦合器）技术详解

东芝光耦以其高隔离电压、快速响应和工业级可靠性著称，广泛应用于电源控制、工业通信、电动汽车等领域。以下是其核心产品线、技术特性及选型指南：

---

 一、东芝光耦的核心技术特点

1. 高隔离电压

   - 隔离电压 3750Vrms~5000Vrms（如TLP785J），符合 IEC 60747-5-5 和 UL 1577 标准。

   - 爬电距离 ≥8mm（增强绝缘型）。

2. 高速响应

   - 传输延迟 低至0.5μs（如TLP2361），支持 10Mbps 高速通信（适用于CAN总线隔离）。

   - 共模瞬态抗扰度（CMTI） ＞50kV/μs（如TLP5702）。

3. 宽温度范围

   - 工作温度 -40℃~+110℃（工业级），部分型号达 +125℃（汽车级，如TLP5231）。

4. 低功耗设计

   - 输入侧驱动电流 低至1mA（如TLP190B），适合电池供电设备。

---

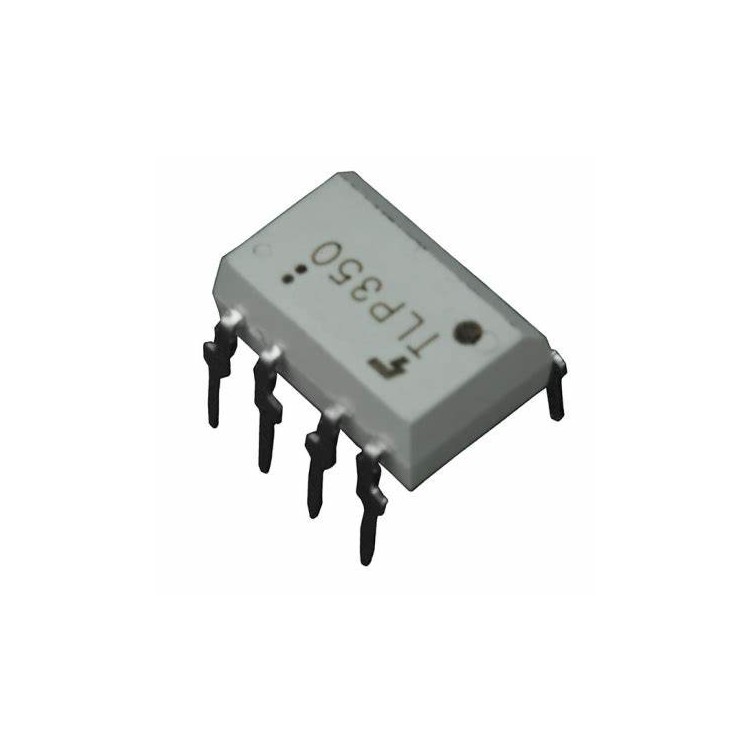

 二、主力产品系列及选型对比

| 系列         | 类型              | 关键参数                     | 典型型号          | 应用场景          |

|------------------|----------------------|--------------------------------|---------------------|---------------------|

| TLP7xx       | 晶体管输出           | Vceo=80V, CTR=50~600%          | TLP785(GB)          | 电源反馈、PLC        |

| TLP23xx      | 高速逻辑输出         | 速度=1Mbps, CMTI=25kV/μs       | TLP2361             | 数字隔离、SPI通信    |

| TLP57xx      | IGBT驱动专用         | 峰值输出电流=±2.5A, CMTI=50kV/μs | TLP5702             | 变频器、EV充电桩     |

| TLP19xx      | 低功耗型             | IFmin=1mA, CTR=100~300%        | TLP190B             | 物联网设备、传感器   |

| TLP52xx      | 汽车级               | AEC-Q100认证, Ta=125℃          | TLP5231             | 车载BMS、OBC        |

---

 三、关键参数解析（以TLP5702为例）

| 参数          | 数值             | 意义                                  |

|-------------------|---------------------|------------------------------------------|

| 隔离电压      | 3750Vrms            | 输入/输出电气隔离强度                     |

| 峰值输出电流  | ±2.5A               | 直接驱动中小功率IGBT/GaN器件              |

| 传输延迟      | 0.5μs (max)         | 影响开关频率响应                          |

| CMTI          | 50kV/μs             | 抗共模干扰能力，关键指标                  |

| 工作温度      | -40℃~+110℃         | 工业级温度范围                            |

---

 四、典型应用电路设计

1. IGBT驱动电路（以TLP5702为例）

   ```text

   [MCU PWM] → [TLP5702输入] → [输出级推挽电路] → [IGBT门极]

                   ↑

                +15V/-8V隔离电源

   ```

   - 设计要点：

     - 输入侧串联电阻 Rin=（Vcc-1.2V）/IF（IF推荐5~10mA）。

     - 输出侧门极电阻 Rg=2~10Ω（平衡开关速度与EMI）。

2. 数字隔离通信（TLP2361）

   ```text

   [MCU TX] → [TLP2361] → [远程设备RX]

   ```

   - 注意：需匹配波特率（1Mbps时线长＜1m）。

---

 五、与竞品对比（东芝 vs. Broadcom vs. Vishay）

| 特性          | 东芝TLP5702      | Broadcom ACPL-332J | Vishay VO3120     |

|-------------------|---------------------|-----------------------|-----------------------|

| 隔离电压      | 3750Vrms            | 5000Vrms              | 3750Vrms              |

| 输出电流      | ±2.5A               | ±2.0A                 | ±2.5A                 |

| CMTI          | 50kV/μs             | 30kV/μs               | 25kV/μs               |

| 价格（1k+）   | $1.8~2.2            | $2.5~3.0              | $1.5~2.0              |

---

 六、选型与使用注意事项

1. 选型要点

   - 电压需求：低压控制（如5V MCU）选TLP190B，高压驱动选TLP5702。

   - 速度需求：＞1Mbps通信需TLP23xx系列。

2. 可靠性设计

   - 输入侧加 TVS管（如SMAJ5.0A）防浪涌。

   - PCB布局时保持 ＞5mm 的初次级间距。

3. 失效模式

   - CTR衰减：长期使用后电流传输比下降（建议初始CTR＞100%）。

   - 绝缘老化：高温高湿环境下定期检测隔离电阻（需＞10^11Ω）。

---

 七、行业趋势

1. 集成化

   - 东芝推出 光耦+DC-DC隔离电源 模块（如TLP5214A），简化设计。

2. 车规升级

   - 符合 AEC-Q100 Grade 1 的TLP52xx系列，支持48V轻混系统。

3. 低功耗化

   - 新一代TLP19xx系列功耗降低30%（IFmin=0.5mA）。

---

推荐替换型号：

- 若TLP785缺货，可替换为 Broadcom ACPL-217（需验证CTR匹配）。

- 高速应用可替代为 Silicon Labs Si8621（数字隔离器，非光耦）。

提供具体应用场景（如输入电压、隔离等级）可进一步优化选型建议。
