 ABB IGBT模块技术详解

ABB（原隶属于瑞士ABB集团，现部分业务由日立能源承接）的IGBT模块以高可靠性、工业级耐久性和定制化设计著称，广泛应用于高压变频器、轨道交通、智能电网等领域。以下是其核心产品线、技术特性及典型应用的深度解析：

---

 一、ABB IGBT模块的核心技术特点

1. 高压大电流能力

   - 电压覆盖 1.2kV~6.5kV，电流最高达 3600A（如5SNA 3600G650300）。

   - 采用 SPT++（Soft Punch Through）芯片技术，优化导通损耗与开关损耗的平衡。

2. 低热阻封装

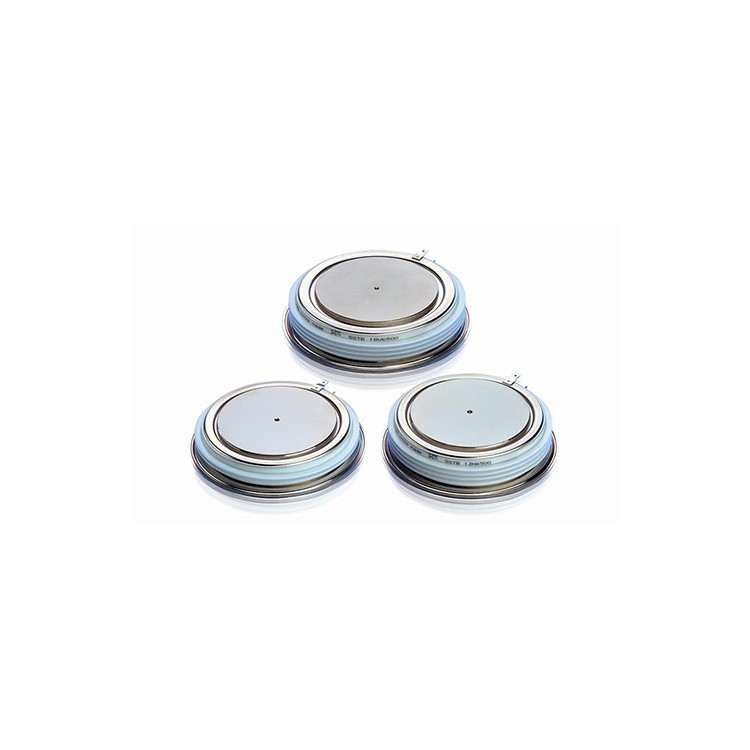

   - Press-Pack压接式封装（如5SNA系列），无焊线设计，热阻（Rth(j-c)）低至 0.03℃/W，适用于高功率密度应用。

   - 部分模块集成 AlSiC基板，提升散热效率。

3. 高可靠性设计

   - 通过 IEC 60747-9 功率循环测试（ΔTj=125℃, ＞10万次循环）。

   - 湿度敏感等级 MSL 0（可直接回流焊）。

4. 定制化拓扑

   - 提供 NPC（中性点钳位）、ANPC（有源NPC）、PIM（功率集成模块） 等拓扑结构，适配不同变流需求。

---

 二、主力产品系列及参数对比

| 系列         | 电压/电流       | 关键技术                     | 典型型号               | 应用领域          |

|------------------|--------------------|--------------------------------|--------------------------|---------------------|

| 5SNA         | 1.2kV-6.5kV/300A-3600A | Press-Pack压接封装，SPT++芯片 | 5SNA 1500G450300（4.5kV/1500A） | 高压变频器、HVDC    |

| 5STP         | 1.7kV-3.3kV/400A-2400A | 低电感端子设计，Vce(sat)＜2.1V | 5STP 08D4200（4.2kV/800A） | 风电变流器          |

| 5SY          | 600V-1.7kV/100A-600A  | 标准EconoDUAL封装，内置NTC     | 5SY 4042-7（1.7kV/400A）  | 工业驱动、UPS       |

---

 三、关键参数解析（以5SNA 1500G450300为例）

| 参数          | 数值             | 意义                                  |

|-------------------|---------------------|------------------------------------------|

| Vces          | 4.5kV               | 阻断电压，适用于3.3kVAC系统               |

| Ic (@25℃)     | 1500A               | 需根据实际工作温度降额（如80℃时约900A）   |

| Vce(sat)      | 2.05V (@Ic=1500A)   | 导通损耗关键指标                          |

| Esw (on+off)  | 450mJ (@125℃)       | 开关损耗，影响高频应用效率                |

| Rth(j-c)      | 0.035℃/W            | 热阻越低，散热性能越好                    |

| Tj(max)       | 150℃                | 允许最高结温（推荐＜125℃以延长寿命）      |

---

 四、典型应用场景

1. 高压直流输电（HVDC）

   - 采用 6.5kV/3000A 模块（如5SNA 3000G650300），搭配NPC拓扑，转换效率＞99%。

2. 轨道交通牵引变流器

   - 使用 3.3kV/1200A 模块（如5STP 12D3300），支持再生制动能量回馈。

3. 智能电网SVG

   - 推荐 1.7kV/800A 模块（5SY 4042-7），开关频率达5kHz，动态响应快。

---

 五、与竞品对比（ABB vs. Infineon vs. Mitsubishi）

| 特性          | ABB 5SNA 1500G450300 | Infineon FZ1200R45HL3 | Mitsubishi CM1200HC-66H |

|-------------------|-------------------------|--------------------------|----------------------------|

| 电压/电流     | 4.5kV/1500A             | 4.5kV/1200A              | 6.5kV/1200A                |

| 封装技术      | Press-Pack              | PrimePACK™ 3            | HVIGBT                     |

| Vce(sat)      | 2.05V                   | 2.15V                    | 2.3V                       |

| 价格定位      | 高端（$2000+/模块）     | 中高端（$1500+/模块）     | 高端（$2500+/模块）         |

---

 六、使用与维护要点

1. 驱动设计

   - 需匹配 ±15V门极驱动电压，推荐ABB原装驱动板（如GD3000系列）。

   - 门极电阻 Rg=2.2Ω（平衡开关速度与EMI）。

2. 散热管理

   - 强制水冷（流速＞6L/min），基板温度维持＜70℃。

   - 安装压力 15-20kN（Press-Pack模块需专用压具）。

3. 失效预警

   - 监测 Vce(sat)漂移（＞10%需更换）。

   - 定期检查端子氧化（接触电阻增大导致过热）。

---

 七、行业趋势与替代方案

1. 碳化硅（SiC）混合模块

   - ABB推出 SiC二极管+IGBT芯片 的混合模块（如5SNA 2400G453300），损耗降低20%。

2. 智能模块

   - 集成 温度/电流传感器（如5STP 08D4200T），支持状态监测。

3. 停产型号替代

   - 5SNA 1200G450300可替换为 Infineon FZ1200R45HL3（需调整驱动参数）。

---

选型支持：

若需具体型号的驱动电路或散热设计，请提供：

- 系统电压/功率

- 冷却方式（风冷/水冷）

- 开关频率要求

ABB IGBT模块以高可靠性著称，尤其适合严苛工业环境，但需注意其高压型号的安装专业性。
