 Power驱动板技术详解

---

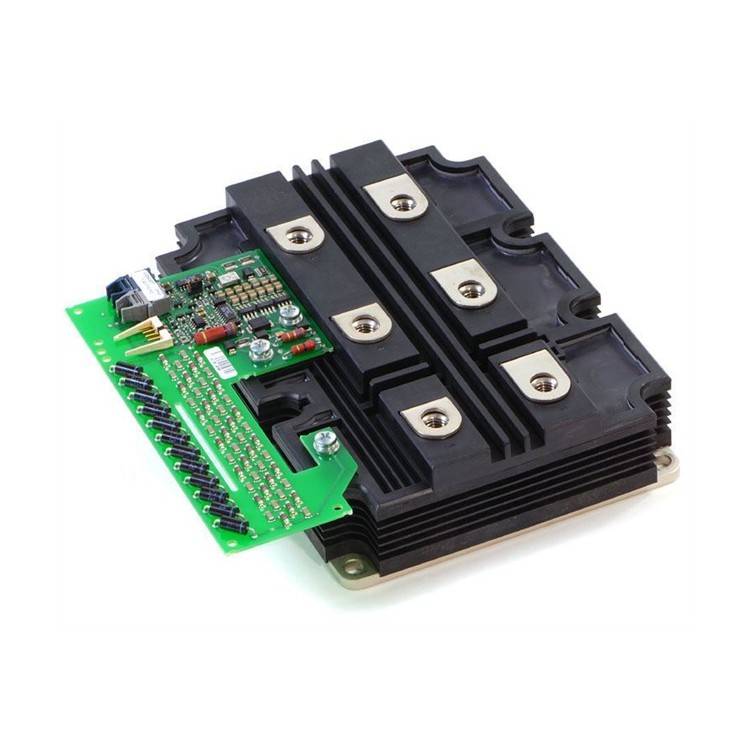

 一、Power驱动板核心功能

1. 核心任务

   - 将控制信号（PWM/SPI）转换为功率器件（IGBT/SiC/MOSFET）所需的驱动信号

   - 提供电气隔离（2500V~5000V RMS）

   - 实时保护（短路/过流/过温/欠压）

   - 状态反馈（故障信号、温度、电流）

2. 关键性能指标

   | 参数          | 工业级标准          | 汽车级标准（AEC-Q100） |

   |-------------------|-------------------|----------------------|

   | 驱动电压          | +15V/-8V         | +18V/-5V             |

   | 峰值驱动电流      | 2A~15A           | 5A~30A               |

   | 传播延迟          | <100ns           | <50ns                |

   | 隔离响应时间      | <1μs             | <500ns               |

   | 工作温度          | -40°C~+125°C     | -40°C~+150°C         |

---

 二、硬件架构设计

```mermaid

graph TB

    A[MCU控制信号] --> B[信号隔离]

    B --> C[栅极驱动IC]

    C --> D[功率放大]

    D --> E[功率器件]

    E --> F[电流/温度检测]

    F --> G[故障保护]

    G --> C

```

 1. 关键电路模块

| 模块          | 核心器件示例                | 功能说明                     |

|-------------------|---------------------------|----------------------------|

| 隔离电路          | ADuM4135（磁隔离）         | 5kV隔离，100Mbps传输        |

| 栅极驱动IC        | 1EDI20I12AH（Infineon）    | 4A峰值，DESAT保护           |

| 功率放大          | IXDN614（IXYS）            | 14A瞬态电流，推挽输出        |

| 保护电路          | TLV3501（比较器）           | 过流快速响应（<200ns）       |

 2. 隔离方案对比

| 类型       | 带宽     | 延迟    | 成本   | 适用场景               |

|---------------|---------|--------|-------|----------------------|

| 光耦隔离       | 1MHz↓   | 500ns  | 低     | 低频工业驱动（<10kHz） |

| 磁隔离         | 50MHz↑  | 30ns   | 中     | 汽车电驱/高频SiC       |

| 电容隔离       | 100MHz↑ | 10ns   | 高     | 超高频数字电源         |

---

 三、保护机制设计

1. 三级保护体系

   - 一级（硬件）：DESAT检测（响应时间<1μs）

   - 二级（固件）：过流/过温软件保护（响应时间<10μs）

   - 三级（机械）：熔断器/接触器硬关断（响应时间<100ms）

2. DESAT电路设计

   ```plaintext

   IGBT_Coll ──[BYV26E]──[100Ω]──[0.1μF]── 比较器（阈值6.5V）

                   │

                  [1nF]  // 消隐电容

                   │

                  GND

   ```

3. 米勒钳位实现

   - 负压关断：-5V~-8V（通过N-MOS管实现）

   - 动态调整：根据Vge波动自动调节钳位力度

---

 四、PCB设计规范

1. 叠层设计（4层板）

   | 层  | 功能                | 关键规则                  |

   |--------|---------------------|-------------------------|

   | Top    | 信号走线            | 栅极走线宽度≥1.5mm       |

   | L2     | 完整地平面          | 避免功率地分割            |

   | L3     | 电源层（±15V）      | 10μF+100nF去耦电容组      |

   | Bottom | 功率回路            | 2oz铜厚，低阻抗布局        |

2. EMC设计要点

   - 栅极电阻并联铁氧体磁珠（如Murata BLM18PG121SN1）

   - 关键信号线包地处理（间距≤1mm）

   - 隔离电源跨接Y电容（2.2nF/2kV）

---

 五、典型应用电路

 1. 半桥驱动电路

```plaintext

[MCU_PWM]──[ADuM4135]──[1EDI20I12AH]──[RG=2.2Ω]──[IGBT]

                   │                      │

                  [隔离电源]             [DESAT检测电路]

```

 2. 关键元件选型

| 元件        | 推荐型号                 | 参数要求               |

|----------------|------------------------|----------------------|

| 栅极电阻        | Vishay WSL2010         | 2.2Ω, 1W, 无感        |

| 退耦电容        | TDK C3216X7R1H105K     | 1μF, 50V, X7R        |

| 快恢复二极管    | STTH6003W              | 600V, 3A, trr=15ns   |

---

 六、测试验证流程

1. 动态测试

   - 开关波形测试：使用高压差分探头（如Tektronix THDP0200）验证tr/tf<100ns

   - 隔离耐压测试：2500VAC/60s（符合IEC 61800-5-1）

2. 老化测试

   - 高温高湿（85°C/85%RH）满载运行1000小时，监测参数漂移

---

 七、选型推荐

| 应用场景       | 推荐方案                          | 核心优势                  |

|-------------------|---------------------------------|-------------------------|

| 工业变频器        | 1EDI20I12AH + ADuM4135          | 高性价比，5kV隔离         |

| 电动汽车电驱      | UCC5870-Q1 + ISO5852S           | 汽车级认证，功能安全ASIL-D |

| 光伏逆变器        | SID1182K + SCALE-2              | 集成电源，支持SiC          |

---

 八、故障排查手册

| 现象          | 可能原因                | 解决方案              |

|-------------------|------------------------|---------------------|

| 驱动无输出        | 隔离电源故障            | 检查原边供电12V       |

| IGBT过热          | 栅极电压不足            | 测量Vge幅值（≥±15V） |

| DESAT误触发       | 消隐时间过短            | 调整RC至1.5μs        |

---

 九、前沿技术

1. 智能驱动技术

   - 集成AI预测算法（如TI的Smart Gate Driver）

   - 实时健康状态监测（RUL预测）

2. 无线栅极驱动

   - 采用RF传输控制信号（如Infineon的无线BMS技术延伸）

---

注：具体设计需结合功率器件参数（如IGBT的Qg、SiC的Ciss）。高频应用建议使用矢量网络分析仪（如Keysight E5061B）验证阻抗匹配。
