 Infineon（英飞凌）IGBT模块 技术深度解析

---

 一、Infineon IGBT模块核心系列

Infineon作为全球功率半导体领 导者，其IGBT模块覆盖从工业到汽车的全场景应用，以下是主力系列：

| 系列         | 型号示例          | 电压/电流      | 技术特点                          | 典型应用               |

|------------------|----------------------|-------------------|---------------------------------------|--------------------------|

| EconoDUAL™ 3 | FF600R 12ME4          | 1200V/600A        | 第7代微沟槽技术，Vce(sat)=1.55V       | 工业变频器、UPS           |

| PrimePACK™   | F3L400R10W3S7F_B11   | 1700V/400A        | Press-Fit引脚，双面散热               | 风电变流器、轨道交通       |

| HybridPACK™  | FS800R08A6P2B        | 800V/800A         | 汽车级（AEC-Q101），集成NTC           | 电动汽车主驱逆变器         |

| XHP™         | F3L300R07W2E3_B11    | 650V/300A         | 低电感设计（<5nH）                    | 伺服驱动、光伏逆变器       |

| CoolSiC™     | FF6MR 12W2M1_B11      | 1200V/200A        | SiC MOSFET，开关损耗降低60%           | 高频电源、充电桩           |

---

 二、关键参数详解（以FF600R 12ME4为例）

| 参数               | 数值                     | 测试条件              | 工程意义                          |

|------------------------|-----------------------------|-------------------------|--------------------------------------|

| 阻断电压 (Vces)        | 1200V                       | Ic=0A                   | 适配690VAC工业母线                    |

| 额定电流 (Ic)          | 600A @Tc=80°C               | 连续工作                | 需降额使用（Tc>80°C时每℃降1.5%）      |

| 饱和压降 (Vce(sat))    | 1.55V                       | Ic=600A, Vge=15V        | 导通损耗主导场景的关键参数             |

| 开关损耗 (Eon+Eoff)    | 25mJ                        | Ic=300A, Vcc=600V       | 高频应用需重点优化                     |

| 热阻 (Rth(j-case))     | 0.10 K/W                    | 单芯片                   | 散热设计基准值                        |

| 最 高结温 (Tjmax)       | 175°C                       | -                       | 允许短时过载至200℃（≤10秒）           |

---

 三、封装技术与机械设计

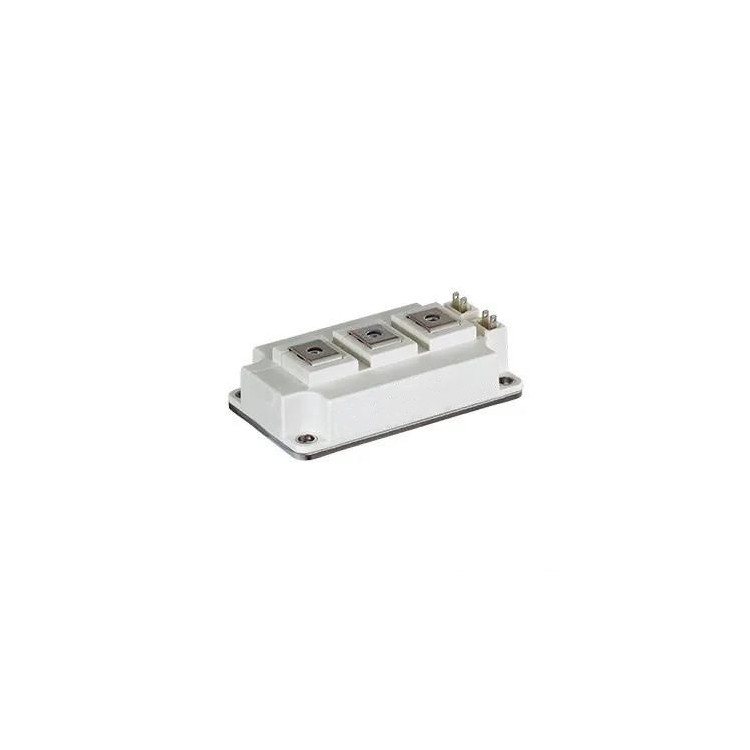

1. EconoDUAL™ 3封装：

   - 尺寸：62mm × 108mm × 17mm

   - 安装：M4螺钉（扭矩1.5Nm），推荐导热膏：BERGQUIST SIL PAD 1200

   - 端子：

     - 主端子：铜排直连（最 大截面积50mm²）

     - 信号端子：弹簧触点（接触电阻<1mΩ）

2. PrimePACK™创新设计：

   - 双面冷却（热阻降低40%）

   - Press-Fit引脚（免焊接，适合自动化产线）

   - 集成电流传感器（如TLI4970）

---

 四、应用设计指南

 1. 驱动电路设计

- 推荐驱动IC：

  - 1ED020I12-F2（2A输出，3kV隔离）

- 栅极电阻计算：

  ```math

  R_g = \frac{t_{rise}}{2.2 \times C_{ies}} \quad (\text{典型值2.2Ω-10Ω})

  ```

- 保护功能配置：

  - DESAT检测：阈值7V±0.5V，消隐时间1μs

  - 米勒钳位：负压关断（-5V至-8V）

 2. 散热方案选型

| 冷却方式   | 热阻要求          | 适用电流范围      | 推荐散热器型号              |

|---------------|-----------------|-----------------|---------------------------|

| 自然对流       | Rth<0.3 K/W     | Ic≤300A         | Fischer SK104 150SA       |

| 强制风冷       | Rth<0.15 K/W    | 300A<Ic≤500A    | Aavid 6298BG（6m/s风速）   |

| 水冷           | Rth<0.05 K/W    | Ic>500A         | Lytron MC10（流量4L/min）  |

 3. 缓冲电路设计

- RCD吸收参数：

  - C=0.47μF（MKP电容，如B32778J2475K）

  - R=10Ω（无感电阻，如Vishay WSL系列）

  - D=SiC肖特基（如Cree C4D10120D）

---

 五、可靠性验证数据

| 测试项目       | 标准                  | Infineon指标      |

|--------------------|--------------------------|----------------------|

| 功率循环 (PCsec)   | IEC 60747-9             | 50,000次 ΔVce<5%     |

| 高温栅极偏置 (HTGB)| JESD22-A108             | 150°C/1000h，漏电流<1μA |

| 机械振动           | IEC 60068-2-6           | 10g @20-2000Hz通过   |

---

 六、选型对比工具

1. 损耗计算器：

   - Infineon IPOSIM在线工具（支持开关/导通损耗模拟）

2. 交叉参考：

   | 竞品型号       | Infineon替代型号     | 优势               |

   |--------------------|-------------------------|-----------------------|

   | Mitsubishi CM600DU-24NF | FF600R 12ME4          | 导通损耗低15%          |

   | Fuji 6MBI600V-120-50 | F3L600R 12W3S7F_B11    | 热阻降低20%            |

---

 七、技术支持资源

1. 官方渠道：

   - [Infineon IGBT页面](https://www.infineon.com/igbt)

   - 应用笔记（如AN2015-05《高频驱动设计指南》）

2. 开发套件：

   - eval-1ED020I12-F2（含隔离电源和故障保护）

---

 八、注意事项

1. 存储与处理：

   - ESD敏感：需防静电包装（HBM≥2kV）

   - 湿度敏感等级（MSL）：3级（拆封后168小时内焊接）

2. 测试安全：

   - 高压测试需差分探头（如Lecroy HVD3106）

3. 降额规则：

   - 电流降额：Tc>80°C时，每℃降1.5%额定电流

---

注：具体参数以Infineon最 新数据手册为准（如FF600R 12ME4_DS_v03_00）。建议通过[Infineon MyCase](https://www.infineon.com/support)获取定制化技术支持。
