电机测试底座:打造稳定可靠的测试环境

电机测试底座作为电机性能测试的关键设备，其设计与制造直接关系到测试数据的准确性和可靠性。一个电机测试底座不仅需要具备高刚性、高稳定性，还要能够适应不同类型电机的安装需求，同时兼顾操作的便捷性和安全性。本文将深入探讨如何打造稳定可靠的电机测试环境，从材料选择、结构设计、减振措施、安装调试等多个维度进行解析。

一、电机测试底座的核心技术要求

电机测试底座的首要任务是确保测试过程中电机安装的稳固性，避免因振动或位移导致测试数据失真。根据国际标准ISO19401和GB/T92392006对机械振动的要求，测试底座的固有频率应至少高于电机高工作转速对应频率的3倍，以避免共振现象。这就要求底座结构须具有足够的质量和刚度。

在材料选择方面，铸铁（如HT250）和焊接钢结构是常见的两种方案。铸铁底座具有良好的阻尼特性，能吸收高频振动，但其制造周期长、重量大。焊接钢结构则具有更高的设计灵活，通过合理的加强筋布置可以达到与铸铁相当的刚性，且更适合定制化需求。对于测试场合，花岗岩平台因其低的热膨胀系数和优异的振动衰减特性成为选择，但成本较高。

二、结构设计的工程实践

现代电机测试底座普遍采用模块化设计理念，通过标准化接口实现快换型。典型的底座结构包括：

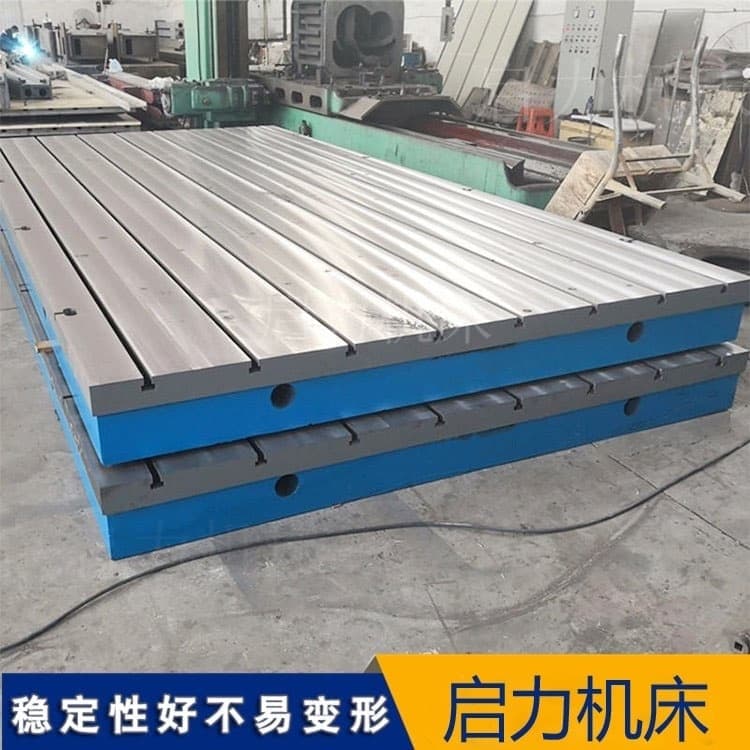

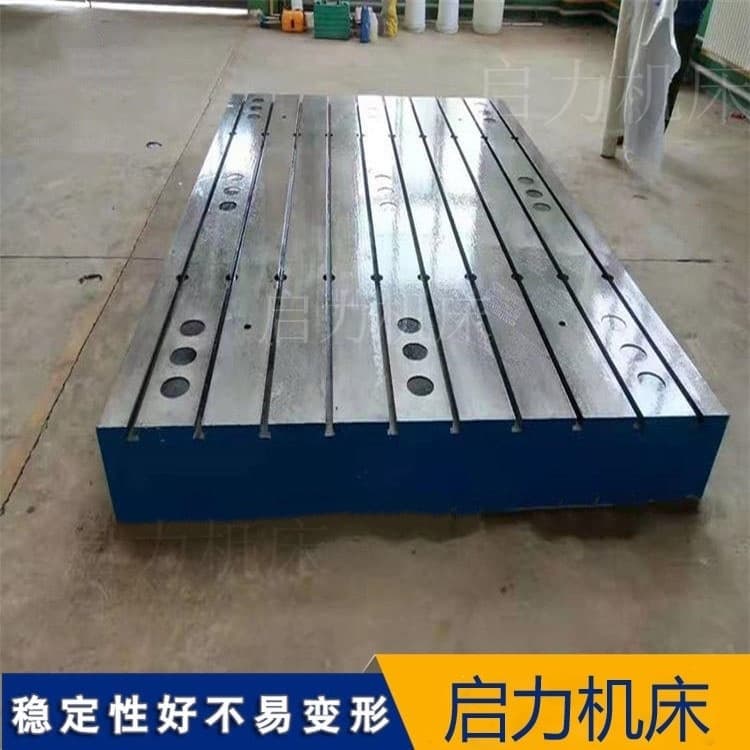

1.基础平台：厚度通常不低于50mm的钢板或铸铁平台，表面经过磨削处理（平面度≤0.05mm/m）

2.安装定位系统：包含T型槽、螺纹孔阵列或磁性夹具等多种形式，以适应不同尺寸电机

3.调平机构：可调节高度的地脚或气囊隔振器，确保底座水平度在0.02mm/m以内

4.辅助系统集成：内置冷水道、电缆管理通道等实用功能

三、振动控制的关键技术

电机测试中的振动主要来源于三个方面：转子不平衡、电磁力波动和机械传动误差。的减振措施包括：

被动隔振：使用橡胶隔振垫或弹簧阻尼系统，适用于中低频振动隔离。某实验室数据显示，合理选择的橡胶隔振器可降低振动传递率达70%

主动隔振：采用电磁作动器的主动控制系统，特别适合测试场合，可将振动控制在0.1μm量级

混合隔振：结合被动与主动技术的优势，如气浮平台配合主动阻尼器，在半导体制造领域已有成功应用

打造稳定可靠的电机测试环境是一项系统工程，需要综合考虑机械设计、材料科学、振动控制和智能监测等多个技术领域的协同创新。随着新材料、新工艺的不断涌现，以及数字化技术的深合，未来电机测试底座将向着更高精度、更强适应性和更智能化的方向发展，为电机产品的研发和质量控制提供更加坚实的基础支撑。企业在规划测试平台时，应根据自身产品特点和测试需求，选择适合的技术方案，同时预留足够的升级空间以适应技术演进。
