高强度T型槽地轨 地槽铁 设备安装基础平台 大型铸梁平台

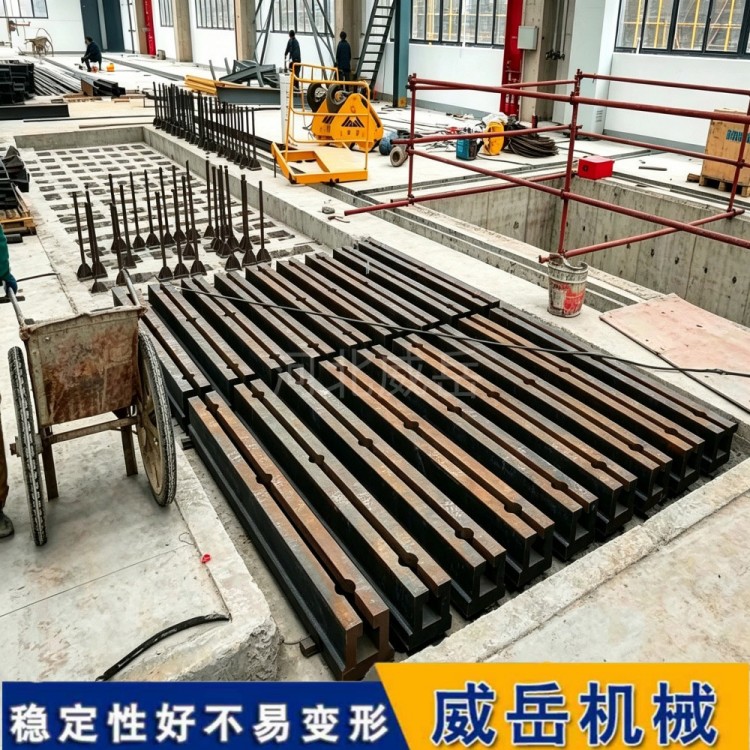

T型槽地轨拼接是一个精细活，关键在于打好基础、控制精度和处理好拼接细节。它的核心就是保证基础稳固、拼接平直、受力均匀，否则会影响设备定位精度和使用寿命。以下是几个需要特别注意的方面：

1. 地基是根本：打好“里子”工程

地基处理不好，后期很容易沉降变形，前面的精度工作就白费了。

基础强度与养护：安装地面的混凝土强度至少需要C30以上，厚度不小于200mm，而且养护期要足够，新浇筑的地面最好养护满28天再安装，确保不会开裂、起砂。

地面平整度：安装前要用2米靠尺或激光水平仪检查地面，平整度误差最好控制在3mm/2m以内。如果有坑洼或凸起，需要用高强度水泥砂浆修补或打磨平整。

2. 精度控制：遵循“从单根到整体”的步骤

精度控制有一套规范的流程，不能只盯着某一根轨道。

放线定位：根据设备图纸，用全站仪或激光投线仪在地面弹出地轨的纵向基准线和横向基准线，弹线偏差要≤0.5mm/5m。并在周边设立2-3个统一水平基准点，作为后续找平的共同参照。

先调单根，再拼整体：先把单根地轨通过垫铁初步调平，然后用框式水平仪（精度0.02mm/m）精调，让单根地轨在1米内的水平度误差≤0.05mm/m。之后再以这根为基准，调整相邻地轨，确保它们之间的高度差≤0.05mm，整体直线度误差≤0.1mm/5m。

受力要均匀：调平后，用0.02mm的塞尺检查地轨和垫铁的接触面积，要≥80%，避免有地方悬空。地轨跨度大于4米时，中间要加辅助支撑，防止自重导致变形。

3. 拼接处是“软肋”，需要特殊处理

拼接处是整个轨道系统中最薄弱也最关键的环节。

严控缝隙：相邻地轨拼接时，端面必须贴合紧密，缝隙要≤0.1mm（用塞尺检查，0.1mm塞尺插不进为合格），否则油污、粉尘会渗进去，引起锈蚀。

加强固定：拼接处要用10-15mm厚的加强板和高强度螺栓紧固。由于此处受力集中，螺栓拧紧的扭矩通常要比其他位置高10%。

预留伸缩缝：如果安装总长度超过10米，要在地轨拼接处预留2-3mm的伸缩缝，并用弹性密封胶填充，防止温度变化引起地轨顶死或变形开裂。温度每变化10℃，一根10米长的地轨大约会伸缩1.1mm。

4. 固定与灌浆：确保长期稳定

螺栓对角拧紧：紧固地脚螺栓时，要遵循对角、分次拧紧的原则，不能一次拧死，防止地轨受力不均而翘曲。拧紧后要立即复测水平度，如果变了就需要松开微调垫铁再拧紧。

二次灌浆填充：地轨调平固定后，需要在地轨底部和基础之间的缝隙里灌注无收缩灌浆料或环氧树脂。这能让地轨受力更均匀，减少振动传递。灌浆后要按要求养护（通常7天以上），期间不能放置重物或受到振动。

5. 验收与维护：定期“体检”

安装后验收：验收时需要用原检测工具复核，确保每米水平度≤1mm，全长≤2mm，两条轨道的平行度偏差＜2mm。并做好记录，作为日后维护的基准。

日常维护：T型槽内的铁屑要用压缩空气或软毛刷清理，别用硬物刮伤槽壁。长期不用要涂防锈油。建议每半年到一年复测一次精度，检查螺栓是否松动。
