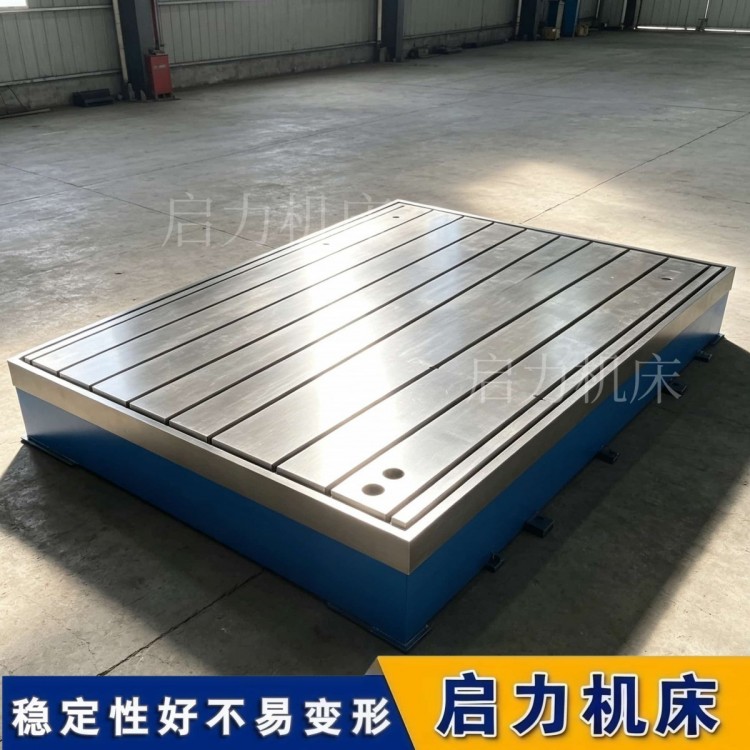

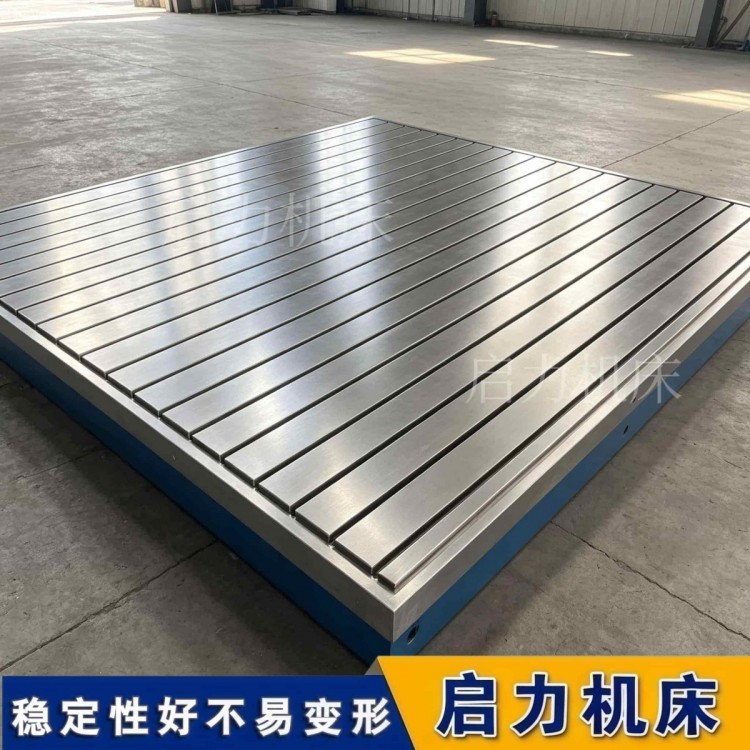

试验铁地板预埋地脚螺栓快装 2000x1500mm

发动机台架固定实操：从T型槽选型到铁地板安装，讲透不踩坑

发动机台架安装、试验铁地板实操、T型槽选型、台架调试避坑

发动机台架搭建的精度与稳定性，取决于铁地板选型、T型槽匹配、安装调平、锁紧固定全流程细节。很多实验室后期出现机位跑偏、对中偏差、共振异响、数据漂移，大多是前期安装实操不规范导致。本节从选型到安装、从调试到固定，讲透整套实操流程，避开常见施工误区。

首先是试验铁地板与T型槽选型匹配。发动机台架属于重载、高震动工况，优先选择整体式铸铁试验底板，尽量不选用拼接小板组合结构，减少拼接缝隙带来的受力不均。槽体规格根据台架常用螺栓规格匹配，主流选用16槽、20槽、24槽通用规格，适配市面大部分发动机工装支架、测功机底座固定需求。槽距均匀、槽壁平整，可保证多点锁紧受力一致。

其次是地面基础处理。安装区域地面须硬化密实，无空鼓、无沉降、无裂缝，整体承载力满足台架+发动机+辅机总重需求。地面高低差过大需要提前找平，避免垫板多层叠加、虚垫支撑，造成后期受压塌陷、台面倾斜。

第三步是底板就位与多点调平。铁地板就位后，采用多点支撑均匀排布，四角、中部全部落实支撑点位，杜绝单边受力、局部悬空。使用水平仪双向检测台面状态，微量、多次微调支撑高度，让整体台面水平均匀。调平后静置一段时间复测，消除应力回弹带来的偏差。

第四步是台架对位与T型槽锁紧。根据发动机台架底座孔位，对称布置T型螺栓压块，采用对角分次锁紧方式，不要一次性单边锁死，避免台架底座扭曲、偏移。固定完成后检查螺栓入槽深度、贴合状态，保证受力面饱满，无虚锁、无偏锁。

第五步是对中复检与空载验证。台架固定完成后，复测测功机与发动机同轴度、端面间隙，确认对位状态无误。进行短时空载运转，观察整体震动、机位稳定性，排查轻微晃动、共振、移位隐患，确认无异常后再进入负载试验阶段。

整套实操流程看似基础，却是台架长期稳定运行的关键。选对槽型、调平基面、规范锁紧、二次复检，就能从源头规避大部分台架故障，让后续试验工作稳定、少返工。
