 安华高（Avago，现属Broadcom）光耦技术详解

---

 一、安华高光耦核心系列

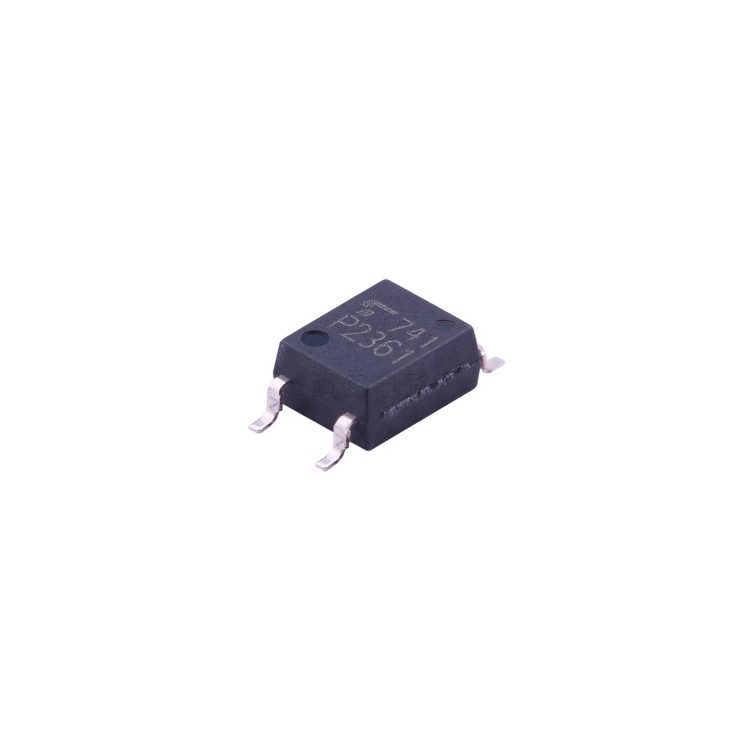

安华高光耦以高隔离电压、高速传输和工业级可靠性著称，主要分为以下系列：

| 系列         | 型号示例       | 关键特性                              | 典型应用                     |

|------------------|-------------------|-----------------------------------------|----------------------------------|

| HCPL系列    | HCPL-0721        | 10MBd高速，CMOS输出，3.3V/5V兼容        | 工业通信、数字隔离               |

| ACPL系列    | ACPL-332J        | 2.5A输出电流，IGBT/MOSFET驱动           | 电机驱动、变频器                 |

| 6N137       | 6N137            | 10MBd高速，逻辑电平输出                 | 数字信号隔离、PLC                |

| HCNW系列    | HCNW3120         | 0.5A输出电流，高CMR（15kV/μs）          | 电源反馈、医疗设备               |

| ISO系列     | ACNV2601         | 汽车级（AEC-Q100），5kV RMS隔离         | 电动汽车BMS、车载充电机          |

---

 二、关键参数解析（以ACPL-332J为例）

| 参数               | 数值                     |

|------------------------|-----------------------------|

| 隔离电压（Vrms）       | 3750V（1分钟）              |

| 输出电流               | 2.5A峰值（驱动IGBT）        |

| 传播延迟（tpd）        | 0.5μs（最大值）             |

| 共模抑制比（CMR）      | 25kV/μs                     |

| 工作温度范围           | -40°C ~ +105°C              |

| 输入电流（IF）         | 5mA（阈值）                 |

| 封装类型               | DIP-8 / SO-8                |

---

 三、核心技术

1. 光电隔离原理：

   - 输入侧：LED发光 → 输出侧：光电晶体管/IC接收

   - 绝缘材料：聚酰亚胺（耐压>5kV）

2. 高速传输技术：

   - HCPL-0721采用CMOS工艺，支持10MBd速率

   - 6N137内置施密特触发器，抗噪声能力强

3. 高驱动能力：

   - ACPL-332J集成栅极驱动IC，可直接驱动1200V IGBT

---

 四、选型指南

1. 按功能需求选择：

   - 数字隔离：6N137（低成本）或HCPL-0721（高速）

   - 功率驱动：ACPL-332J（2.5A）或HCNW3120（0.5A）

   - 汽车应用：ACNV2601（AEC-Q100认证）

2. 隔离电压要求：

   - 工业控制：≥2500Vrms

   - 医疗设备：≥5000Vrms

3. 速度与功耗权衡：

   ```math

   \text{功耗} = I_F \times V_F + I_{OUT} \times V_{CE}

   ```

   - 例如：6N137在5mA输入时功耗约15mW

---

 五、典型应用电路

 1. IGBT驱动电路（ACPL-332J）

```plaintext

  IGBT栅极

     ↑

  [10Ω]←──┤OUT+├───[ACPL-332J]───┤IN+├───[PWM信号]

  [10Ω]←──┤OUT-├───          └──┤IN-├───[GND]

     ↓

  IGBT发射极

```

- 关键设计：

  - 门极电阻（Rg）：10Ω（抑制振荡）

  - 负压关断：OUT-接-5V增强关断速度

 2. 数字隔离（6N137）

```plaintext

  MCU TX ───┤IN+├───[6N137]───┤OUT├─── FPGA RX

            │IN-├─── GND       │VCC├─── 5V

```

---

 六、可靠性认证

| 认证标准       | 适用型号          | 测试条件                |

|--------------------|----------------------|---------------------------|

| UL1577            | 全系列               | 1分钟耐压测试              |

| IEC60747-5-5      | ACPL系列             | 10秒局部放电检测           |

| AEC-Q100          | ACNV2601             | Grade 1（-40°C~+125°C）   |

---

 七、常见问题与解决

| 问题          | 可能原因              | 解决方案              |

|-------------------|-------------------------|-------------------------|

| 输出信号抖动      | 输入电流不足（IF<阈值）  | 增大限流电阻或提高IF      |

| 隔离失效          | 过压击穿                | 检查隔离电压是否超限      |

| 传输延迟异常      | 负载电容过大（>15pF）    | 减小布线电容或加缓冲器    |

---

 八、配套资源

1. 官方工具：

   - [光耦寿命计算器](https://www.broadcom.com/support)

   - SPICE模型（支持PSPICE/LTspice）

2. 替代型号：

   - 6N137 → HCPL-2631（双通道升级版）

---

 九、注意事项

1. 焊接条件：

   - 回流焊峰值温度≤260°C（无铅工艺）

2. 静电防护：

   - 操作时需佩戴防静电手环（HBM≥2kV）

3. 降额使用：

   - 高温（>85°C）环境下隔离电压需降额20%

---
