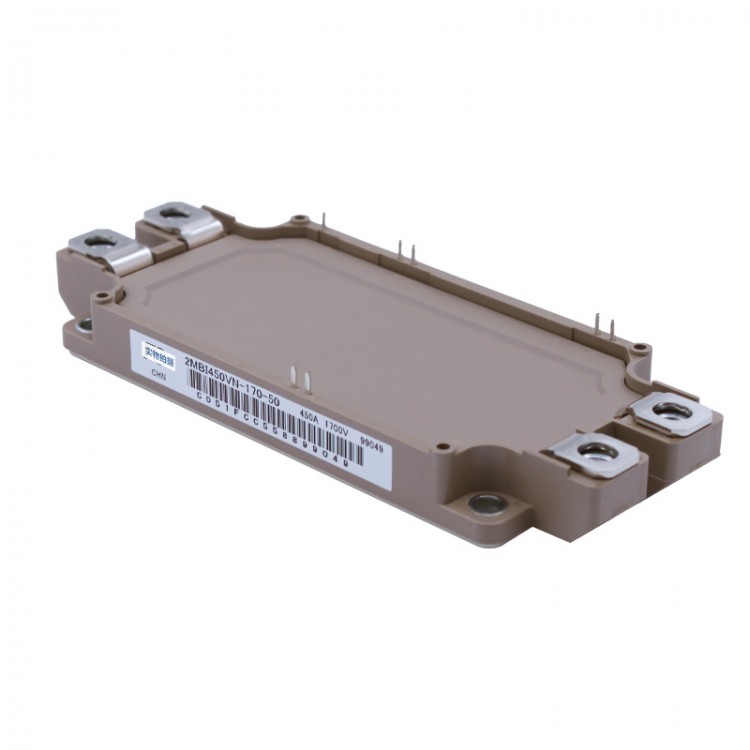

FujiIGBT模块

以下是关于 Fuji Electric（富士电机）IGBT功率模块 的详细技术说明，涵盖主流系列、关键参数、应用设计及选型指南：

---

 一、Fuji IGBT模块 核心系列概览

 1. N系列（工业通用型）

- 型号示例：2MBI200XNE120-50

  - 电压：1200V

  - 电流：200A

  - 封装：Module（62mm×108mm）

  - 特点：低损耗V系列IGBT芯片，适用于变频器、伺服驱动

 2. X系列（高频低损耗）

- 型号示例：2MBI300XSE120-50

  - 开关频率：≤30kHz

  - 优势：导通损耗降低15%（对比N系列）

 3. P系列（汽车级）

- 型号示例：6MBI100VPA060-01

  - 电压：600V

  - 电流：100A

  - 认证：AEC-Q101，适用于电动汽车OBC/DC-DC

 4. V系列（高压大电流）

- 型号示例：7MBI1500VX170-50

  - 电压：1700V

  - 电流：1500A

  - 应用：风电变流器、高压变频器

---

 二、关键电气参数（以2MBI200XNE120-50为例）

| 参数               | 数值                     |

|------------------------|-----------------------------|

| 集电极-发射极电压 (Vces) | 1200V                       |

| 额定集电极电流 (Ic)     | 200A @Tc=80°C               |

| 最大脉冲电流 (Icm)      | 400A                        |

| 饱和压降 (Vce(sat))     | 1.8V @Ic=200A               |

| 开关损耗 (Eon+Eoff)     | 15mJ @Ic=200A, Vcc=600V     |

| 热阻 (Rth(j-c))         | 0.12 K/W（单IGBT）          |

---

 三、封装与机械特性

1. 常见封装类型：

   - Module封装：

     - 尺寸：62mm×108mm（N系列）

     - 安装：螺钉固定（扭矩1.2Nm）

   - EasyPACK™：

     - 集成散热基板（如2MBI100VXA060-50）

2. 接口定义：

   - 主端子：铜排直连（最大截面积50mm²）

   - 驱动端子：

     - Gate（G1/G2）

     - Emitter（E1/E2）

     - NTC（10kΩ @25°C）

---

 四、应用设计要点

 1. 驱动电路设计

- 门极驱动电压：+15V/-8V（推荐）

- 门极电阻选择：

  ```math

  R_g = \frac{V_{drive} - V_{th}}{I_{peak}}

  ```

  - 典型值：3.3Ω（高频应用）~10Ω（低EMI需求）

 2. 散热设计

- 散热器选型：

  - 热阻要求：Rth(h-a) < 0.05 K/W（强制风冷）

  - 导热材料：推荐Fuji专用导热膏（如G746）

 3. 保护电路

- 过流保护：DESAT检测（阈值7V±0.5V）

- 过温保护：NTC监控（R25°C=10kΩ, B=3435K）

---

 五、选型指南

1. 电压等级选择：

   - 600V：光伏/家电

   - 1200V：工业变频器

   - 1700V：轨道交通/智能电网

2. 电流计算：

   ```math

   I_{req} = \frac{P_{out}}{\sqrt{3} \times V_{bus} \times \eta \times PF} \times 1.5

   ```

   - 其中η≈0.95，PF≈0.9

3. 高频应用建议：

   - 优先选择X系列（如2MBI300XSE120-50）

---

 六、可靠性数据

| 测试项目       | 标准                  | 结果            |

|--------------------|--------------------------|--------------------|

| 高温反偏 (HTRB)    | 150°C, 1000h, 80% Vces   | ΔVce<5%            |

| 温度循环 (TC)      | -40°C↔125°C, 500次       | 无开裂             |

| 功率循环 (PCsec)   | ΔTj=80K, 50,000次        | Rth(j-c)增加<20%   |

---

 七、配套资源

1. 仿真模型：

   - PLECS/PSPICE模型（官网下载）

2. 评估板：

   - 型号：EV-IGBT-1200V-200A（含驱动隔离电源）

3. 替代型号：

   - 若2MBI200XNE120-50停产，可替换为2MBI200XNE120-E50（增强散热版本）

---

 八、常见故障排查

| 现象          | 可能原因              | 解决方案              |

|-------------------|-------------------------|-------------------------|

| 模块炸裂          | 门极驱动不足/短路        | 检查驱动波形、增大Rg     |

| 温升异常          | 散热器接触不良           | 重新涂抹导热膏           |

| DESAT误触发       | 杂散电感过大（>50nH）    | 优化母线布局             |

---

 技术支持

- 官网资料：[Fuji Electric IGBT页面](https://www.fujielectric.com/products/semiconductor/)

- 样品申请：联系本地代理商（如Digi-Key/Mouser）

- 失效分析：提供X光检测与电镜扫描服务（需申请RMA）

---

 注意事项

1. 存储条件：湿度<60%RH，防静电包装

2. 焊接工艺：回流焊峰值温度≤250°C（10秒内）

3. 首次上电需进行 阶梯式加压测试（逐步升高Vcc至额定值）
