Fairchild（现属ON Semiconductor）IGBT功率模块 的详细技术说明，涵盖常见型号、关键参数及选型指南：
---
Fairchild IGBT模块 技术概览
一、产品系列分类

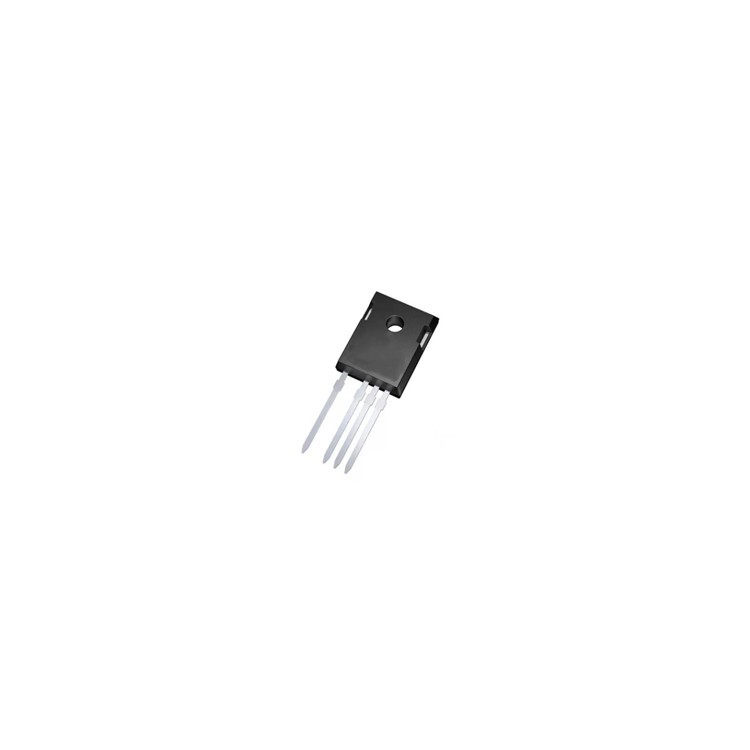

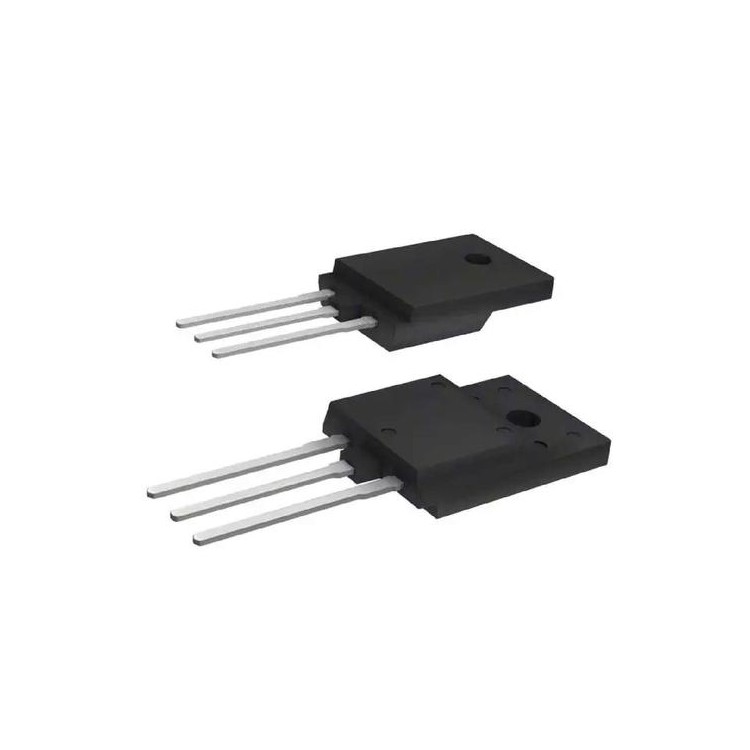

1. FGA系列
- 型号示例：FGA25N120ANTD（25A/1200V）
- 特点：
- NPT（非穿通）型IGBT技术
- 低导通损耗（Vce(sat) ≈ 2.1V @25A）
- 适用于变频器、UPS
2. FGD系列（集成驱动）
- 型号示例：FGD4536（600V/20A 半桥）
- 特点：
- 内置门极驱动电路
- 简化PCB设计
3. SPM®系列（智能功率模块）
- 型号示例：FSBB20CH60（20A/600V）
- 特点：
- 集成IGBT、二极管、驱动及保护
- 适用于家电（空调、洗衣机）
---
二、核心参数对比
| 参数 | FGA系列 | SPM系列 | FGD系列 |
|-------------------|------------------|------------------|------------------|
| 电压范围 | 600V-1700V | 600V-1200V | 600V |
| 电流范围 | 15A-75A | 10A-50A | 10A-30A |
| 开关频率 | ≤20kHz | ≤15kHz | ≤10kHz |
| 封装 | TO-247/模块 | DIP-24/26 | DIP-8 |
---
三、关键电气特性
1. 静态参数：
- 饱和压降（Vce(sat)）：1.8V-2.5V（典型值）
- 集电极-发射极漏电流（Iceo）：<1mA @25°C
2. 动态参数：
- 开通延迟时间（td(on)）：50-100ns
- 关断损耗（Eoff）：0.5-2mJ/A
3. 热特性：
- 结壳热阻（Rth(j-c)）：0.3-0.5 K/W
- 最高结温（Tjmax）：150°C
---
四、典型应用电路设计
1. 驱动电路要求：
- 门极电压：+15V/-8V（推荐）
- 门极电阻（Rg）：5-10Ω（抑制振荡）
2. 保护设计：
- 过流：DESAT检测（阈值通常为7V）
- 过温：NTC或热电偶监测
- 缓冲电路：RCD吸收（C≈0.1μF, R≈10Ω）
---
五、选型指南
1. 电压选择：
- 600V：家用电器
- 1200V：工业变频器
- 1700V：光伏逆变器
2. 电流计算：
```math
I_{rated} = 1.5 \times \frac{P_{out}}{V_{bus} \times \eta \times PF}
```
- 其中η≈0.95（效率），PF≈0.9（功率因数）
3. 封装考虑：
- 模块封装：需散热器（如FGA系列）
- DIP封装：紧凑型设计（如SPM系列）
---
六、常见型号替换参考
| Fairchild原型号 | ON Semi替代型号 | 关键差异 |
|--------------------|--------------------|---------------------|
| FGA25N120ANTD | NGTB25N120FL3WG | 导通损耗降低10% |
| FSBB20CH60 | NFAL5065L4B | 集成度更高 |
---
七、失效模式与可靠性
1. 常见故障：
- 闩锁效应（因驱动不足）
- 热失控（散热不良导致）
2. 加速寿命测试：
- 高温反偏（HTRB）：1000小时 @125°C
- 温度循环（TC）：-40°C↔125°C, 500次
---
八、技术支持资源
1. 官方渠道：
- [ON Semi官网](https://www.onsemi.com)（搜索原Fairchild型号）
- 仿真模型：提供PSPICE/LTSpice库
2. 第三方工具：
- IGBT损耗计算器（如PLECS）
---
注意事项
1. 焊接温度曲线需符合IPC-7351标准（峰值≤260°C）
2. 静电防护（ESD）：操作时需佩戴防静电手环
3. 批量采购前建议进行 小批量验证测试（如开关损耗、热性能）
