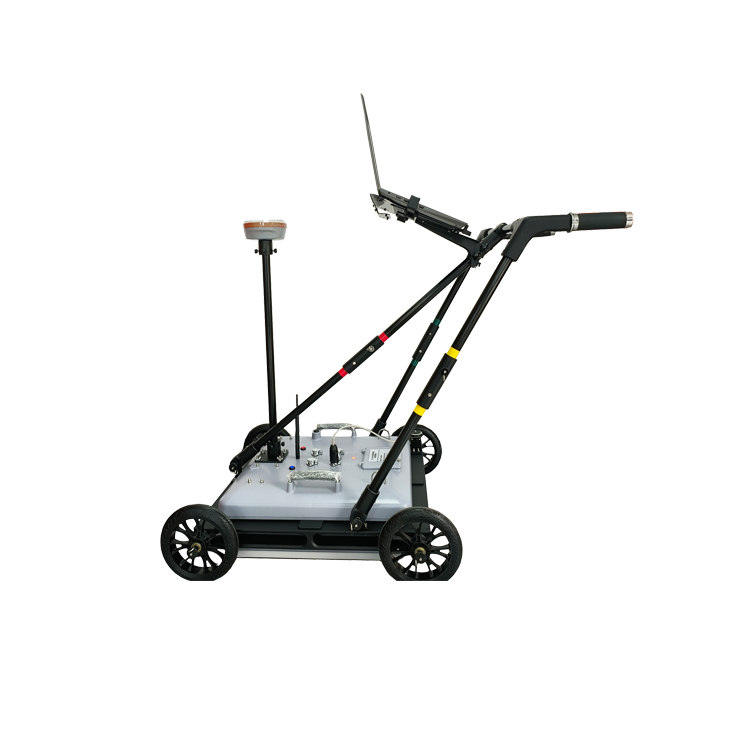

SL-GPR无线探地雷达

产品简介 | Product Introduction

SL-GPR系列无线探地雷达，采用软件控制的全数字化设计，是一款便携式、智能化、高性 能、全数字化地质雷达。通过发射天线向地下发射高频电磁波，通过接收天线接收反射回地面的电磁波，根据接收到电磁波的波形、振幅强度和时间的变化特征推断地下介质的空间位置、结构、形态和埋藏深度。

同时，该产品也增加了如软件可调采样、无线非接触测量、 标准IEEE802.11通讯协议、GPR参数自动设定、无线数据传输、硬件及软件滤波、时变增益、软件延时等功能， 具有易于携带、操作简单、数据质量好，采集效率高等优点。

核心用途 | Main Application

工程地质勘查：地下地质隐患如河堤、坝基的管涌探测，岩溶、塌陷、地下空洞、破碎带等的信息，解决地质分层、地质与环境评价、建筑物质量检测（检测墙体裂缝、 空洞、钢筋分布等），地基处理效果检测等

地下隐蔽物、市政管线探测：地下管线分布情况；地下人防工程探测 ，桩基工程中障碍物探测，考古应用（利用地质雷达探测古 墓、古城墙、道路等遗址）

道路桥梁检测：道路或桥梁选址过程中不良地质体调查，公路工程施工阶段质量检测，公路面层、基层、垫层、 路基各层位、公路软弱层检测，结构层厚度、裂缝、路基病害检测、钢筋定位、钢绞线定位，混凝土病害检测

隧道检测：用于隧道超前预报、隧道工程质量检测(隧道初衬、支护的厚度和二次衬砌的厚度、钢筋分布和仰拱质量检测等)

符合规范 | Compliance With Specifications

《公路工程物探规程》JTG/T C22-2009

《公路工程物探规程》JTG/T C22-2009

《水下工程物探规程》DB34/T 2209-2014

《公路断面探伤机结构层厚度探地雷达》JT/T 940-2014

《水电水利工程物探规程》DL/T 5010-2005

《水电水利工程物探规程》DL/T 5010-2005

《电力工程物探技术规程》DL/T 5159-2012

产品特点 | Product Features

1、一体化设计：主机与天线一体化，通用型笔记本电脑控制采集

2、无线传输技术：采用数字信号与天线传输，抗干扰能力强，数据信噪比高

3、兼容性好：支持多种外置 GPS，为雷达数据增加地理坐标信息

4、探测精度高：定位准确，分辨率可达1mm

5、双语采集系统：中英双语采集系统，满足国际化人员操作使用

6、环境适应性强：防水、防尘、防震、性能稳定可靠，结实耐用

软件特点 | Software Features

1、操作简单，上手快，可运行于Windows等多种平台

2、可动态调试雷达波形参数， 如：时窗、信号位置、采样点数等

3、多种触发模式:点测、距离测量、时间连续、GPS步进触发

4、实时滤波、叠加去噪声、自动增益调整、数据实时存储和打印输出

探地雷达数据处理分析系统：

SL-GPR无线探地雷达数据处理分析软件系统，界面简约美观，清晰度高，人机交互性好，操作简单，并提供多种个性化风格界面供使用者选择，该软件实现了诸如：信号滤波、增益调节、背景去除、Laplace滤波、层位追踪、距离归一化、数据偏移等一般地质雷达数据分析的常规处理功能，同时为了方便用户快速上手，提供数据处理的—般流程，用户可根据流程进行操作，可轻松完成数据处理，并生成处理结果，操作简单易学。

主要产品系列及雷达天线频率：

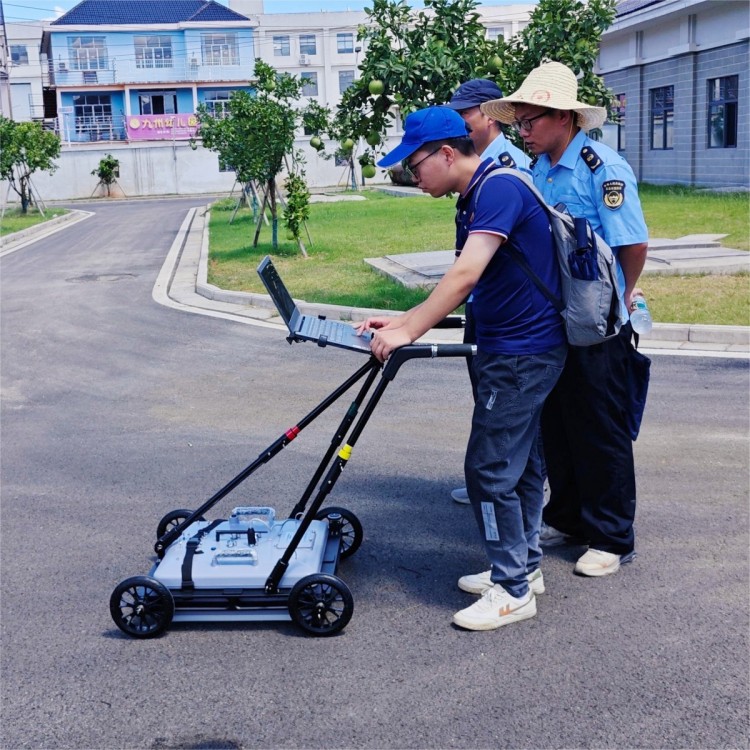

应用案例 | Application Cases
