前言：低压风机在工业通风中的定位与应用价值
低压风机作为全压范围通常在500-5000Pa之间的通用通风设备，在工业生产、建筑通风、环境控制等领域发挥着基础而关键的作用。本指南以专业技术参考视角，系统阐述低压风机的分类体系、性能特征、选型方法、行业标准及能效优化路径，为工程技术人员提供客观、全面的决策支持框架。
一、低压风机的技术界定与分类体系
1.1 技术定义与压力范围界定
根据中国通用机械工业协会风机分会技术规范，低压风机按全压范围划分为：
| 压力等级 | 全压范围 (Pa) | 主要特征 | 典型应用 |
|---|---|---|---|
| 微低压风机 | 500以下 | 高流量、低压力、结构轻简 | 室内通风换气、设备冷却 |
| 标准低压风机 | 500-3000 | 通用型、效率高、规格齐全 | 车间通风、除尘系统辅助 |
| 中低压风机 | 3000-5000 | 过渡型、兼顾压力与流量 | 工艺送风、空调系统 |
| 高压风机 | 5000以上 | 特殊设计、结构强化 | 高阻力系统、物料输送 |
注：国际标准ISO 13349中，低压风机定义为全压不超过5kPa的风机设备
1.2 主要技术类型与性能特征对比
| 类型 | 结构特征 | 性能特点 | 最佳效率区 | 噪声水平 |
|---|---|---|---|---|
| 前向离心风机 | 叶片前倾、短而多 | 压力中等、体积小 | 65-75% | 中等 |
| 后向离心风机 | 叶片后倾、长而少 | 高效区宽、压力稳定 | 75-85% | 较低 |
| 轴流风机 | 叶轮轴向进排风 | 大流量、低压力 | 70-80% | 较高 |
| 混流风机 | 离心与轴流结合 | 兼顾压力流量 | 72-78% | 中等 |
| 横流风机 | 长筒形叶轮 | 出风均匀、扁平结构 | 60-70% | 低 |
二、行业技术标准与性能评价规范
2.1 国家标准体系（强制性）
| 标准类别 | 标准编号 | 标准名称 | 核心要求 |
|---|---|---|---|
| 基础标准 | GB/T 19075-2016 | 《工业通风机词汇及定义》 | 统一术语与定义 |
| 性能标准 | GB/T 1236-2017 | 《工业通风机标准化风道性能试验》 | 测试方法与精度要求 |
| 能效标准 | GB 19761-2020 | 《通风机能效限定值及能效等级》 | 能效限定与分级 |
| 安全标准 | GB/T 2888-2022 | 《风机和罗茨鼓风机噪声测量方法》 | 噪声测试规范 |
| 振动标准 | JB/T 8689-2014 | 《通风机振动检测及其限值》 | 振动限值与测试 |
2.2 低压风机能效等级要求（GB 19761-2020）
| 风机类型 | 1级能效 (最高) | 2级能效 (节能) | 3级能效 (准入) |
|---|---|---|---|
| 前向离心 | ≥62% | ≥55% | ≥50% |
| 后向离心 | ≥80% | ≥75% | ≥70% |
| 轴流风机 | ≥75% | ≥70% | ≥65% |
| 混流风机 | ≥73% | ≥68% | ≥63% |
注：表中数据为额定工况点的风机效率值
2.3 主要国际标准参考
ISO 5801:2017 《工业通风机-性能测试标准化风道》
ISO 13349:2019 《风机-词汇和定义》
AMCA 210-2016 《实验室测试方法测定风机的额定值》
AMCA 204-2015 《风机平衡品质与振动等级》
DIN 24163 《通风机性能特性曲线表示方法》
三、低压风机核心技术参数与选型计算
3.1 完整技术参数参考体系
基本性能参数表
| 参数名称 | 符号 | 单位 | 计算公式 | 工程意义 |
|---|---|---|---|---|
| 风量 | Q | m³/h | Q=3600×A×v | 系统处理能力基准 |
| 全压 | Pt | Pa | Pt=Pst+Pd | 克服系统总阻力 |
| 静压 | Pst | Pa | 直接测试或计算 | 实际有效压力 |
| 动压 | Pd | Pa | Pd=ρv²/2 | 气体动能分量 |
| 轴功率 | N | kW | N=Q×Pt/(3600×1000×η) | 电机选型依据 |
| 有效功率 | Nu | kW | Nu=Q×Pt/(3600×1000) | 理论最小功率 |
| 全压效率 | η | % | η=Nu/N×100 | 能源利用经济性 |
| 静压效率 | ηst | % | ηst=Q×Pst/(3600×1000×N) | 系统匹配度指标 |
3.2 典型低压风机系列性能范围
| 系列型号 | 风量范围 (m³/h) | 压力范围 (Pa) | 功率范围 (kW) | 效率范围 (%) | 主要应用 |
|---|---|---|---|---|---|
| 4-72 No.3-6 | 2000-15000 | 500-3000 | 1.1-22 | 75-85 | 通用通风 |
| 4-79 No.3-6 | 1500-12000 | 400-2500 | 0.75-15 | 70-80 | 空调系统 |
| T35-11 No.3-6 | 1000-8000 | 200-800 | 0.25-4 | 65-75 | 轴流通风 |
| DWT No.3-6 | 1500-10000 | 300-1200 | 0.55-7.5 | 68-78 | 屋顶通风 |
| SWF No.4-8 | 3000-30000 | 800-2500 | 2.2-45 | 72-82 | 混流通风 |
3.3 系统阻力计算模型
通风系统总阻力公式
ΣΔP = ΔP₁ + ΔP₂ + ΔP₃ + ... + ΔPₙ 其中： ΔP₁ = 进风口阻力 = ξ₁ × (ρv₁²/2) ΔP₂ = 管道沿程阻力 = λ × (L/D) × (ρv²/2) ΔP₃ = 局部阻力 = Σξᵢ × (ρv²/2) ΔP₄ = 出风口阻力 = ξ₀ × (ρv₀²/2) ΔP₅ = 设备阻力（过滤器、换热器等） ΔP₆ = 动压损失 = ρ(v₂² - v₁²)/2
低压系统典型阻力系数参考
| 组件类型 | 阻力系数范围 | 备注 |
|---|---|---|
| 普通百叶风口 | 1.2-1.8 | 根据叶片角度变化 |
| 90°弯头 | 0.2-0.3 | R/D=1.5时取低值 |
| 渐扩管 | 0.1-0.5 | 扩散角≤15°时较小 |
| 普通过滤器 | 50-150Pa | 初效过滤器初始阻力 |
| 消声器 | 30-100Pa | 根据消声量确定 |
3.4 风量确定方法与经验参数
按换气次数计算
Q = n × V (m³/h) 其中： n — 换气次数 (次/h)，参考下表 V — 空间体积 (m³)
| 场所类型 | 建议换气次数 | 备注 |
|---|---|---|
| 一般车间 | 4-8次/h | 轻度污染 |
| 焊接车间 | 10-15次/h | 设局部排风 |
| 化学品库 | 8-12次/h | 防爆要求 |
| 变配电室 | 10-20次/h | 设备散热 |
| 地下车库 | 6-10次/h | CO浓度控制 |
按设备散热计算
Q = 3600 × Φ / (ρ × c × Δt) (m³/h) 其中： Φ — 设备散热量 (kW) ρ — 空气密度，取1.2 kg/m³ c — 空气比热，取1.005 kJ/(kg·K) Δt — 允许温升，通常5-10K
四、低压风机在特殊领域的应用技术
4.1 不同行业的选型要点
| 应用领域 | 特殊要求 | 风机类型建议 | 材质要求 | 防护等级 |
|---|---|---|---|---|
| 食品加工 | 易清洁、防腐蚀 | 后向离心、轴流 | 不锈钢304/316 | IP55以上 |
| 医药生产 | 低噪声、易消毒 | 后向离心、混流 | 不锈钢316L | IP55/IP65 |
| 电子制造 | 低振动、洁净风 | 后向离心、横流 | 碳钢喷塑/不锈钢 | IP54 |
| 纺织行业 | 防纤维缠绕 | 特殊叶型轴流 | 表面特殊处理 | IP54 |
| 实验室通风 | 风量可调、稳定 | 变频离心风机 | PP/玻璃钢 | IP54 |
4.2 防爆环境应用要求
防爆等级匹配原则
气体环境：ExdⅡBT4或更高
粉尘环境：DIP A/B T4/T5
双认证：气体粉尘双防爆认证
特殊结构要求
叶轮与壳体间隙加大防摩擦
防静电处理，电阻值≤10⁶Ω
温度组别低于环境点燃温度
配套系统要求
防爆电机与防爆控制箱
接地电阻≤4Ω
进出口软连接防静电
4.3 耐腐蚀环境应用
| 腐蚀介质 | 推荐材质 | 表面处理 | 设计注意事项 |
|---|---|---|---|
| 普通酸碱 | PP/FRP | 一体成型 | 避免金属嵌件 |
| 有机溶剂 | PVDF | 焊接成型 | 考虑膨胀系数 |
| 含氯环境 | 钛材/哈氏合金 | 特种焊接 | 严格控制杂质 |
| 高温酸碱 | 玻璃钢+特氟龙 | 内衬工艺 | 热膨胀补偿 |
五、安装、调试与维护技术规范
5.1 安装基础技术要求
基础设计参数
混凝土基础重量 ≥ 风机重量×3
基础平整度 ≤ 2mm/m
地脚螺栓预留孔尺寸准确
减振系统选择
风机类型 推荐减振形式 减振效率 适用楼层 小型轴流 橡胶减振垫 70-80% 任何楼层 中型离心 弹簧减振器 85-90% 低层建筑 大型离心 减振平台 90-95% 需结构复核 管道连接规范
软连接长度 ≥ 150mm
进出口管道独立支撑
变径管角度 ≤ 15°

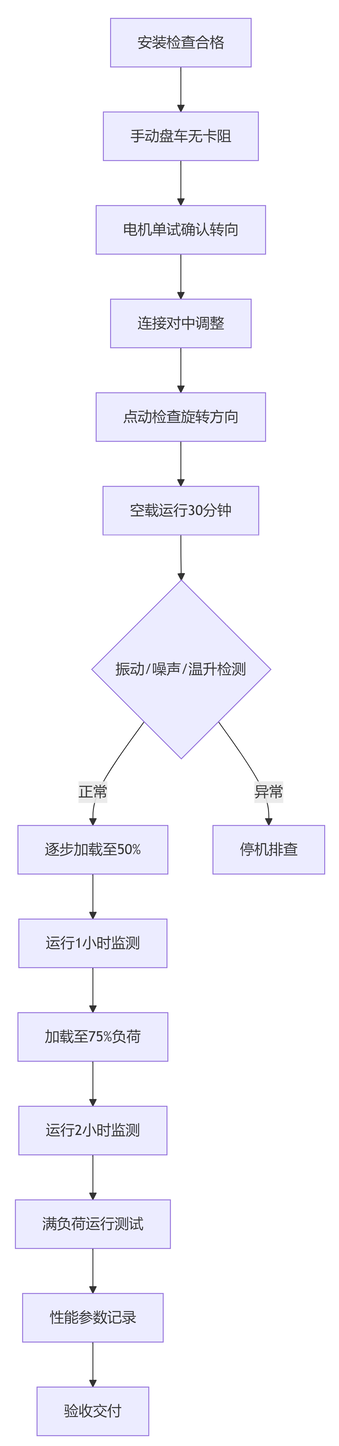

5.2 调试运行标准流程
5.3 振动与噪声控制标准
振动限值（JB/T 8689-2014）
| 风机类型 | 轴承处振动速度 (mm/s) | 备注 | ||
|---|---|---|---|---|
| A级 | B级 | C级 | ||
| 低压离心 | 2.8 | 4.5 | 7.1 | 额定工况 |
| 轴流风机 | 3.2 | 5.0 | 8.0 | 额定工况 |
噪声限值（GB/T 2888-2022）
| 功率范围 (kW) | 声压级限值 dB(A) | 测试距离 |
|---|---|---|
| ≤7.5 | ≤85 | 1米处 |
| 7.5-37 | ≤90 | 1米处 |
| 37-75 | ≤95 | 1米处 |
5.4 定期维护技术规范
| 维护周期 | 维护项目 | 技术标准 | 检测方法 |
|---|---|---|---|
| 日常 | 振动噪声 | ≤允许值 | 感官+仪器 |
| 轴承温度 | ≤环境+40℃ | 红外测温 | |
| 月度 | 螺栓紧固 | 扭矩达标 | 扭矩扳手 |
| 皮带张紧 | 挠度10-15mm | 压力测量 | |
| 季度 | 叶轮清洁 | 动平衡达标 | 动平衡机 |
| 轴承润滑 | 油脂1/2-2/3 | 定量加注 | |
| 年度 | 性能测试 | 曲线比对 | 专业测试 |
| 绝缘测试 | ≥1MΩ | 兆欧表 |
六、节能技术与能效优化策略
6.1 低压风机系统能效评价体系
系统能效计算公式
系统综合能效 η_sys = η_m × η_v × η_f × η_c 其中： η_m — 电机效率 (IE3/IE4等级) η_v — 调速装置效率 (变频器/液耦) η_f — 风机本身效率 (实测值) η_c — 控制系统效率 (智能控制) 目标值：η_sys ≥ 65% (先进系统) 现状值：η_sys = 45-55% (一般系统)
单位风量能耗指标 (kWh/10000m³)
| 系统类型 | 先进水平 | 一般水平 | 落后水平 |
|---|---|---|---|
| 车间通风 | 0.8-1.2 | 1.2-1.6 | >1.6 |
| 空调送风 | 0.6-1.0 | 1.0-1.4 | >1.4 |
| 工艺冷却 | 0.5-0.8 | 0.8-1.2 | >1.2 |
6.2 主要节能技术措施
变频调速技术
技术原理
根据实际需求调节转速
遵循相似定律：Q∝n，P∝n²，N∝n³
节能效果
流量调节比 功率节省率 投资回收期 90% 27% 2-3年 80% 49% 1.5-2年 70% 66% 1-1.5年 60% 78% <1年 应用条件
风量变化范围 ≥ 30%
年运行时间 ≥ 3000小时
系统有调节需求
高效叶轮技术
后向叶型优化
效率提升：5-8个百分点
高效区拓宽：15-25%
噪声降低：2-4dB
表面处理技术
抛光处理：效率提升1-2%
耐磨涂层：延长寿命3-5倍
防腐处理：适应恶劣环境
系统优化技术
管道优化
减少弯头数量
增大转弯半径 (R/D≥1.5)
优化变径角度 (≤15°)
控制策略优化
多风机协同控制
变设定值控制
需求响应控制
七、参考资料与标准文献
7.1 国家标准（强制性执行）
基础与安全标准
GB/T 19075-2016《工业通风机词汇及定义》
GB 19761-2020《通风机能效限定值及能效等级》
GB/T 2888-2022《风机和罗茨鼓风机噪声测量方法》
性能测试标准
GB/T 1236-2017《工业通风机标准化风道性能试验》
GB/T 10178-2018《工业通风机现场性能试验》
GB/T 17774-2016《工业通风机尺寸》
安装验收标准
GB 50275-2010《风机、压缩机、泵安装工程施工及验收规范》
GB 50029-2014《压缩机、风机、泵安装工程施工及验收规范》
7.2 机械行业标准
产品标准系列
JB/T 8689-2014《通风机振动检测及其限值》
JB/T 10562-2018《一般用途离心通风机技术条件》
JB/T 10563-2018《一般用途轴流通风机技术条件》
JB/T 7221-2018《暖通空调用离心通风机》
专用风机标准
JB/T 6411-2014《暖通空调用轴流通风机》
JB/T 7222-2018《大型离心通风机》
JB/T 8944-2010《工业通风机叶轮超速试验》
7.3 国际标准参考
ISO系列标准
ISO 5801:2017《工业通风机-性能测试标准化风道》
ISO 13349:2019《风机-词汇和定义》
ISO 14694:2003《工业通风机-平衡品质与振动等级》
美国AMCA标准
AMCA 210-2016《实验室测试方法测定风机的额定值》
AMCA 204-2015《风机平衡品质与振动等级》
AMCA 300-2016《声音额定值测试规范》
欧洲标准体系
DIN 24163《通风机性能特性曲线表示方法》
BS 848-1:2007《工业风机性能测试标准方法》
EN 12101-3:2015《烟控排烟风机》
7.4 专业技术书籍
设计手册类
《通风机实用技术手册》（机械工业出版社，2018）
《工业通风设计手册》（化学工业出版社，2019）
《风机节能技术及应用》（中国电力出版社，2020）
专题研究报告
《中国低压风机能效提升技术路线图》（2022）
《工业通风系统节能优化指南》（发改委，2021）
《风机噪声控制技术发展白皮书》（2023）
工程案例汇编
《低压风机节能改造典型案例分析》（2020）
《通风系统优化设计100例》（2021）
《特殊环境风机应用解决方案》（2022）
7.5 学术期刊资源
核心期刊
《风机技术》（中国通用机械工业协会）
《流体机械》（中国机械工程学会）
《暖通空调》（中国建筑学会）
国际期刊
《Journal of Fluids Engineering》（ASME）
《International Journal of Rotating Machinery》
《Noise Control Engineering Journal》
7.6 行业组织与数据库
专业协会
中国通用机械工业协会风机分会
全国风机标准化技术委员会
中国环保产业协会通风专业委员会
技术数据库
风机性能数据库（中国风机网）
能效标识备案数据库
故障案例知识库
标准查询平台
国家标准全文公开系统
全国标准信息公共服务平台
IEC国际标准数据库
八、技术发展趋势与创新方向
8.1 智能化发展方向
智能监测诊断
振动在线监测与故障预警
性能参数远程监控与优化
基于大数据的寿命预测
自适应控制系统
根据环境参数自动调节
多风机智能协调运行
能效优化自动控制
8.2 新材料与新工艺
先进材料应用
碳纤维复合材料：减重30-50%
纳米涂层技术：耐磨性提升3倍
特种工程塑料：耐腐蚀性能优异
制造工艺创新
3D打印一体化叶轮
超精密数控加工技术
机器人自动焊接工艺
8.3 绿色节能技术
超高效风机研发
目标效率 ≥ 90%
系统节能 ≥ 40%
生命周期成本降低30%
低噪声技术突破
气动噪声优化设计
主动噪声控制技术
结构噪声隔离技术
8.4 标准化与模块化
标准体系完善
国际标准接轨
能效标准提升
测试方法统一
模块化设计推广
标准化接口设计
快速更换维修
灵活配置组合
文档信息
文档版本：V2.1
最后更新：2024年10月
下次评审：2025年10月
版权说明：本文档内容基于公开技术资料整理，仅供参考
附录：低压风机选型快速核查表
一、基础参数确认
系统需求参数
所需风量：______ m³/h
系统阻力：______ Pa
气体温度：______ ℃
含尘浓度：______ g/m³
气体成分：______
环境条件
安装位置：室内 / 室外
环境温度：______ ℃
海拔高度：______ m
防护等级要求：IP ______
二、性能要求确认
效率要求
目标效率：≥ ______ %
能效等级：1级 / 2级 / 3级
噪声要求
允许噪声：≤ ______ dB(A)
测试距离：______ m
振动要求
振动速度：≤ ______ mm/s
振动等级：A级 / B级 / C级
三、特殊要求确认
防爆要求
防爆等级：Ex ______
温度组别：T ______
耐腐蚀要求
腐蚀介质：______
材质要求：______
调节控制要求
调节方式：变频 / 风门 / 多速
控制接口：______
四、服务要求确认
质量保证
质保期限：______ 年
性能保证：风量 ± ______ %，压力 ± ______ %
技术服务
安装指导：有 / 无
技术培训：有 / 无
备件供应：有 / 无
资料提供
性能曲线图
安装尺寸图
维护手册
检测报告
本指南系统梳理了低压风机的技术体系与应用要点，为专业人员提供了从选型计算到维护管理的完整技术参考框架。随着技术进步和标准更新，建议使用者在实际应用中结合最新技术资料和工程实践，做出科学合理的技术决策。
