除尘风机技术选型与应用指南：构建高效除尘系统的专业参考

前言：工业除尘系统的核心设备

除尘风机作为工业通风与空气净化系统的关键动力设备，其选型与应用的合理性直接影响到整个除尘系统的效率、能耗及运行稳定性。本指南旨在为粉尘治理工程技术人员、设备采购人员及系统设计者提供全面、客观的技术参考，涵盖风机类型、性能参数、选型计算、行业标准及最新技术发展趋势。

一、除尘风机的工作原理与分类体系

1.1 除尘系统风机的核心作用

除尘风机在除尘系统中承担三大核心功能：

• 动力源功能：为含尘气流提供克服系统阻力的必要能量

• 流量控制功能：调节系统风量，匹配不同工况需求

• 系统稳定性保障：维持除尘系统内部稳定的负压环境，防止粉尘逸散

1.2 技术分类与适用场景对比

*数据参考GB/T 1236-2017《工业通风机标准化风道性能试验》*

二、行业技术标准与性能评价体系

2.1 中国国家标准体系

除尘风机设计、制造与测试需遵循的完整标准体系：

2.2 国际标准参考

• ISO 5801:2017《工业通风机-性能测试标准化风道》

• ISO 13349:2019《风机-词汇和定义》

• AMCA 210-2016《实验室测试方法测定风机的额定值》

• DIN 24163《通风机性能特性曲线表示》

2.3 关键性能指标技术规范

1. 能效等级要求（基于GB 19761-2020）：

• 1级能效：最高效率，节能评价值

• 2级能效：节能产品评价门槛

• 3级能效：市场准入最低限值

2. 噪声限值要求（基于GB/T 2888-2022）：

   风机类型	声功率级dB(A)限值（比A声级）	测试条件
   离心式	≤105	额定工况点
   轴流式	≤100	额定工况点
   罗茨式	≤115	额定工况点

3. 振动限值（基于JB/T 8689-2014）：

• 轴承座振动速度有效值≤4.5mm/s（A级）

• 轴承座振动速度有效值≤7.1mm/s（B级）

三、除尘风机核心技术参数与选型计算

3.1 完整技术参数参考表

基本性能参数

典型除尘风机系列参数

3.2 选型计算流程与方法

系统阻力计算模型

系统总阻力 ΣΔP = ΔP₁ + ΔP₂ + ΔP₃ + ... + ΔPₙ
其中：
ΔP₁ = 尘源捕集罩阻力（通常100-150Pa）
ΔP₂ = 管道沿程阻力（λ·L/D·ρv²/2）
ΔP₃ = 管道局部阻力（ξ·ρv²/2）
ΔP₄ = 除尘器本体阻力（设备给定，布袋除尘器1000-1500Pa）
ΔP₅ = 消声器、阀门等附件阻力
ΔP₆ = 烟囱出口动压损失

风量确定原则

1. 尘源计算法：根据工艺设备产尘量计算




   Q = 3600 × A × v_x (m³/h)
   A：尘源开口面积(m²)
   v_x：控制风速(m/s)，取0.25-1.5m/s




2. 换气次数法：针对车间全面通风




   Q = n × V (m³/h)
   n：换气次数(次/h)，粉尘车间取8-15次
   V：车间容积(m³)




3. 经验数据参考表

   尘源类型	控制风速(m/s)	单位面积排风量(m³/m²·h)
   精细粉料投料口	0.5-1.0	1800-3600
   破碎机进料口	1.0-1.5	3600-5400
   皮带转运点	0.8-1.2	2800-4300
   焊接工作台	0.25-0.5	900-1800

3.3 风机工作点确定与调节

1. 系统特性曲线：ΔP = KQ²（K为系统阻力系数）

2. 风机性能曲线：由制造商提供，需获得完整性能曲线图

3. 工作点确定：系统特性曲线与风机性能曲线的交点

4. 调节方法比较：

• 阀门调节：简单但能耗高，效率低

• 变频调节：节能显著，推荐用于变工况系统

• 多速电机：适用于几种固定工况

• 进口导叶：部分负载时效率较高

四、特殊应用场景技术要求

4.1 不同行业除尘风机选型要点

4.2 防爆型除尘风机技术要求

1. 防爆等级要求：

• 电机防爆等级：ExdⅡBT4或ExdⅡCT4

• 叶轮与壳体摩擦不产生火花：采用铝青铜、不锈钢等材质

• 静电导除：电阻值≤10⁶Ω

2. 温度控制要求：

• 表面最高温度低于粉尘云最低点燃温度

• 轴承温度监测与报警装置

• 过热保护与自动停机功能

3. 特殊结构要求：

• 叶轮与壳体间隙加大，防止摩擦

• 特殊密封结构，防止粉尘进入轴承箱

• 防静电接地装置，电阻值≤100Ω

五、安装、运行与维护规范

5.1 安装技术要求

1. 基础与减振

• 混凝土基础重量≥风机重量3-5倍

• 减振器选择：弹簧减振器（低频）、橡胶减振垫（高频）

• 基础平整度：≤2mm/m

2. 管道连接规范

• 软连接长度：150-300mm，耐温≥100℃

• 进出口管道独立支撑，不得将重量附加于风机

• 变径管角度：≤15°，保证气流平稳

3. 电气安装

• 电机接线严格执行接线图

• 接地电阻：≤4Ω

• 变频器安装：距电机距离≤100m时需加输出电抗器

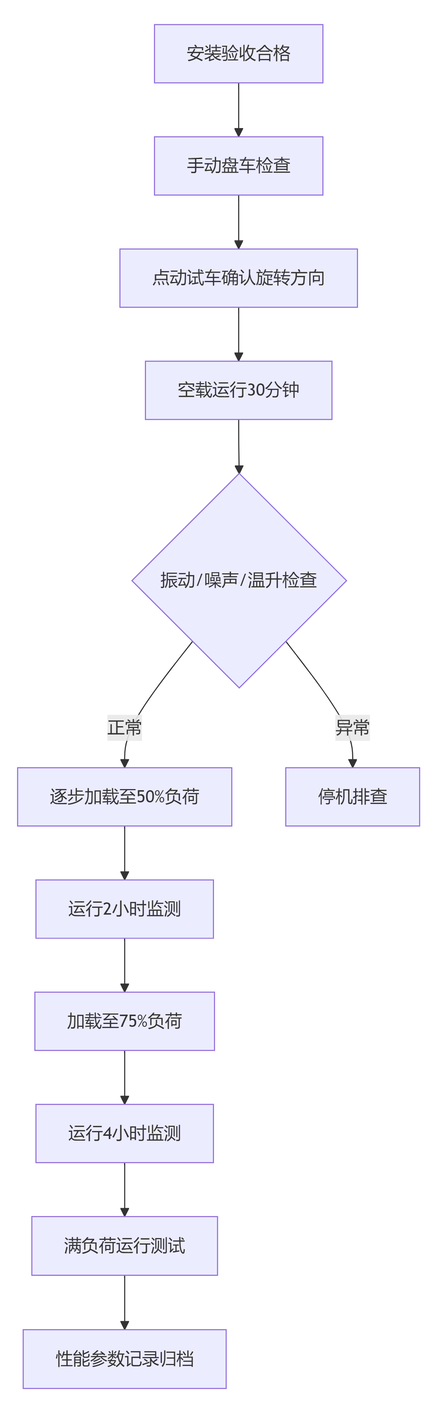

5.2 运行调试流程

5.3 日常维护与故障处理

六、节能技术与能效提升

6.1 除尘风机系统能效评价指标

1. 系统效率：η_sys = η_fan × η_motor × η_drive × η_control

• 目标值：≥60%（高效系统）

• 行业平均值：45-55%

• 低效系统：≤40%

2. 单位风量耗电量：e = N / Q (kWh/1000m³)

   系统类型	先进水平	一般水平	落后水平
   布袋除尘系统	0.15-0.25	0.25-0.35	>0.35
   湿式除尘系统	0.10-0.18	0.18-0.25	>0.25
   静电除尘系统	0.08-0.15	0.15-0.22	>0.22

6.2 主要节能技术措施

1. 变频调速技术

• 节电率：30-60%（变工况系统）

• 投资回收期：1-2年

• 适用条件：风量变化范围≥30%的系统

2. 高效叶轮技术

• 后向离心叶轮：效率提升5-10%

• 三元流设计：效率提升3-8%

• 表面光洁处理：效率提升1-3%

3. 系统优化技术

• 管道布局优化：减少局部阻力30-50%

• 集气罩改进：提高捕集效率，减少无效风量

• 多风机协调控制：优化负荷分配

七、参考资料与行业标准文献

7.1 国家标准（强制性）

1. 安全与能效标准

• GB 19761-2020《通风机能效限定值及能效等级》

• GB/T 2888-2022《风机和罗茨鼓风机噪声测量方法》

• GB 50029-2014《压缩机、风机、泵安装工程施工及验收规范》

2. 性能测试标准

• GB/T 1236-2017《工业通风机标准化风道性能试验》

• GB/T 10178-2018《工业通风机现场性能试验》

• GB/T 19075-2016《工业通风机词汇及定义》

7.2 机械行业标准

1. 产品标准系列

• JB/T 8689-2014《通风机振动检测及其限值》

• JB/T 4296-2011《矿井轴流式通风机》

• JB/T 10562-2018《一般用途离心通风机技术条件》

• JB/T 10563-2018《一般用途轴流通风机技术条件》

2. 专用风机标准

• JB/T 8944-2010《工业通风机叶轮超速试验》

• JB/T 7258-2017《一般用途的离心式鼓风机》

• JB/T 7676-2017《能量回收透平膨胀机》

7.3 国际标准参考

1. ISO系列标准

• ISO 5801:2017《工业通风机-性能测试标准化风道》

• ISO 13349:2019《风机-词汇和定义》

• ISO 14694:2003《工业通风机-平衡品质与振动等级》

2. 美国AMCA标准

• AMCA 210-2016《实验室测试方法测定风机的额定值》

• AMCA 300-2016《声音额定值测试规范》

• AMCA 801-2016《工业风机现场性能测试》

3. 欧洲标准

• DIN 24163《通风机性能特性曲线表示》

• BS 848-1:2007《工业风机性能测试标准方法》

• EN ISO 12499:2008《工业风机机械安全防护》

7.4 专业技术书籍与手册

1. 设计手册类

• 《通风除尘设备设计手册》（化学工业出版社，2018）

• 《工业通风与除尘工程》（冶金工业出版社，2020）

• 《风机手册》（机械工业出版社，第3版，2021）

2. 专题研究报告

• 《中国风机行业能效提升技术路线图》（2022）

• 《工业除尘系统节能优化技术指南》（生态环境部，2021）

• 《防爆除尘设备技术发展白皮书》（2023）

3. 工程案例集

• 《大型工业除尘系统典型案例分析》（中国环保产业协会，2020）

• 《除尘风机变频节能改造100例》（节能技术服务联盟，2022）

• 《特殊工况除尘系统解决方案汇编》（2023）

7.5 学术期刊与论文资源

1. 核心期刊

• 《风机技术》（中文核心期刊）

• 《中国机械工程》（EI收录）

• 《环境工程学报》（中文核心）

2. 重要学术会议

• 全国通风技术学术年会（每年一届）

• 国际风机与压缩机会议（每两年一届）

• 工业除尘与资源回收国际研讨会

7.6 网络资源与数据库

1. 标准查询平台

• 国家标准全文公开系统（http://www.gb688.cn）

• 全国标准信息公共服务平台（http://std.samr.gov.cn）

• IEC国际标准数据库（https://www.iec.ch）

2. 行业组织与协会

• 中国通用机械工业协会风机分会

• 中国环保产业协会袋式除尘委员会

• 全国风机标准化技术委员会

3. 技术数据库

• 风机性能数据库（中国风机协会）

• 除尘系统设计参数库

• 风机故障案例数据库

八、技术发展趋势与展望

8.1 智能化发展趋势

1. 智能监测系统

• 振动在线监测与预警

• 性能参数远程监控

• 故障诊断专家系统

2. 自适应控制系统

• 基于粉尘浓度自动调节风量

• 多风机智能协调控制

• 预测性维护系统

8.2 新材料与新工艺

1. 新材料应用

• 碳纤维复合材料叶轮：减重30-50%

• 特种涂层技术：耐磨寿命提高3-5倍

• 纳米表面处理：效率提升2-4%

2. 先进制造工艺

• 3D打印一体化叶轮

• 超精密数控加工

• 机器人自动焊接

8.3 绿色低碳技术

1. 超高效风机研发

• 目标效率：≥92%

• 系统节能：30-50%

• 生命周期碳排放减少40%

2. 噪声控制技术

• 气动噪声优化设计

• 主动噪声控制

• 超低噪声风机（≤75dB）

版本与更新说明

• 文档版本：V2.0

• 最后更新日期：2024年10月

• 下次评审日期：2025年10月

• 更新记录：

• V2.0 (2024.10)：全面更新技术参数，增加智能化发展趋势

• V1.5 (2024.06)：完善选型计算方法，补充节能技术

• V1.0 (2024.03)：初始版本发布

注：本文档内容基于公开发布的技术标准和行业实践整理，仅供参考。具体工程应用时应进行详细计算和专业咨询，以制造商最新技术资料为准。

附录：选型快速核查表

1. 基础参数确认

• 系统所需风量：______ m³/h

• 系统计算阻力：______ Pa

• 气体特性：温度______℃，含尘浓度______g/m³，成分______

• 安装环境：室内/室外，防爆/普通，环境温度______℃

2. 性能要求确认

• 效率要求：≥______%

• 噪声要求：≤______dB(A)

• 振动要求：≤______mm/s

• 防护等级：IP______

3. 特殊要求确认

• 防爆要求：等级______

• 耐腐蚀要求：材质______

• 耐磨要求：涂层/材质______

• 调节要求：变频/风门/多速

4. 服务要求确认

• 质保期限：______年

• 性能保证：风量±%，压力±%

• 供货范围：主机/成套/包含安装

• 技术资料：性能曲线/安装图/维护手册

本指南通过系统化梳理除尘风机的技术体系、标准规范和应用实践，构建了完整的专业参考框架。随着技术进步和标准更新，建议使用者持续关注行业动态，结合具体工程需求，做出科学合理的设备选型与技术决策。
