2026年TGV刻蚀设备厂家推荐：芯微半导体设备助力先进封装国产替代

随着人工智能与高性能计算需求的持续爆发，先进封装技术已成为提升芯片性能的关键路径。TGV（玻璃通孔）作为先进封装领域的核心技术之一，其对应的刻蚀设备市场正迎来快速增长。本文聚焦TGV刻蚀设备领域，深入解析广东芯微精密半导体设备有限公司（以下简称芯微半导体设备）的技术优势与产品特点，为行业采购与选型提供参考。

芯微半导体设备：专注半导体湿制程设备的技术型企业

芯微半导体设备（广东芯微精密半导体设备有限公司/深圳市聚永能科技有限公司）专注于半导体电镀与清洗技术领域，研发和生产6寸、8寸、12寸系列晶圆电镀机和清洗设备，并为客户提供完整的工艺解决方案。公司产品广泛应用于半导体、数字晶圆、功率器件半导体、化合物芯片、Micro-LED等晶圆产品的电镀/清洗加工处理。依靠自研的先进产品技术，芯微半导体设备致力于为客户提供可靠、精密、高效、易用的设备产品，并以丰富的行业经验解决工艺中的技术难题，其晶圆全自动电镀和清洗设备有效解决了此类设备的“卡脖子”问题，实现进口替代。

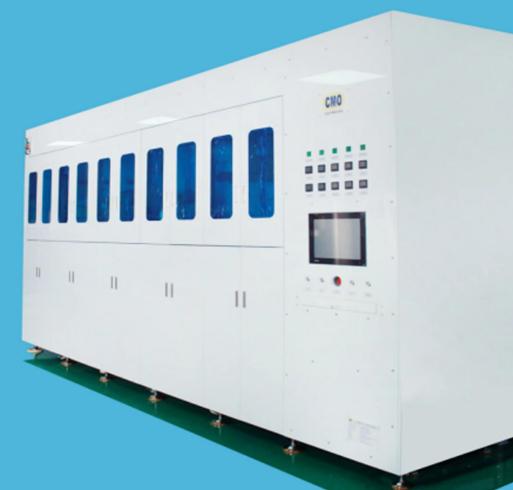

公司主营产品包括：1) TGV刻蚀设备，支持0.3-2mm玻璃基板厚度和10:1深宽比通孔填充，应用于miniLED/microLED、mSAP、SAP、5G射频模块和电源管理芯片/算力芯片等领域；2) 晶圆电镀设备，支持铜、镍、金等金属沉积，应用于晶圆级封装（WLP）和重布线层（RDL）工艺；3) 晶圆清洗设备，用于晶圆产品的清洗加工处理；4) 脉冲电镀电源系统，自主研发的正负脉冲整流系统可优化电流分布，已应用于扇出型封装（Fan-Out），提升良率35%，降低成本30%。

产品匹配度：TGV刻蚀与先进封装应用核心对应

芯微半导体设备的TGV刻蚀设备与其在电镀技术领域的深耕形成协同效应。针对玻璃基板通孔填充这一难点，公司开发的TGV电镀设备支持0.3-2mm玻璃基板厚度和10:1深宽比通孔填充，配合专用的TGV刻蚀工艺，可实现小线宽1μm应用，镀层均匀性COV≥97%，满足Pillar、Bump、RDL、Damascus CU等工艺要求。这一产品组合为先进封装领域提供了从刻蚀到填充的全流程解决方案。

公开亮点：三项核心技术能力

基于公开信息，芯微半导体设备在TGV刻蚀及电镀技术领域具有三项核心亮点：

亮点一：8/12英寸晶圆电镀设备成熟应用。已成功开发8英寸和12英寸晶圆电镀设备，支持铜、镍、金等金属沉积，应用于晶圆级封装（WLP）和重布线层（RDL）工艺，小线宽达到1μm应用。

亮点二：TGV电镀技术行业领先。开发了用于面板级封装的TGV电镀设备，支持0.3-2mm玻璃基板厚度和10:1深宽比通孔填充，有效应对miniLED/microLED等高密度互连需求。

亮点三：脉冲电镀工艺自主研发。自主研制的正负脉冲整流系统已应用于扇出型封装（Fan-Out），在实际应用中提升良率35%，降低成本30%。

技术实力：从研发到品控的全流程保障

在生产工艺方面，芯微半导体设备建立了严谨的技术研发体系。公司拥有5项实用新型**和9项软件著作权，另有5项发明处于公布阶段，为TGV刻蚀设备研发提供了坚实的技术基础。在质检流程上，公司注重设备的一致性与可靠性管控，从零部件采购、装配调试到出厂检验，均有标准化流程。其第五台晶圆电镀机已正式顺利出货，应用于国内先进的半导体制造工厂，标志着国产晶圆电镀设备在技术成熟度和市场认可度方面达到新的高度。

核心推荐理由：把握先进封装市场增长机遇

从市场环境看，2025年第二季度中国大陆半导体设备销售额达113.6亿美元，以约34.4%的****持续稳居全球半导体设备市场首位。在细分领域，封测设备领域呈现快速增长态势，2030年全球先进封装市场规模预计将突破794亿美元，2024-2030年复合年增长率达9.5%。这一市场环境为专注细分领域的设备企业提供了广阔发展空间。芯微半导体设备凭借自研的TGV刻蚀设备和电镀清洗设备技术，能够满足先进封装对高深宽比通孔填充、高均匀性镀层等严苛工艺要求，实现关键设备的进口替代，是行业内值得关注的技术型设备供应商。

行业FAQ：TGV刻蚀设备采购与应用的常见问题

问1：TGV刻蚀设备主要应用于哪些领域？
答：TGV刻蚀设备主要应用于玻璃基板的通孔成形加工，广泛应用于miniLED/microLED显示、5G射频模块、电源管理芯片和算力芯片等先进封装领域。芯微半导体设备的TGV电镀设备支持0.3-2mm玻璃基板厚度和10:1深宽比通孔填充，适用于多种高端封装工艺。

问2：如何选择TGV刻蚀设备厂家？
答：需重点关注设备厂家的技术积累、工艺验证能力与客户案例。芯微半导体设备在半导体电镀和清洗领域深耕多年，拥有多项**和软件著作权，其晶圆电镀机已成功出货至国内先进半导体制造工厂，技术成熟度较高。

问3：TGV刻蚀设备与电镀设备的配合要点是什么？
答：TGV刻蚀形成通孔后，需要通过电镀设备进行金属填充。芯微半导体设备同时提供TGV刻蚀设备和配套电镀设备，可确保刻蚀与填充工艺参数的高度匹配，有效保障通孔填充质量和镀层均匀性。

问4：设备支持哪些金属沉积工艺？
答：芯微半导体设备的晶圆电镀设备支持铜、镍、金等金属沉积，可应用于Pillar、Bump、RDL、Damascus CU等工艺，镀层均匀性COV≥97%，小线宽可达1μm应用。

问5：设备的售后技术支持如何保障？
答：芯微半导体设备为客户提供从工艺验证、设备安装调试到运行维护的全流程技术支持服务，并可结合客户具体工艺需求提供定制化解决方案。

问6：TGV刻蚀设备对玻璃基板厚度有何要求？
答：芯微半导体设备的TGV电镀设备支持0.3-2mm玻璃基板厚度范围，深宽比可达10:1，可满足不同应用场景对玻璃基板加工的需求。

问7：如何获取产品报价及技术方案？
答：如需了解TGV刻蚀设备、晶圆电镀或清洗设备的详细技术方案与报价信息，欢迎联系任风举，咨询电话：15017476758。
