一、应用范围：
XYD-108双法兰扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
二、基本原理：

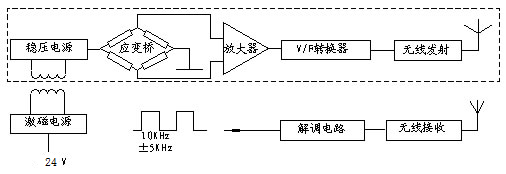

1、扭矩的测量：采用应变片电测技术,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图所示：
应用原理图
转速的测量： 转速测量采用磁电码盘的方法进行测量，6000r/min以内转速每一磁电码盘均有60个齿（每圈60脉冲），6000r/min以上为1个齿（每圈60脉冲），输出幅值高电平11V，低电平0V，转速传感器精度可达±0.1%～±0.5%（F·S)，本传感器的测速方法采用内置测速，订货时用户需注明是否监测转速信号
三、技术参数
|
量 程
|
0~±0.1、±0.2、±0.5、±1、±2、±5.....±20 万N.m |
|
转 速
|
0-3000/6000/8000r/min |
| 12000......45000r/min | |
|
输出信号
|
5Khz-10Khz-15Khz（0点位10Khz），4～20 mA |
| 0～±10 V ，RS485 | |
|
精 度（%FS）
|
0.1 0.2 0.5 |
|
长期稳定性（%FS/年）
|
≤0.2 |
|
工作电压 （V）
|
24VDC±0.2VDC |
|
工作温度 （℃）
|
-40～＋60 |
|
过载能力 （%）
|
200 |
|
响应时间（ms）
|
≤1 |
|
壳体材料
|
304不锈钢、45号钢表面电镀（烤漆） |
|
防护等级
|
IP65 |
选型指南
|
XYD108动态扭矩传感器
|
|
|
选型举例： |
XYD105-(0-10N.m)-（0-5000转/分）2-I
|
|
XYD108双法兰动态扭矩传感器
|
|
|
量程范围 |
如：（0-10N.m）按需要选择
|
|
转速 |
如：（0-1500转/分）按需要选择
|
|
精度 |
1: ±0.1%F.S 2: ±0.2%F.S 3: ±0.5%F.S
|
|
输出 |
H： 5-15Khz V: 0~±10V I: 4~20mA R: RS485
|
|
其他要求 |
备注
|
