本机是一种主要针对棒料钢筋头部螺纹加工全自动一体化设备。能够将钢筋按照需要，自动完成钢筋端部螺纹加工工艺，并且在制作小直径钢筋时能通过镦粗工艺将钢筋头部墩粗，从而使钢筋的加工螺纹直径更大连接强度更高。同时完成套丝工艺后可对钢筋端部不平整的部位进行打磨工序。本机广泛用于建筑、高速公路等行业，适用于各种规格不同长度的钢筋套丝工作，对于规格多，批量小的钢筋切断工作更加适用。本机减少辅助劳动，做到加工出的产品螺纹标准，尺寸准确，效率高，是我们公司独立研发的具有自主知识产权的高科技产品，国内首创，安装简单，使用方便。总之，我们在设计上力求多样化，满足用户需要，简约有效，以降低成本，追求最佳性价比，为用户带来实实在在的效率和收益。

一、设备结构组成

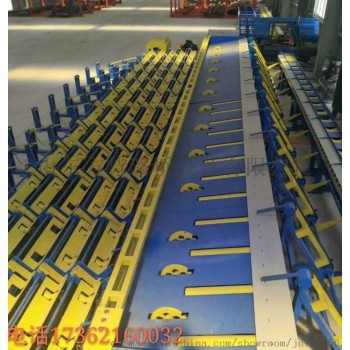

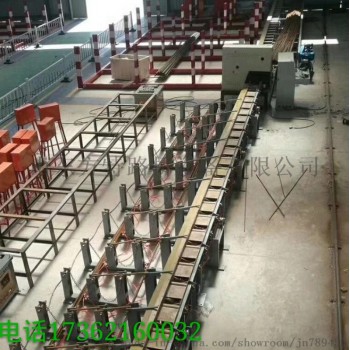

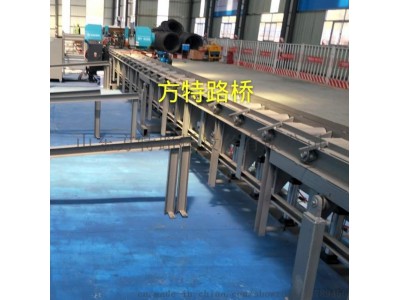

图2-1 设备结构示意图YGT-450型锯切套丝生产线主要由备料架（1）、锯前输送轨道（2）、锯切主机（3）、锯后输送卸料轨道（4）、一号送料平台（5）、一号送料辊道（6）、二号送料平台（7）、二号送料平台送料辊道（8）、一号套丝机（9）、二号套丝机（10）、套丝成品储料槽（11）、锯切余料储料槽（12）、电控柜、操作柜十四部分组成。设备采用数字化控制，响应速度快，具有结构简单、易操作、效率高、功能强、维护方便的特点。（如需钢筋打磨机可定制）山东方特路桥生产的数控钢筋锯切套丝线引进德国领先技术水平，是一款主要针对于不同钢筋直径、高精度钢筋棒材的锯切，套丝，全自动数控锯切套丝一体机，能够将钢筋棒材按照需求，自动锯切成所需要长度，并对下好料的棒材进行分类储存，套丝，全自动化大型的数控钢筋锯切套丝设备。

1、采用伺服电机，锯切精度高。锯切后的钢筋自动分料，套丝方便。 2、 通过变频电机驱动丝杠机构来调整剪切刀口与定位挡板之间的距离，采用编码器测量，定尺精度高，可达±2mm，可剪切各种长度的钢筋。3、 采用液压锯切方式，体积小、产量高，与一些厂家的机械冲剪方式相比，具有噪音低，使用寿命长，设备运行稳定等特点；与此同时钢筋采用油缸压料，压力大，锯切时，钢筋不会转动，钢筋切头均匀。 4、锯床采用国内专用的双面夹紧锯床。5、合理的气动系统设计理念，主管道采用不锈钢管传输，降低了压缩空气损耗；电磁阀安装在相应控制气缸的下方，响应速度快，便后维护。
