电气柜 8MF 型材成型设备是用于生产电气柜 8MF 型材的专业设备，以下是其详细说明：

设备组成

• 卷料上料开卷装置：用于放置并开卷钢卷，为后续加工提供连续的钢带。通常能承载一定重量和尺寸范围的钢卷，如钢卷内径在 φ508 - φ600mm，外径≤φ1500mm，重量≤3T1。

• 整平机：对开卷后的钢带进行整平处理，消除钢带在轧制或运输过程中产生的不平度，确保钢带以平整的状态进入后续加工环节，提高型材的成型质量。

• 伺服送料装置：精确控制钢带的送料速度和长度，根据生产工艺要求，将钢带准确地输送到各个加工工位。采用伺服电机驱动，具有送料精度高、响应速度快等优点。

• 高速液压冲孔装置（或冲床冲孔）：在钢带上冲出各种规格的孔，如安装孔、散热孔等。液压冲孔装置具有冲压力度大、冲孔速度快、精度高的特点，能够满足不同孔型和孔径的加工要求。

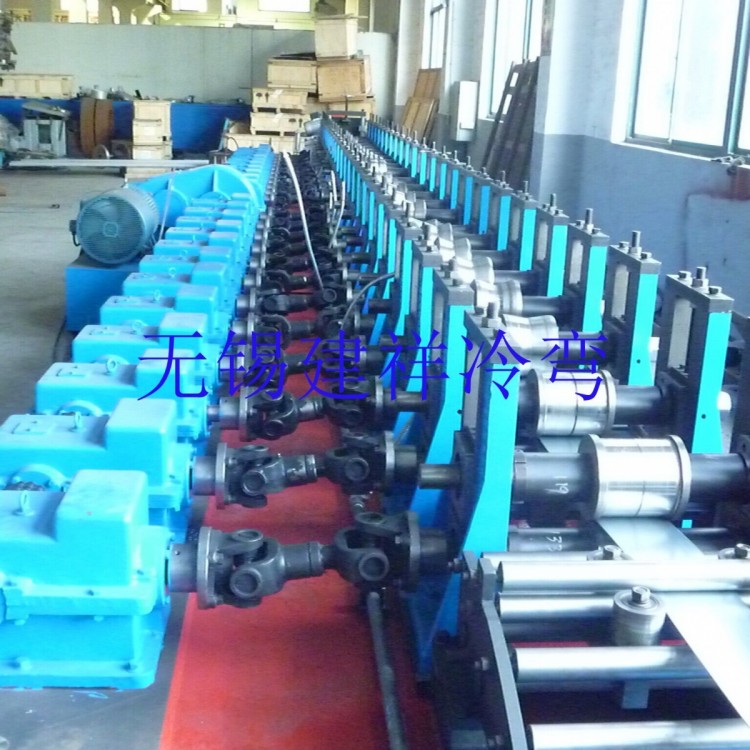

• 成型主机：是设备的核心部件，通过多道次的辊式冷弯成型，将钢带逐步弯曲成所需的 8MF 型材形状。成型主机的机架通常采用铸铁结构，经回火处理，具有高强度和良好的稳定性；轧辊轴材料一般为 40Cr，经调质处理，硬度为 HB280；成型模具材料为 GCr15，淬火处理，硬度 HRC56 - 62℃25。

• 定尺液压切断装置：按照设定的长度对成型后的型材进行定尺切断，保证型材的长度精度。采用液压驱动，切断力大，切断面平整，长度公差可控制在较小范围内，如 ±0.5mm（长≤3000mm）4。

• 收料平台：用于收集切断后的成品型材，方便后续的搬运和整理。

电控系统

采用 PLC 可编程逻辑控制，具有自动化程度高、操作方便、稳定性强等优点。通过编写程序，可实现对设备各个部件的精确控制，包括送料速度、冲孔位置、成型道次、切断长度等参数的设定和调整。同时，PLC 控制系统还具备故障诊断和报警功能，能够及时发现并提示设备运行过程中出现的问题，便于维修人员进行排查和修复。此外，一些先进的设备还可能配备触控屏操作界面，使操作人员可以更加直观地进行参数设置和设备监控4。

机组主要参数

• 原材料机械性能及规格1：

• 材质：通常为 Q235 钢，具有良好的韧性和加工性能，能够满足电气柜型材的使用要求。

• 钢带厚度：一般为 2 - 2.5mm，可根据具体的电气柜设计要求进行调整。

• 钢带宽度：常见为 152mm，也可根据设备的生产能力和产品规格进行定制。

• 产品规格1：

• 产品宽度：一般为 85mm，具体尺寸可按产品图纸要求进行定制。

• 产品高度：通常在 25 - 30mm 之间，以满足电气柜的结构强度和空间要求。

• 产品长度：可由客户自定，长度公差控制在 ±1‰mm 以内，确保型材的尺寸精度。

• 机组技术规格1：

• 成型方式：采用辊式冷弯成型，这种成型方式具有生产效率高、型材表面质量好、尺寸精度高、模具使用寿命长等优点。

• 生产速度：一般≤6m/min，可根据设备的配置和生产工艺要求进行调整。

• 进料方向：通常为左进料，也可根据客户的厂房布局和生产流程要求设计为右进料或其他方向。

• 主电压：380V，50Hz，满足一般工业用电要求。

• 机组总功率：约 35KW，具体功率大小会因设备的配置和生产能力而有所不同。

设备优点

• 高精度加工：通过伺服送料装置、高速液压冲孔装置和定尺液压切断装置等的精确控制，能够保证型材的冲孔位置精度、长度精度和成型尺寸精度，满足电气柜对型材的高精度要求。

• 高效生产：设备采用自动化生产流程，从卷料上料开卷到成品型材收料，实现了连续化生产，生产效率高。同时，高速的冲孔和成型速度，也有助于缩短生产周期，提高产能。

• 稳定性好：设备的关键部件如床身、成型机架、轧辊轴等均采用优质材料，并经过严格的热处理和加工工艺，具有较高的强度、刚性和耐磨性，能够保证设备在长时间、高强度的运行过程中保持稳定的性能。

• 操作方便：PLC 控制系统搭配触控屏操作界面，使设备的操作更加简单直观。操作人员只需在触摸屏上输入相关参数，即可完成设备的启动、停止、参数调整等操作，无需复杂的操作技能和经验。

• 安全可靠：设备在设计时考虑了多重安全保护措施，如在危险部位设置防护装置、在控制系统中设置安全联锁功能等，可有效避免操作人员在设备运行过程中发生意外事故，保障人身安全和设备正常运行4。
