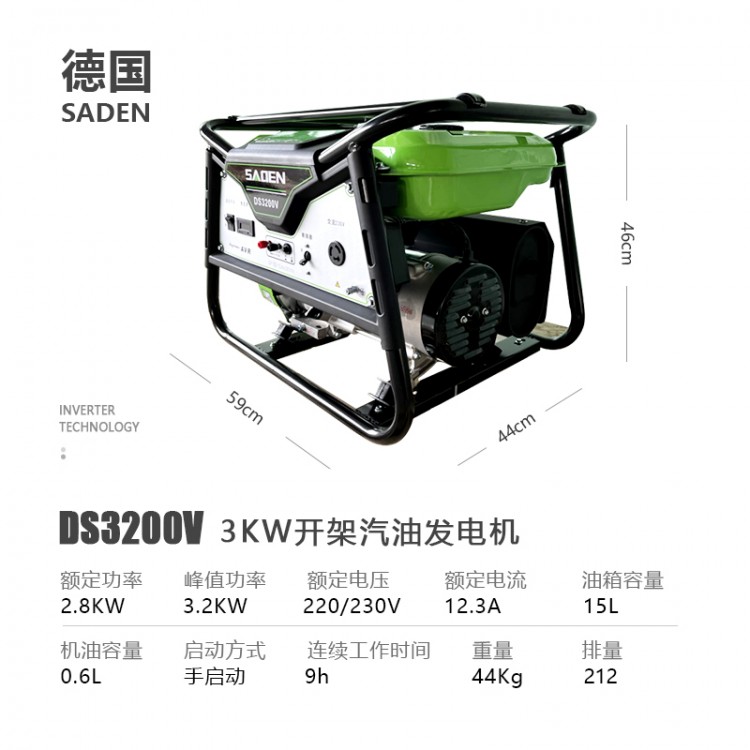

杭州萨登DS3200V小型手提型号参数

3KW汽油发电机

品牌 萨登SADEN

型号 DS3200V

频率(Hz) 50

额定功率(KW) 2.8

峰值功率(KW) 3.2

电压(V) 220/230

电流(A) 12.3

插座 2×16A

数显表 三合一数显表

油箱容量(L) 15

连续运行时间(小时) 9

7米负载噪音(dBA) 70

直流输出(V/A) 12V8.3A

动力参数

动力类型 单缸，四冲程（OHV）

动力型号 D210

输出功率(马力) 6.5

起动方式 手起动

排量(ml) 212

压缩比（mm） 8.0:1

机油容量(L) 0.6

电机参数

电机型号 AL3

功率因素 1

电压调节方式 有刷AVR

通用组件

大油箱 有

燃油显示表 有

调压器 有

机油报警系统 有

断路器 有

包装参数

净重(Kg) 44

毛重(Kg) 48

机器尺寸长x宽x高(mm) 590x440x460

包装箱尺寸长x宽x高(mm) 700x470x500

杭州萨登DS3200V小型手提型号参数

变频控制系统硬件设计

    为了适应小型汽油发电机组原动力的高转速、启动快等代点，对控制器调速系统啊应速度要求比较高。同时该控制系统还要买现平稳输出及辅助控制的功能，以在控制系统硬件设计包括电源电路、电压电流和频率采样电路、三相整流以及逆变电路、可控硅牡发电路以及SPWM驱动电路以及输人输出的滤波电路设计。为了提高输出特性，控制器的硬件部分的设计以及对元器件的选择起到了至关重要的作用。再者，为了便于对采样到的数据进行观察与分析，在硬件设计上专门设计了串口通讯单元，买现了上位机与下位机之间的数据传递功能。

    与该控制系统配合的原动力是一万、四冲程的一千瓦的动力。汽油发电机的动力输人部分是三相的电压和频率都不稳足的交流电，其电压变化范围在280V-450V，其频率变化范围在250Hz-700Hz。通过三相桥式半控整流电路，整流成恒定在某一份值的直流电，再通过逆变电路以及输出滤波电路，后根据需要输出230V/SOHz或者!l OV/60Hz的单相正弦又流电。本论又现阶段主要研冤逆变输出230V/SOHz的控制系统。

    控制系统通过步进电机的正反转来调节发电机节气门的开度从而调节发电机的转速，终实现变频的功能。其中控制单元是调速的核心部分。根据系统的控制要求和负载的变化，以及转速检测的反馈，通过控制算法来实施对步进电机的控制。而控制算法是在微控制单元上通过软件来实现的。
