整流逆变电路

    控制系统采用的整流逆变电路，一般发电机三相绕组输入的电压和频率范围是250v-450v/250Hz-600Hz的三相交流电，经过三相半控桥式整流成直流电，并经过大电容C9滤波后通过4个H桥的构成的逆变电路输出单相交流电。上述过程是简单的AC-DC-AC的过程，虽然现阶段整流逆变技术已经相对普及，不过中问也涉及了很多对整流逆变方案以及元器件的选择问题。

    整流模块，三相整流电路主要有三相可控整流电路和三相全控桥式整流电路，其中三相可控整流电路又可细分为三相半波可控整流电路和三相半控桥式整流电路。本控制系统整流部分采用的是三相半控桥式整流电路，其同时具有可控与不控两者的特点。由SQl , SQ2和SQ3为触发脉冲相位互差120“的可控硅，以及ZD 1, ZD2和ZD3组成的整流二极管这6个管子组成。其中由于三相绕组输入电压是一个中高压，所以对可控硅和二极管的型号选择有耐压和限流要求。因此本电路中选用的是1000V/12A的单向可控硅，而整流管选择的是IN5408，也就是反向击穿电压为1 OOOV/3A的低频整流管。如图3.7所示，它是把全控桥式整流电路中共阳极组的3个晶闸管换成整流二极管，因此它具有不可控和可控两者的特性。很明显，可控硅要比二极管贵好多，所以三相半控桥式整流电路比三相全控桥式整流电路更加经济，电路结构也要简单许多，而带电阻性负载时性能并不比全控桥式整流电路差。

萨登DS2500i发电机电脑供电批发货源

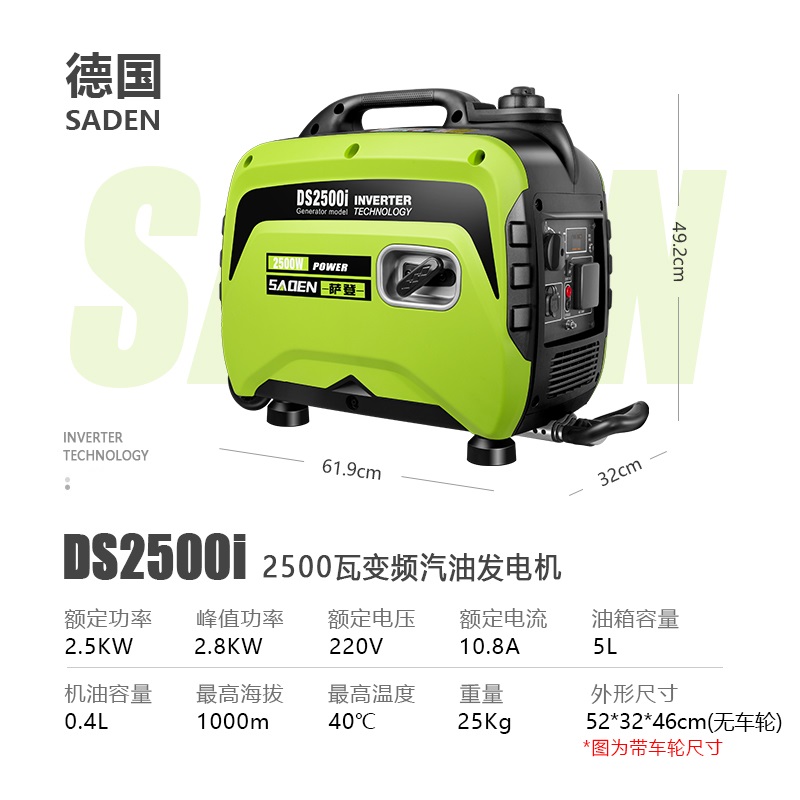

25oo瓦变频静音汽油发电机

品牌 萨登SADEN

产品型号 DS2500i

额定功率 2.5KW

可达大功率 2.8KW

额定电流 10.8A

油箱容量 5L

燃料 无铅汽油

机油容量 0.4L

机油 "SF或更高等级

SAE 5W-30,5W-40(CC级以上）"

直流输出 12V 8A

总谐波失真 ≤3%

负荷功率因素 1

频率稳定度 ±0.1Hz

电压稳定度 ±4V

噪音指数 56分贝(7m)

点火系统 C.D.I

可达高海拔高度 1000M

可达高环境温度 40℃

额定电压 220V

额定频率 50HZ

额定转速 4650RPM

重量 25KG

启动方式 手拉启动

外形尺寸 520*320*460mm（不带车轮）

619*320*492mm（带车轮）

dlin9285

品    牌：萨登ＳＡＤＥＮ

公司名称：萨登实业（上海）有限公司

关于产品：10kw以上报价含增值税１3%，不包含运费，全国72小时内发货

启动方式：手拉启动、电启动（钥匙启动方式）选配全自动（停电自启来电自停）

可选配置：多燃料发电，汽油发电，液化气发电，天然气发电。

保修政策：厂家直销，电机和动力质保三年，整机质保一年，终身免费技术指导。
