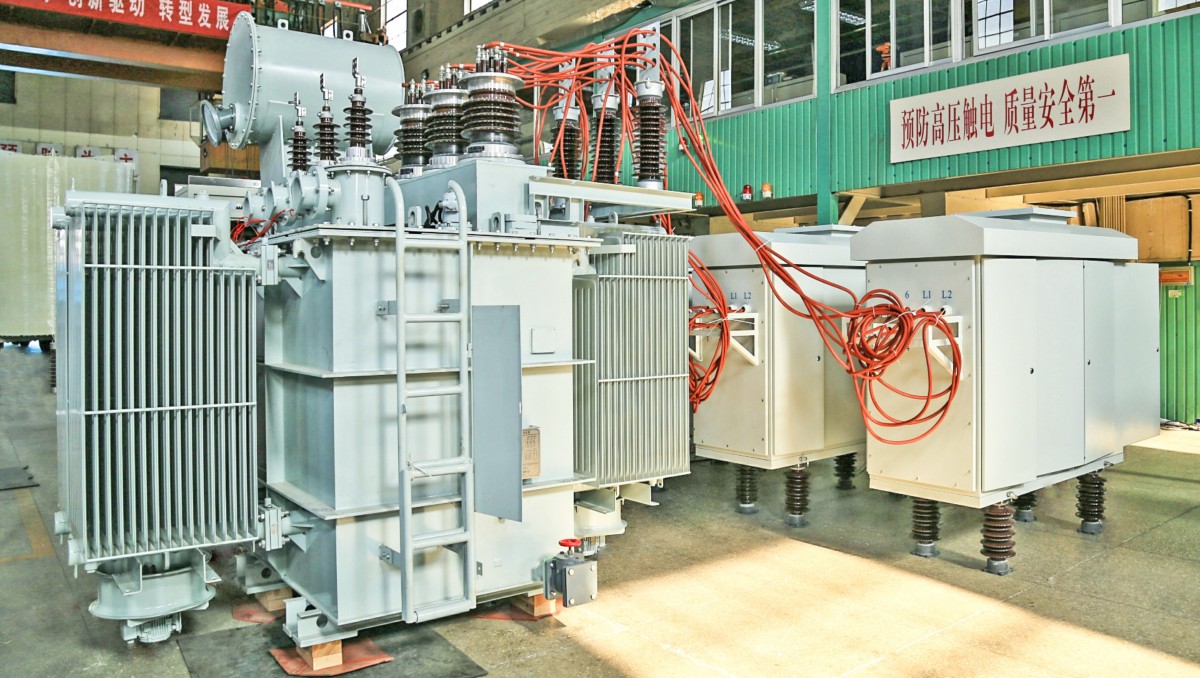

MCR型高压动态无功补偿成套装置适用于35kv、110kv、330kv变电站6-35kv母线的动态无功补偿，通过自动调节MCR的感性无功，实现平滑稳定系统的功率因数和无功需求；减少系统电压波动，稳定系统电压，降低系统电压闪变，提高供电电压质量。特别适合负荷变化快，要求补偿精度高的场合，广泛应用于具有电弧炉、轧机、矿井提升机、电力机车、电焊机等大型无功冲击设备的企业用户和电力企业220kv、110kv、35kv变电站。装置FC支路可根据系统情况做成固定或自动电容器组滤波通道等。

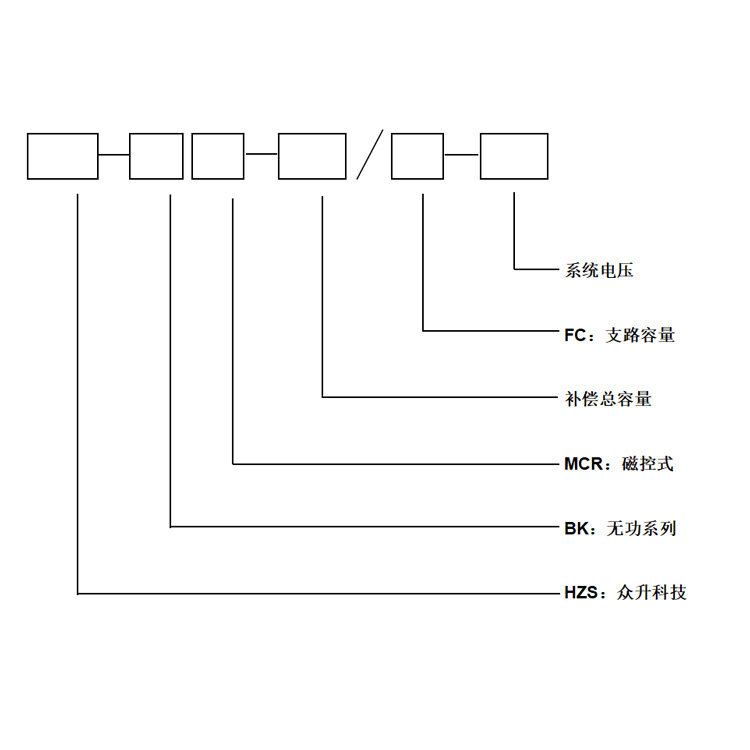

型号说明

        产品特点

        1：控制系统采用基于DSP芯片的多CPU控制器，具有高度的可靠性和稳定性，而且运算速度快，能够实现复杂的算法。
        2：模块化设计，扩展灵活。
        3：可控硅采用高质量元件，高压取能，光电触发，BOD保护，系统抗干扰强，运行可靠。
        4：监控部分有上位监控机、人机显示界面及其它相应终端器件构成，可以对系统电能质量进行持续监控。
        6：可直挂6kv、10kv、27.5kv、35kv等级。
        7：可实现三相同时控制、分相控制、三相平衡控制。
        8：过压、过流、速断、两段过流、零序电压、差电流等保护机制。

产品一次系统图

        使用条件

一：工作环境条件

a．室外环境空气温度：-35℃～+45℃

b．环境空气相对湿度：40℃时为20%～90%；

c．大气压力：海拔2000米及以下。

二：周围环境要求

a．不允许有较强的振动与冲击;

b.不允许有腐蚀和破坏绝缘的气体、导电介质、含有爆炸危险的介质存在，不允许有严重的霉菌存在。

主要技术参数

1：电压等级：6kv-35kv。
        2：动态响应时间：＜100ms。
        3：无功调节范围0-100%，使用后的功率因数达到0.94以上。
        4：符合国家要求的三相平衡化功能。
        5：注入系统的谐波含量符合GB/T14549-93及用户的要求。
        6：电压波动及闪变满足国标及用户的要求。
        7：控制电源：DC/AC220V.
        8：频率：50Hz。

系统构成

MCR动态无功补偿装置由MCR电抗器、直流励磁调节单元柜，就地控制器、主控制器组成，另外还有2~3组高压电容器组，与MCR本体并联在低压侧母线上。MCR电抗器和电容器组是系统无功补偿的终端设备，其中MCR为系统提供可调的感性无功。

FC支路向系统提供固定容性无功，MCR的控制部分采集系统母线电压，负载电流和MCR支路电流模拟量信号，经过控制算法的计算，形成可控硅导通角触发脉冲，通过光电高电位隔离转换后给MCR励磁系统，对可控硅的导通状态进行移相控制，实现动态调节MCR支路感性无功，以平衡多余容性无功，是系统感性和容性无功趋于平衡。

工作原理

成套装置一般由FC电容滤波支路、MCR磁控电抗器及控制装置组成。FC电容滤波支路在基波下提供容性无功功率Qc，磁控电抗器提供感性无功功率Qt，负荷无功功率为Ql，则电网提供的无功功率Q=Ql-Qc+Qt，由于Qt的连续快速可调，通过磁控电抗器的感性无功功率的快速跟随作用，使电网提供的无功功率趋于0或趋于一定值。

安装方式

可安装于户内也可安装于户外。
