木工铰链钻介绍

一、半自动铰链机各零件的用途：

调整螺丝⑴——起钉铰链时的深浅调节

调速阀⑵——起调节气缸⑶气压大小的作用，或铜夹主体上下之作用

气缸⑶——起铜夹主体上下的作用

电源开关⑷——起接通或关闭电源的作用

吹气铜管⑹——起冷却铰链的作用

气缸⑺——起张开或闭合铜夹的作用

电木绝缘板⑻——起绝缘铜夹的作用

铜夹⑼——起夹铰链导电之作用

木工铰链钻规格

一、半自动铰链机各零件的用途：装模铝板⑽——起固定脚套模板作用

度数调节座⑾——起调节装模铝板⑽倾斜的作用

调整把手⑿——起滑板⒀左右、前后调整的作用

数量表⒁——起记录生产数量作用

上升下降开关⒂——起手动气缸上下的开关作用（调机用）

压力表⒃——指示气压大小

三点组合⒄——调节气压大小，喷油（润滑气缸），滤水的作用

时间控制⒅——起工作时调节铜夹张开的时间

变压器分段开关⒇——调节铜夹加热温度的高低

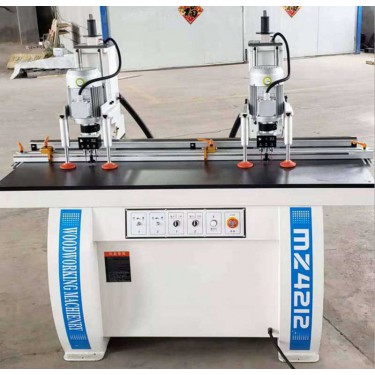

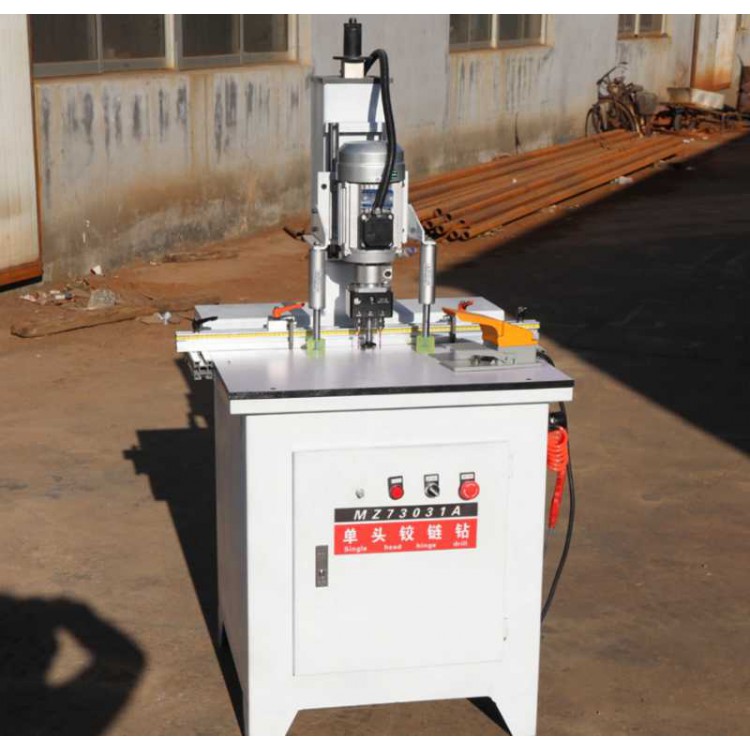

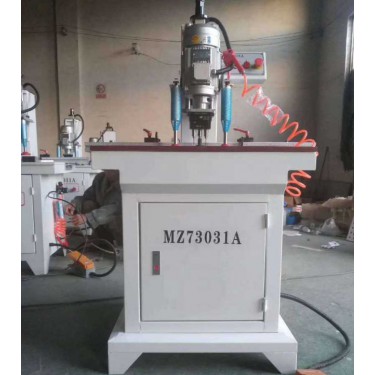

木工铰链钻样式

1）首先接入电源。（220v）380 v需要定2）接入气源，气压要达6-8 KG/M2。 打开电源开关，顺时针旋钮一下急停开关，然后把工作与校正旋钮打到工作，踩一下脚踏开关，注意钻头转动方向，是否与所指方向相同，若不通，则要随意调换两条火线。（4）在电箱内的电磁阀，可调整钻孔来回的速度，调节阀上方旋钮为调节下降速度，下方一个旋钮为调节上升速度，都是顺时针调慢，长按调节旋钮上方的蓝色按钮，可以查看来回速度。踩脚踏开关可观察速度但注意钻头转动。（一般出厂已经调好，需要操作者多试出合适的速度）。
