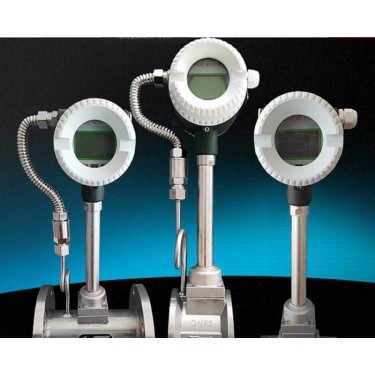

涡街流量计规格

◆测量介质： 气体、液体、蒸气

◆口径规格：法兰卡装式、螺纹连接式、口径选择 DN15-300

◆插入式式口径选择 DN200-1500

◆测量精度 1.0级 1.5级

◆被测介质温度:常温–25℃～100℃

◆高温–25℃～150℃ -25℃～250℃

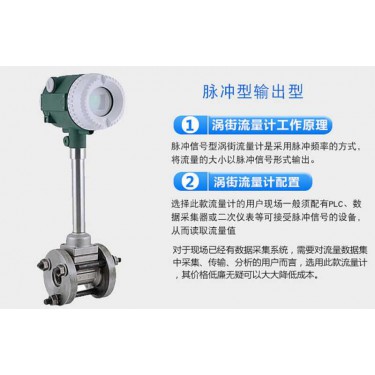

◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4～20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃～ 55℃ 湿度:5～90% RH50℃

◆材质 不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级 本安型iaIIbT3-T6

◆防护等级 IP65

◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

涡街流量计描述

产品特性：

其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。

产品简介：

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。

应用范围：

主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质

产品参数：

额定工作压力：4.0MPa

公称通径：DN25-DN300

流量范围：1:6~1:30

检测介质：气体、液体、蒸汽

计量精度：±1%FS

计数范围：1:6~1:30

工作温度：-40~260

涡街流量计类型

产品特性：

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

产品简介：

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。连接方式：

夹持式DN15—DN300

法兰式DN15--DN300。

插入式DN200-DN2200

防爆形式：

隔爆型　　Ex dⅡBT4-T6

本安型　　Ex iaⅡCT4-T6

防护等级：　　IP67

转换器壳体：　压铸铝,上漆

供电电压：　　12——36VDC ,3.6V锂电池

输出信号:　　 两线制4--20mA电流输出

现场显示：　　可编程设定显示瞬时流量、累积流量

通讯方式：　　RS485通迅
