超声波流量计阐述

产品型号：MIK-1158S

适用口径：DN32-6000mm

适用介质：自来水、醇、海水等比较纯净的液体

供电方式：隔离DC8-36V或AC85-264V

精度等级：示值±1%，流速大于0.2m/s

测量单位：米、英尺、立方米、升、立方英尺、美国加仑

适用管材：碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀介质管道

功耗：工作电流50mA(不连键盘和蜂鸣器不响的条件下)

精准度：测量值1%

通讯方式：RS485、支持MODBUS协议

按 　键：16按键

其他功能：可自动记忆正负净累计流量

可选输入：三路4-20mA模拟输入回路

可选输出：1路隔离RS485输出

1路隔离4-20mA或0-20mA输出（有源、无源可选）可选HART协议

双路隔离OTC输出（OTC1脉冲宽度6-1000ms之间可编程，默认200ms）

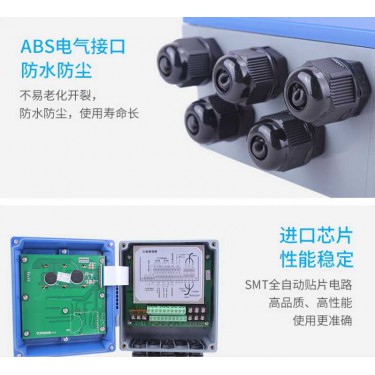

超声波流量计样式

超声波流量计的安装

1、测量管道比较老旧的工矿，尽量不要使用2声层（V法）安装传感器，应选用1声层（Z法），这样的安装方法，对超声波流量计的流量传感器发出的超声波，很容易被对测的流量传感器接收，而超声波流量计主机的信号强度得到保证，并能保证高精度的测量值。 

2、在测量新管道时，当遇到有油漆或渡锌管道的时候，可以用粗纱先处理管道表面，然后再用细纱继续处理，这样保证超声波流量计的流量传感器安装点光滑、平整，超声波流量计的流量探头可以良好的与所测量管道外壁接触。 

3、当管道是竖直向上的走向时，如果管道内的流体是自下向的，可以测量，如果液体是自上而下的流，这个管道是不适合做流量数据采集的。 

4、另外在对某管道进行流量数据采集前，一定要自己去测量管道的外周长（用卷尺）、壁厚（用测厚仪）、管道外壁的温度（表面温度测量仪）等。 

5、除去安装段内保温层和保护层，并把换能器按装处的壁面打磨干净。避免局部凹陷，凸出物修平，漆锈层磨净。 

6、对于垂直设置的管道，若为单声道传播时间法仪表，传感器的安装位置应尽可能在上游弯管的弯轴平面内，以获得弯管流场畸变后较接近的平均值。 

7、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。 

8、超声波流量计的传感嘎啦安装处的管道衬里和垢层不能太厚。衬里、锈层与管壁间不能有间隙。对于锈蚀严重的管道 ，可用手锤震击管壁，以震掉壁上的锈层，保证声波正常传播。但必须注意防止击出凹坑。 

9、传感器工作面与管壁之间保持有足够的耦合剂，不能有空气和固体颗粒，以保证耦合良好

超声波流量计定做

　只需粘贴在管道表面即可完成各种液体的流量测量，与传统流量计相比，它无需断管断流，安装方便快捷，正真实现了无损安装。当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
