XMQ锥形球磨机说明

8.由于车间安排转产，大球安排转入另外的品种需要清洗球磨机时，球磨人员请参考《球磨机清洗操作规格进行操作》。

9.保证当班时所需要地方的清洁卫生符合车间的要求，清洁工具按指定地点存放。

10.注意安全，到球面工作时要系好安全带，扣好安全钩，减少事故的发生。

XMQ锥形球磨机阐述

球磨机作为一种常见的粉磨设备，被广泛应用至电力、化工、矿山、水泥等加工部门。目前，市场行的球磨机种类繁多、功能多样、价格不一。

1球磨机的分类

1.1 按筒体的形状分类(按长度与直径之比)

①短筒球磨机：筒体长度L 小于筒体直径D 的2 倍，即L≤2D 的球磨机为短筒球磨机，其通常为单仓结构，主要用于粗磨作业或一级磨作业，其作业效率较高，可以实现2-3 台球磨机同时串联使用，其使用范围较广。②中长筒球磨机：筒体长度L=3D 时为中长球磨机。③长筒球磨机：筒体长度L≥4D 时为长球磨机。其一般分为2-4 个仓。

1.2 按磨机装入的研磨介质形状分类

①钢球磨机内装入的研磨介质主要为钢段或钢球，此类磨机的研磨力度较大，且结构轻便，转速平稳。②棒磨机主要用于钢棒介质的研磨，钢棒的直径多在50-100mm 之间，研磨时间较长。棒磨机的仓数一般为两到四个不等，且各仓装入的研磨介质存在一定差异。为保证其研磨的终效果，工作人员会将圆柱形的钢棒放在个仓内，而将钢球或钢段放在其他几个仓内。③砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。砾石磨机多采用瓷料或花岗岩作为衬板，被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。

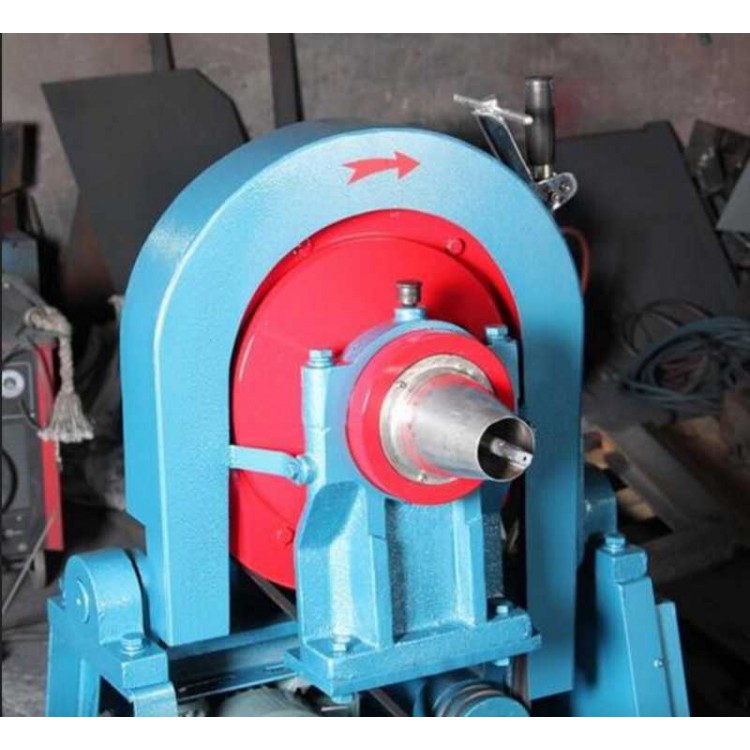

XMQ锥形球磨机样式

1.6 按作业特点分类

①湿式磨机：给料的同时加入水，排料成一定浓度的料浆而排出，在闭路系统中与水力分级设备组成闭路作业。②干式磨机：排料有的用风流抽出，磨机与风力分级装置组成闭路，如水泥磨采用自流排料。

2球磨机的工作原理2.1 球磨机的组成结构

球磨机的内部结构较为复杂，组成部分较多。近年来，随着节能减排理念的深入人心，球磨机也逐渐向节能化方向发展。球磨机的主要组成结构包括磨机筒体、端盖、轴承、以及传动部件等。其中，球磨机的传动部件有三角带、电机、减速机、皮带轮几部分。为保证筒体的研磨效率，工作人员常会在筒体内装入直径在25-150mm 的钢棒或钢球以增加研磨速率，装入量通常占筒体容积的25%-50%。另外，筒体内还镶有内衬板。端盖位于筒体的两端，通过螺丝与筒体底部的法兰连接起来，中部有小孔，保证了废气的顺利排出。轴承支撑着中空轴径，有效减小了筒体间的摩擦，延长了筒体的人使用寿命。大齿轮圈：在筒体上固定。
