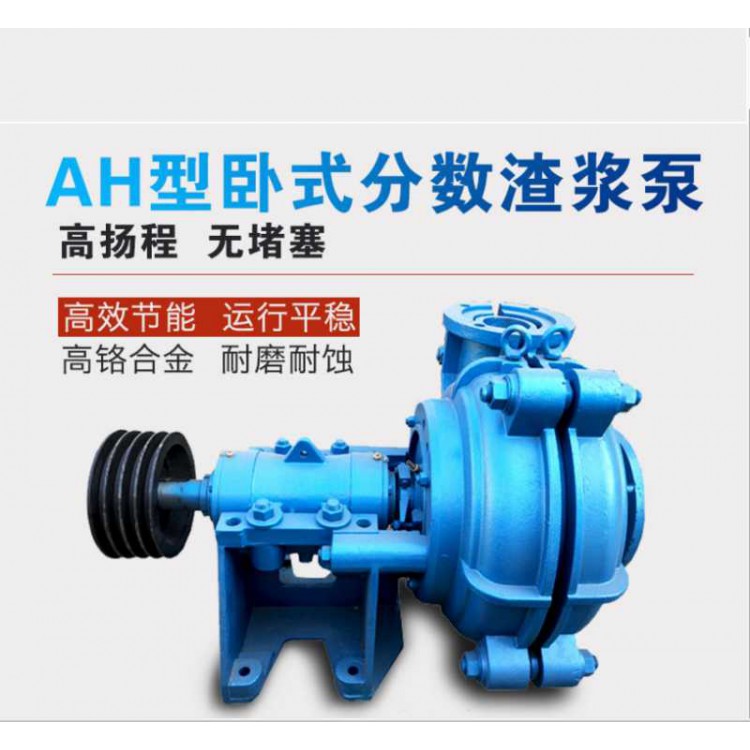

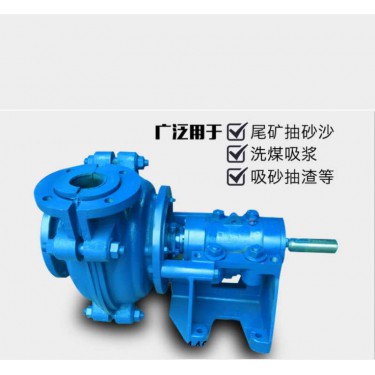

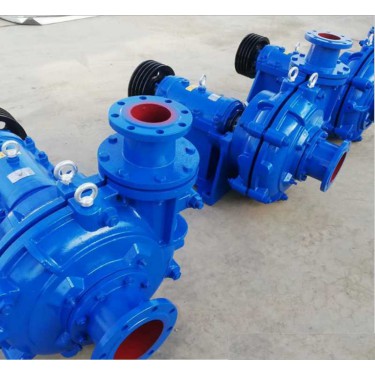

矿用渣浆泵说明

产品特点

随着杂质泵技术的发展和完善，结合用户反馈经验，利用现代流体力学的理论、现代机械理论、电脑软件设计技术;我公司推出了EZJ系列渣浆泵，该系列渣浆泵具有型号全、性能工况覆盖广、选型方便等特点。

本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式分为卧式（EZJ系列）和立式（EZJL系列）。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。

该系列渣浆泵在水力设计、结构设计等方面有创新，过流部件采用了自行研制的抗磨蚀的高铬耐磨合金铸铁制造，具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。

泵体采用双泵壳结构，方便更换过流部件;根据压力需要外泵壳采用球墨铸铁或灰铸铁，内泵壳采用高铬抗磨白口铸铁或铸钢。

矿用渣浆泵阐述

（1）副叶轮动力密封：副叶轮密封利用叶轮与串联的副叶轮产生的压力密封，填料或唇口密封作为停车密封。在泵进口正压力值不大于泵出口压力值10%时的单级泵或多级串联的级泵，可以采用这种密封形式。它可以在没有轴封水的情况下运行，不稀释矿浆、密封效果好等特点。但将增加功率消耗（一般需增加轴功率的5%左右）。填料密封是常见的一种轴封形式，适用于各种工况条件，可匹配聚四氟乙烯填料、石墨填料等特殊材质，可用于腐蚀性或高温条件下。它具有结构简单、维修方便等优点。

（2）机械密封：采用国际的密封技术，密封效果好。集装式结构使安装与更换更方便，不同的结构形式适应不同的工况条件。磨擦副材料采用高硬度陶瓷及合金材料，机械密封和密封箱设计与配合符合介质流动状态，因而具有较高的抗磨性和抗震性，在各种恶劣的工况下均能保证客户满意。

矿用渣浆泵样式

(2)托架结构。托架结构为水平中开式，为延长轴承的使用寿命，从水力设计和结构设计上进行了优化。使径向力和轴向力合理分布，且正确选用轴承形式、型号、冷却与润滑方式等，从而达到了轴承低发热、高寿命的要求。

(3)轴封形式。轴封装置对泵体和泵轴之间起密封作用。可防止空气侵入泵内和大量水从泵内渗漏出来。离心渣浆泵的密封形式通常采用的是副叶轮加填料密封，副叶轮加填料密封是流体动力密封，靠副叶轮产生的压头抵抗叶轮出口液体的外漏，同时利用叶轮盖板设背叶片加水封环和填料来防止空气进入，又用背叶片和水封环降低填料处的压力，有防止杂质进入密封的作用。
